Каталог на узлы и элементы крепления оптического кабеля на опорах ВЛ до 220 кВ, связи, городского электрохозяйства (уличного освещения, наземного электротранспорта), контактной сети железных дорог, элементах зданий и сооружений (стр. 7 )

Звенья промежуточные

Звенья промежуточные предназначены для увеличения и регулирования длин подвески, перехода от одного вида соединения к другому, сцепления арматуры. На рисунках изображены три типа звеньев промежуточных.

Штанга "ушко-ушко"

Звено промежуточное типа штанга "ушко-ушко" изготавливается из материала – сталь ВСт3сп ГОСТ 380-81 (круг 16 ГОСТ 2590-81).

Планка

Звенья промежуточные типа "планка" изготавливаются из материала - сталь Ст3сп5-1 ГОСТ 535-88 (Полоса 6х60 ГОСТ 2590-81).

Звенья промежуточные типа 2ПР (по ГОСТ 2728-82)

Звенья промежуточные типа 2ПР состоят из двух одинаковых плоских пластин с двумя отверстиями на концах. Звенья комплектуются пальцами с резьбовыми концами, гайками и шплинтами.

Марка звена	Размеры, мм	Разруш. нагрузка, кН	Масса, кг
d	A	B
2ПР-7-1	16	70	17	70	0,52
2ПР-12-1	22	85	23	120	1,25
2ПР-16-1	25	100	26	160	1,87
2ПР-21-1	28	105	29	210	2,73

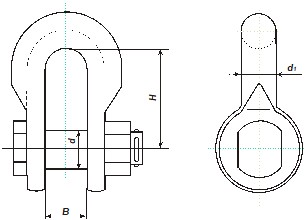

Скоба типа СК по ГОСТ 2724-88

Скобы предназначены для перехода с соединения цепного типа на соединение типа “палец-проушина”, изменения расположения оси шарнирности, сцепления арматуры, рассчитанной на различные нагрузки.

Внешний вид скобы типа СК изображён на рис 1.

Основные размеры приведены в таблице.

Рис. 1

Марка скобы	Размеры, мм	Разрушающая нагрузка, кН, не менее Вес, кг
Н	d1	d	B
СК-7-1A	50	14	16	17	70	0,38
СК-12-1A	65	18	22	23	120	0,91
СК-16-1A	70	20	25	26	160	1,22

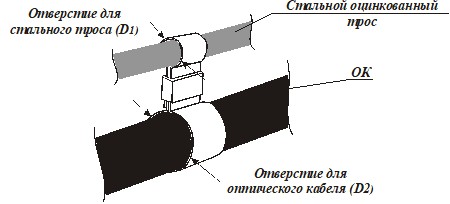

Подвес алюминиевый

Примечание: 1. Отверстия диаметром D1 изготавливаются в  соответствии с размером  используемого стального троса.

  2. Отверстия диаметром D2 изготавливаются в соответствии с размером подвешиваемого оптического кабеля.

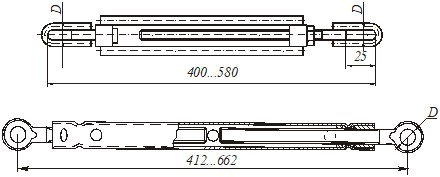

Звено промежуточное (талреп)

Талреп предназначен для плавного изменения длины натяжной подвески самонесущих оптических кабелей городских и сельских линий связи.

Плавность изменения длины талрепа позволяет точно регулировать стрелы провеса оптического кабеля.

Характеристика талрепа приведена в таблице.

Марка	Разрушающая нагрузка при растяжении, кН	Масса, кг	Величина регулируемого хода винта, мм	Диаметр ушка (D), мм
Т-10-01	10	0,7	200	17
ТЛ-10-250	20	1,2	250	17,22

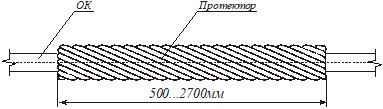

Протекторы защитные спиральные типа ПЗ

для защиты оболочки оптического кабеля

Протекторы защитные спиральные типа ПЗ предназначены для защиты оболочки оптического кабеля в местах:

установки гасителей вибрации и узлов крепления; соприкосновения кабеля с окружающими конструкциями;

Протектор выполняется в виде нескольких прядей или отдельных спиралей. Протекторы изготавливаются для оптических кабелей диаметром от 9 до 22 мм, длиной от 500 до 2700 мм. Масса протектора составляет от 0,8 до 6 кг. По согласованию с потребителем возможно изготовление протекторов большей длины. Протекторы изготавливаются в климатическом исполнении УХЛ категории 1.

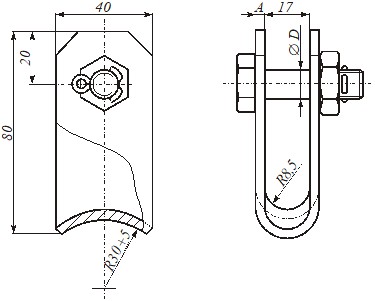

Коуш
для зажима натяжного спирального
типа НСО-DкП-11(…), НСО-Dк-11 (…)

Коуш входит в комплект натяжного зажима типа НСО-DкП-11(…),НСО-Dк -11(…) и предназначен для сопряжения силовых спиралей натяжного зажима со стандартной линейной арматурой в натяжных креплениях самонесущих диэлектрических оптических кабелей на опорах ВЛ и городского электрохозяйства (уличного освещения, наземного электротранспорта) с длиной пролета до 110 м.

Соединение коуша с натяжным спиральным зажимом осуществляется в соответствии с инструкцией по монтажу.

Коуши имеют термодиффузионное цинковое покрытие по ГОСТ51163-98, толщиной до 100 мкм, обеспечивающее продолжительность эксплуатации в жестких атмосферных условиях более 25 лет.

Коуши изготавливаются в климатическом исполнении УХЛ категории 1 по ТУ 4991-013-27560230-95.

Характеристики коушей приведены в таблице.

Марка коуша	Разрушающая нагрузка, не менее, кН	Размеры, мм	Масса, кг
А	Д
К-20-01	20	3	16	0,3
К-20-02	20	3	12	0,22
К-25-01	25	4	16	0,35
К-25-02	25	4	12	0,27

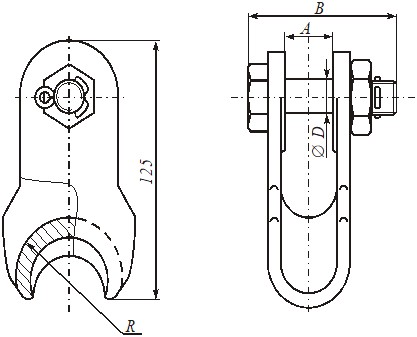

Коуш
для зажимов натяжных спиральных типа
НСО - Dк П-01(…), НСО - Dк П-21(…)

Коуш входит в комплект натяжного зажима типа НСО-Dк П-01(…), НСО-Dк П-21(…) и предназначен для сопряжения силовых спиралей натяжного зажима со стандартной линейной арматурой в натяжных креплениях самонесущих диэлектрических оптических кабелей и грозозащитных тросов со встроенным оптическим кабелем к опорам линий электропередачи 35-220кВ.

Соединение коуша с натяжным спиральным зажимом осуществляется в соответствии с инструкцией по монтажу.

Коуши имеют термодиффузионное цинковое покрытие по ГОСТ51163-98, толщиной до 100 мкн, обеспечивающее продолжительность эксплуатации в жестких атмосферных условиях более 25 лет.

Коуши изготавливаются в климатическом исполнении УХЛ категории 1 по ТУ 4991-005-27560230-95.

Характеристики коушей приведены в таблице.

Марка Коуша	Разрушающая нагрузка, не менее, кН	Размеры, мм	Масса, Кг
А	В	D	R
К - 70	70	19	125	16	30	0,9
К - 120	120	23	125	22	30	1,25
К - 160	160	26	125	25	30	1,5

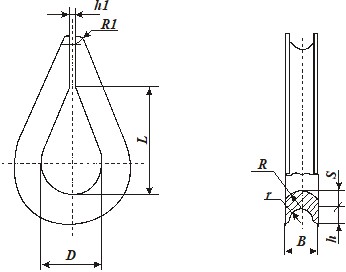

Коуши типа С (по ГОСТ 9689-82)
для стальных канатов

Допустимая нагрузка, тс	Диаметр каната, мм	B	D	L	R	S	Масса, кг
0,1	3,3	6	11	18	3,0	2,5	0,01
0,2	4,2	8	16	27	4,0	3,5	0,02
0,5	6,7	10	22	36	5,0	5,5	0,06
1,2	8,3	13	27	45	6,5	7,0	0,12
1,6	9,7	15	30	50	7,5	8,0	0,20
1,8	11,5	17	35	58	8,5	11,0	0,32

Зажимы винтовые (по ГОСТ 13186-87)
для образования разъемных соединений стальных канатов

Обозначение	Диаметры канатов, dк	Общий размер, А	L	B	H	Масса зажима, кг
7/1	от 5 до 7	18	38	20	36	0,07
10/1	от 7 до 10	24	48	24	50	0,02
13/1	от 10 до 13	28	55	28	63	0,06

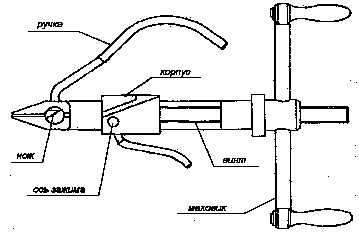

Клещи натяжные

Клещи натяжные предназначены для монтажа ленточных хомутов, используемых для крепления узлов подвески ОК на опорах (круглого сечения) связи, воздушных линий электропередачи различного класса напряжений, опорах контактной сети железной дороги, элементах зданий и сооружений.

Хомуты ленточные

Хомуты ленточные ТУ 3449-041-27560230-98 предназначены для крепления конструкций различного назначения к круглым  железобетонным и металлическим опорам. Хомуты поставляются вместе со специальным инструментом: клещами натяжными.

Хомут ленточный состоит из:

- ленты монтажной 0,8 х20 мм  (лента поставляется в кассетах длиной по 40 м).

- замка – фиксатора.

Лента  и  замок – фиксатор изготавливаются из коррозионно-стойкой стали.

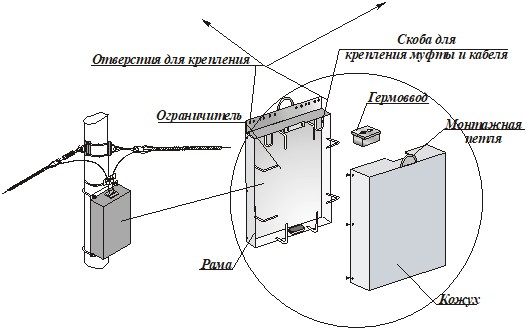

Шкаф типа ШРМ
для размещения муфт и запасов оптического кабеля
(чертежи: ШРМ-1-00.00.000 СБ; ШРМ-2-00.00.000 СБ)

  Шкаф предназначен для размещения соединительных и разветвительных тупиковых муфт (∅ до 200 мм, L≈500 мм)  с технологическим запасом оптического кабеля (≈ 90 м) диаметром до 18 мм.

Шкафы изготавливаются двух типоразмеров:

ШРМ-1 – ширина 800 мм, высота 900 мм, глубина 300 мм;

ШРМ-2 – ширина 400 мм, высота 900 мм, глубина 300 мм.

Шкафы различаются по типу гермоввода, который может быть на 2 или на 4 оптических кабеля. Диаметр вводных отверстий гермоввода – 18 мм.  При вводе кабеля диаметром менее  18 мм зазор выбирается путем подмотки на кабель полиэтиленовой (или изоляционной) ленты.

Шкаф крепится на опорах ВЛ хомутами, шпильками и другими конструктивными изделиями. Способ крепления определяется проектом.

Вес ШРМ-1 – 40 кг, ШРМ-2 – 26 кг.

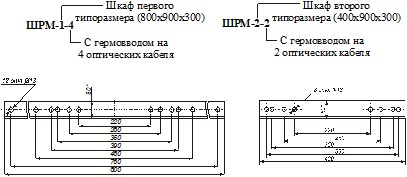

Пример обозначения:

Технические условия на натяжные и
поддерживающие зажимы для крепления самонесущего
оптического кабеля

1.Технические условия на зажимы натяжные спиральные для крепления самонесущих оптических кабелей связи к опорам контактной сети железных дорог (ТУ 4991-011- 27560230-95) 2.Технические условия  на зажимы спиральные для крепления самонесущих волоконно-оптических кабелей связи и неизолированных проводов к опорам воздушных линий электропередачи и связи (ТУ 4991-001-27560230-96) 3.Технические условия на зажимы  натяжные спиральные марки НСО для подвески самонесущих оптических кабелей связи на опорах линий электропередачи, линий связи, контактной сети и автоблокировки железных дорог, на опорах городского электроосвещения и городских транспортных линий, элементах зданий и сооружений (ТУ 3449-015-27560230-97) 4. Технические условия на зажимы  поддерживающие марок ПСО и ППО для подвески самонесущих оптических кабелей связи на опорах линий электропередачи, линий связи, контактной сети и автоблокировки железных дорог, на опорах городского электроосвещения и городских транспортных линий, элементах зданий и сооружений (ТУ3449-016-27560230-97) 5. Технические условия на зажимы  поддерживающие марок ПСО и ППО для подвески самонесущих оптических кабелей связи на опорах контактной сети автоблокировки железных дорог (ТУ3449-018-27560230-99) 6.Технические условия на узлы крепления  для  воздушной подвески самонесущих оптических кабелей связи на опорах высоковольтных линий автоблокировки железных дорог (ТУ3449-041-27560230-99)
