Таблица 4.92. Размеры наконечников типа П [22].

Сечение, мм2, конструкция жилы	Типоразмер наконечника	Размеры, мм (рис. 4.15,а)
А	Б	d	В	Г	И
4Н	ПЗ-4	23	8	3	4,5	10	1
6Н	П4-4	25	10	4	4,5	10	1
10Н	П5-5	30	12	5	5,5	12	1
16Н	П6-6	35	13	6	6,5	14	1,5
25Н, 25С	П8-6	43	15	8	6,5	18	2
35Н, 35С	П9-8	49	18	9	8,5	20	2
50Н, 50С	П10-8	54	20	10	8,5	22	2,5
70Н, 70С	П13-10	70	23	13	10,5	30	3
95Н, 95С	П15-10	80	28	15	10,5	34	4
120Н, 120С	П16-10	83	28	16	10,5	36	4
150Н, 150С	П18-12	87	32	18	12,5	38	5
185Н, 185С	П20-12	90	35	20	12,5	40	5
240Н, 240С	П23-16	98	36	23	17	46	5

Примечание. Обозначение жил: Н - нормальная круглая однопроволочная или многопроволочная; С - секторная. Цифра после обозначения означает диаметр цилиндрической части наконечника, после тире - диаметр крепежного болта. Наконечники изготовляются штамповкой.

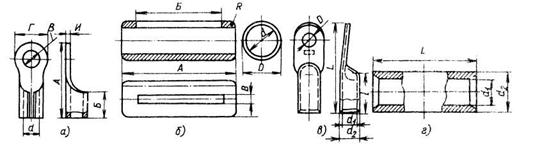

Рис. 4.15. Соединительные гильзы и наконечники;

а - медный наконечник типа П; б - медная соединительная гильза для пайки; в - медный наконечник, закрепляемый опрессовкой; г - медная гильза, закрепляемая опрессовкой.

Таблица 4.93. Размеры медных гильз для пайки [22].

Сечение жил, мм2	Размеры, мм (рис. 4.15,6)
D	d	А	Б	В	R
16	8	6	50	35	3	4
25	9	7	50	35	3	4
35	12	9	50	35	6	4
50	13	10	60	35	6	6
70	15	12	60	35	6	6
95	18	14	70	40	6	6
120	19	16	70	40	6	6
150	22	18	80	40	9	8
185	24	20	80	40	9	8
240	26	22	80	45	9	8

Таблица 4.94. Наконечники медные, закрепляемые опрессовкой.
