Технология ремонта и технического обслуживания электрических сетей (стр. 40 )

частей ВЛ, находящихся под напряжением, изолирующими приспособлениями. Все члены бригады, участвующие в выполнении работ, включая электромонтёров, работающих на опоре и на земле с изолирующими канатами, считаются выполняющими работы под напряжением.

В настоящее время работы под напряжением на ВЛ 35-750 кВ производят по следующим схемам:

«провод - человек - изоляция - земля» - для лиц находящихся на потенциале провода, т. е. непосредственно касающихся провода и других элементов ВЛ, находящихся под напряжением и изолированных от земли,

«провод — изоляция — человек — земля» — для лиц, находящихся на потенциале земли и изолированных от элементов ВЛ, находящихся под напряжением.

Ниже изложены методы работ при замене дефектных элементов изолирующих подвесок, осмотре и ремонте проводов, проводимых на действующих линиях электропередачи 35 — 750 кВ, находящихся под напряжением, с применением изолирующих устройств и индивидуальных экранирующих комплектов, обеспечивающих безопасность электромонтера при непосредственном касании элементов линии, находящихся под напряжением. К изолирующим устройствам относятся: телескопические вышки с изолирующим звеном, изолирующие площадки, изолирующие лестницы различной конструкции и линейные полимерные изоляторы. Для выполнения отдельных операций применяют также ряд изолирующих приспособлений — изолирующие тяги, изолирующие канаты и др.

Основные требования безопасности производства работ. Работы под напряжением должны производиться в соответствии с ПТБ.

Перед прикосновением электромонтера к проводу его экранирующему комплекту (рабочей металлической площадке) должен быть сообщен потенциал провода, для чего проводник, предварительно присоединенный к экранирующему комплекту или к рабочей площадке, накладывается изолирующей штангой на провод.

Расстояние от электромонтера с инструментом, работающего под потенциалом провода, до заземленных частей должно быть не менее указанных в ПТБ [4.23].

При работах с телескопической вышки (гидроподъемника) с изолирующим звеном или с изолирующей лестницы расстояние по изоляции, т е. от рабочей площадки до стального каната выдвижения (на лестнице) или до верхнего металлического звена телескопической части вышки (гидроподъемника), должно быть не менее 1 м на линиях 35 кВ, 2 м на линиях ПО кВ и 3 м на линиях 220 кВ. [4.24].

При работах с изолирующей площадки расстояние по изоляции от рабочего места до крепежной части и до конца укосов должно быть не менее 1 м на линиях 35 кВ, 1,5 м на линиях ПО кВ и 2,5 м на линиях 220 кВ [4.24].

Перед началом работ на изолирующих подвесках необходимо проверить исправность подвесных изоляторов и наличие всех шплинтов и замков в арматуре. Наличие шплинтов и замков в арматуре проверяется с земли (с помощью бинокля), с телескопической вышки (гидроподъемника) или с опоры. При наличии выпускающих зажимов следует заклинить их на опоре, на которой производится работа, и на соседних опорах, если это требуется по рельефу трассы.

Работы на изолирующей подвеске по ее

перецепке, замене отдельных изоляторов, арматуры, проводимые электромонтерами, находящимися на изолирующих устройствах или траверсах, разрешаются при условии, если число исправных изоляторов в гирлянде или между приспособлением для отцепки и проводом будет не менее указанных ниже:

Напряжение ВЛ,

кВ 35 ПО

Число изоляторов, шт* 4

* На линиях 35 кВ при двух изоляторах в гирлянде работы под напряжением разрешается проводить при наличии одного исправного изолятора, но лишь в том случае, если дефектным является первый от провода изолятор.

Не разрешается производить работы под напряжением с переходом электромонтера на провод в пролете ВЛ, ограниченном опорами с дефектными элементами в одно-цепной изолирующей подвеске. На промежуточных опорах, ограничивающих пролет, где ведутся работы, до выхода на провод необходимо производить осмотр (с телескопической вышки или с опоры) состояния элементов изолирующей подвески. В случае обнаружения дефектов перед началом производства работ электромонтером на проводе в пролете ВЛ необходимо произвести замену дефектных элементов изолирующей подвески.

При перецепке гирлянд, выполняемой с траверсы, разрешается прикасаться на ВЛ 35 кВ к шапке первого изолятора при двух исправных изоляторах в гирлянде, а на ВЛ 110 кВ и выше — к шапкам первого и второго изоляторов (считая от траверсы). При этом электромонтер, находящийся на траверсе, должен предварительно перенести потенциал траверсы на соответствующий изолятор с помощью штанги-шунта для выравнивания потенциала.

При работе с изолирующего устройства, находящегося под потенциалом провода, при соединении элементов ремонтируемой фазы, имеющих разный потенциал (например, при присоединении гирлянды изоляторов к проводу), или подъеме различных металлических приспособлений, имеющих «плавающий» потенциал, электромонтер, находящийся на изолирующем устройстве, должен перенести на эти приспособления (элементы ремонтируемой фазы) потенциал провода с помощью штанги-шунта.

Запрещается приближаться к изолированному от опоры грозозащитному тросу на расстояние менее 1 м. При использовании троса в схеме плавки гололеда допустимое

расстояние приближения к тросу должно определяться в зависимости от напряжения плавки.

Условия производства работ. Проведение работ под напряжением на ВЛ 35 — 750 кВ разрешается предприятиям электрических сетей, которые оснащены необходимыми приспособлениями и инструментом, имеют подготовленных и допущенных к работам под напряжением электромонтеров и ИТР, обеспечены инструкциями по проведению работ под напряжением, технологическими картами, паспортами (протоколами испытаний) приспособлений.

Работы под напряжением разрешается производить при следующих атмосферных условиях: температура воздуха — не ниже -20°С и не выше +40 °С; скорость ветра - не более 10 м/с (скорость ветра измеряется анемометром на стойке опоры на уровне подвеса проводов); относительная влажность воздуха — не более 90% (влажность воздуха измеряется гигрометром на месте производства работ).

Запрещается проводить работу при осадках в виде дождя и снега, тумане и инее, при образовании гололеда на опорах и проводах, при приближении грозы. При возникновении таких погодных условий работы должны быть прекращены, люди удалены от токоведущих частей и должны быть приняты все меры, для того чтобы устройства, приспособления и инструменты были сняты с опоры и уложены в месте хранения при транспортировке.

Работы под напряжением проводятся по согласованию с диспетчерскими службами, осуществляющими управление данной ВЛ. В продолжение всего периода производства работ под напряжением должна быть обеспечена устойчивая связь руководителя работ с диспетчерской службой.

На время производства работ под напряжением:

при работе в пролете пересечения с ВЛ другого напряжения последнюю при необходимости отключают и заземляют; при автоматическом отключении ремонтируемой ВЛ запрещается повторное ручное включение ее без согласования с руководителем работ под напряжением; в случае автоматического отключения ремонтируемой ВЛ из-за допущенной ошибки при производстве ремонта под напряжением работа должна быть прекращена, руководитель работ должен доложить диспетчеру о причине отключения ВЛ и о возможности ее включения; в случае необходимости по команде руководителя работ диспетчер должен срочно отключить ремонтируемую ВЛ.

Требования к персоналу, выполняющему работы под напряжением. К работам под напряжением на ВЛ 35 — 750 кВ допускаются лица:

прошедшие медицинский осмотр в соответствии с приказом Минздрава СССР № 000 от 19.VI.84 г.; имеющие практический стаж работы на линиях электропередачи не менее трех лет (лица, принимающие участие в работе только на земле — не менее одного года); прошедшие проверку знаний Правил техники безопасности при эксплуатации электроустановок в объеме, соответствующем группе ПТБ; прошедшие теоретическое и практическое обучение методам производства работ под напряжением и допущенные к их проведению.

К работам под напряжением не допускаются лица, не достигшие восемнадцатилетнего возраста.

Лица, допущенные к производству работ под напряжением, должны проходить ежегодную проверку знаний ПТБ, соответствующих инструкций и технологических карт.

Организационные мероприятия по обеспечению безопасности работ. Работы под напряжением производятся по наряду-допуску (наряду). Лицами, ответственными за безопасность проведения работ под напряжением, являются: выдающий наряд; диспетчер, осуществляющий управление данной ВЛ; допускающий к работе; руководитель работ; производитель работ; члены бригады.

Выдающий наряд назначает руководителя и производителя работ и членов бригады, определяет место, содержание, время производства работ и меры по подготовке рабочего места, обеспечивающие их безопасность. Право выдачи наряда предоставляется административно-техническому персоналу предприятий электрических сетей , заместителя главного инженера, начальника службы линий, прошедших обучение организации и проведению работ под напряжением.

Диспетчер дает команду на запрет повторного ручного включения выключателей ВЛ при их автоматическом отключении, при необходимости отключает пересекающиеся с ремонтируемой ВЛ линии другого напряжения, при необходимости по команде руководителя работ срочно отключает ремонтируемую ВЛ.

Руководитель работ совмещает обязанности допускающего и производит непрерывное наблюдение и руководство работами. Руководитель работ отвечает за: правильность подготовки рабочего места, инструктаж при допуске бригады, достаточность и правильность выполнения необходимых мер безопасности, их соответствие характеру и месту работы. Руководителем работ могут назначаться лица инженерно-технического персонала с V квалификационной группой: начальник службы линий или его заместитель, старший мастер, мастер службы линий, прошедшие обучение и допущенные к работам под напряжением.

Перед началом работы и после перерыва в работе руководитель работ должен ознакомить бригаду с выполняемой работой, этапами и приемами работы, применяемой технологией, инструментами и приспособлениями, мерами безопасности, определить для каждого члена бригады личную задачу в процессе выполнения работ. В бригаде должно быть не менее 2 чел., готовых к работе на токоведущих частях ВЛ. Руководитель работ должен путем опроса убедиться, что каждый член бригады понял поставленную задачу, готов ее выполнять, физическое и психологическое состояние членов бригады не препятствует проведению работ под напряжением. В случае возникновения непредвиденных трудностей, из-за которых изменяется план проведения работ, руководитель работ обязан прекратить работу. Перед подъемом электромонтера на опору руководитель работ проверяет правильность соединения всех элементов экранирующего комплекта.

Производителем работ является один из членов бригады. Он отвечает за правильность выполнения необходимых для производства работы мер безопасности, исправность инструмента и приспособлений, применение правильных и безопасных методов работы. Производитель работ должен иметь квалификационную группу не ниже IV, пройти обучение методам работ под напряжением и быть допущен к работам на опоре и на токоведущих частях (на потенциале провода).

Члены бригады, выполняющие работы на токоведущих частях ВЛ и на металлоконструкциях опоры, должны иметь квалификационную группу не ниже IV, а остальные члены бригады — не ниже III.

К выполнению подготовительных работ без подъема на опору или на изолирующее устройство могут привлекаться также лица II квалификационной группы по ПТБ.

Список лиц, имеющих право выполнять

работы под напряжением, устанавливается распоряжением по предприятию электрических сетей. В нем указываются: лица, выдающие наряд, руководители работ, производители работ, работающие на токоведущих частях (верховые электромонтеры), работающие на опоре (верховые электромонтеры), работающие на земле (низовые электромонтеры), ответственные за эксплуатацию и хранение технических средств для работ под напряжением.

Метод ремонта под напряжением ВЛ 750 кВ (технология ВНР). На ВЛ 750 кВ под напряжением выполняют следующие вилы работ:

замена отдельных изоляторов в поддерживающих изолирующих подвесках проводов ;

замена и ремонт сцепной арматуры и поддерживающих зажимов в поддерживающих изолирующих подвесках проводов:

ревизия провода в «лодочках» поддерживающих зажимов поддерживающих изолирующих подвесок:

замена и ремонт дистанционных распорок расщепленных фаз; ремонт проводов в пролете; снятие набросов с проводов.

Основные положения по технологии производства работ. Доставка электромонтера от опоры к проводу (рис 4.32) производится с помощью подвесного монтёрского стула, по подвешиваемого на полимерном изоляторе, и изолирующих (полипропиленовых) канатов; при этом верхний конец изолятора шарнир но крепится к металлоконструкциям траверсы опоры ВЛ.

При работе по замене элементов поддерживающей изолирующей подвески, в том числе дефектных изоляторов в поддерживающей гирлянде (начиная со второго изолятора, считая от траверсы и ниже), последовательность операций следующая.

Два электромонтёра поднимаются по стойке опоры на траверсу, устанавливают блок с бесконечным канатом. С помощью бесконечного каната на траверсу поднимают и закрепляют при помощи захватов или болтов необходимые приспособления, включая длинностержневой изолятор с гладкой поверхностью, снабжённый узлами крепления; полимерный изолятор с цепью-удлиннителем на верхнем конце и подвесным монтёрским стулом, укреплённым на нижнем конце; лебедку с ручным приводом и изолирующим ремнем; домкрат.

Для проверки работоспособности изолирующих приспособлений, предназначенных для доставки электромонтера на провод.

перед началом работ к проводу подводится подвесной монтерский стул без электромонтера и выдерживается у провода в течение 1 мин.

С помощью изолирующих канатов подвесной монтерский стул подводится к стойке опоры, в нем размещается электромонтер, одетый в экранирующий комплект, предназначенный для работы под напряжением на токоведущих частях. До размещения электромонтер крепит строп своего предохранительного пояса к подвесному монтерскому стулу. После размещения электромонтер соединяет проводником свой экранирующий комплект с подвесным монтерским стулом.

С помощью изолирующих канатов подвесной монтерский стул подводят к проводу ВЛ. В момент, когда расстояние между проводом и монтерским стулом составит 0,8—1 м, электромонтер специальными штангами соединяет подвесной монтерский стул с проводом, находящимся под напряжением, перенося при этом потенциал провода на свой экранирующий комплект. С помощью специальной перемычки электромонтер закрепляет подвесной монтерский стул у провода.

Электромонтер, находящийся у провода, и электромонтер, находящийся на траверсе, крепят длинностержневой изолятор с гладкой поверхностью одним концом к поддерживающему зажиму провода или с помощью специального захвата подхватывают провода расщепленной фазы, а вторым концом крепят изолятор к домкрату, закрепленному на траверсе.

Электромонтер, находящийся на траверсе, с помощью домкрата освобождает изолирующую подвеску от механической нагрузки. Верх гирлянды при помощи веревочной петли или монтажной скобы изолирующей подвески крепят к изолирующему ремню лебедки с ручным приводом, смонтированной на траверсе опоры.

Электромонтер, находящийся у провода, отсоединяет гирлянду изоляторов от поддерживающего зажима и крепит к нижней части гирлянды изолирующий канат.

Электромонтеры, находящиеся на земле, с помощью изолирующих канатов отводят гирлянду изоляторов от проводов на расстояние порядка 0,5 м в сторону стойки опоры, а электромонтера в подвесном монтерском стуле отводят от провода, так чтобы полимерный изолятор, на котором подвешен стул, занял вертикальное положение.

Гирлянду изоляторов отсоединяют от траверсы и с помощью лебедки с ручным приводом и изолирующим ремнем опускают так, чтобы дефектный изолятор находился на уровне проводов.

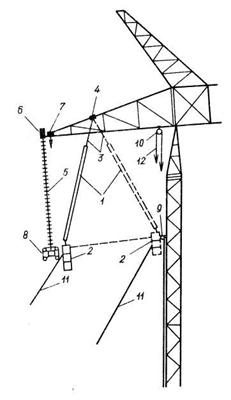

Рис. 4.32. Схема производства работ и размещения устройств и приспособлений при работах под напряжением на ВЛ 750 кВ: 1,5 — полимерный изолятор; 2 — подвесной монтерский стул; 3 — металлическая цепь; 4 — захват для крепления к уголкам металлоконструкции опоры; 6 — гидравлический домкрат; 7 — лебедка с ручным приводом и изолирующим ремнем; 8 — приспособление для подхвата проводов фазы (коромысло); 9, 10 — блоки с пластмассовыми роликами; 11 — изолирующий полипропиленовый канат: 12 — бесконечный канат

Подвесной монтерский стул с электромонтером подводят к гирлянде. С помощью стяжного устройства электромонтер, находящихся у провода, заменяет дефектный элемент гирлянды (рис. 4.33); при этом нижний захват устройства для замены должен устанавливаться на изолятор, находящийся не выше уровня верхних проводов расщепленной фазы.

Подъем и установку отремонтированной гирлянды изоляторов производят в обратной последовательности.

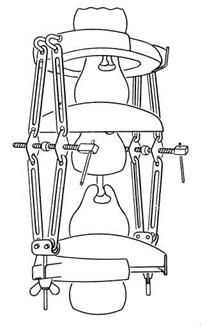

Рис. 4.33. Приспособление для замены дефектных изоляторов в поддерживающей изолирующей подвеске (вайма)

Разрешается производить замену первого изолятора поддерживающей гирлянды, считая от траверсы, без опускания гирлянды. При этом последовательность операций следующая. С помощью подвесного монтерского стула, подвешенного на полимерном изоляторе, доставляют электромонтера к проводу.

Замену первого изолятора, считая от траверсы, производят с использованием лебедки с изолирующим ремнем и стропа, закрепляемого под тарелку второго изолятора. До момента наложения стропа электромонтер, находящийся на траверсе, используя специальный трап, с помощью штанги переносит на шапку третьего изолятора потенциал земли (траверсы).

При проведении работ на проводе в пролете ВЛ последовательность операций следующая.

Два электромонтера поднимаются по стойке опоры. Один из них устанавливает на траверсе блок с бесконечным канатом, а другой устанавливает на стойке опоры на уровне подвески проводов блок, с пластмассовым роликом. Бесконечным канатом на траверсу поднимают и закрепляют с помощью захватов следующие приспособления: длинностержневой изолятор с гладкой поверхностью с укрепленным на нижнем конце блоком с пластмассовым роликом и изолирующим канатом, пропущенным через этот блок; полимерный изолятор с цепью-удлинителем на верхнем конце и подвесным монтерским стулом, укрепленным на нижнем конце.

Электромонтера доставляют к проводу При помощи изолирующих канатов, блока и длинностержневого стеклопластикового изолятора с гладкой поверхностью на провод навешивают тележку для перемещения по проводам, в которую из подвесного монтерского стула пересаживается электромонтер на время производства работ в пролете ВЛ (при работах в пролете ВЛ строп монтерского предохранительного пояса крепится к тележке), при этом тележка удерживается с помощью тормозного каната электромонтерами с земли. В пролете тележку перемещают электромонтеры с земли с помощью двух изолирующих канатов.

Ремонт и замену распорок в пролете ВЛ, а также снятие набросов с провода производит электромонтер, находящийся в тележке для перемещения по проводам. При необходимости в тележку для перемещения по проводам при помощи изолирующего каната подаются с земли необходимые устройства, приспособления, инструмент и элементы арматуры.

Ремонт провода и установка ремонтных муфт производятся с использованием ручного гидравлического пресса.

Специальные требования обеспечения безопасности работ. Выполнение работ под напряжением допускается при условии обеспечения в процессе работы расстояния промежутка провод — стойка опоры не менее 6 м (при отклонении изолирующей подвески под действием ветра). Максимальная скорость ветра, при которой допускается производить работу под напряжением (но не более 10 м/с), должна быть указана в технологических картах на производство работ применительно к конкретным типам опор ВЛ 750 кВ.

При подъеме и спуске различных приспособлений и инструментов с помощью изолирующего полипропиленового каната минимальное расстояние от провода до изолирующего полипропиленового каната должно быть не менее 1 м.

Бесконечный канат, выполненный из капрона или с примесью натурального волокна, может применяться для подъема различных приспособлений и инструментов только при удалении от токоведущих частей не менее чем на 5 м.

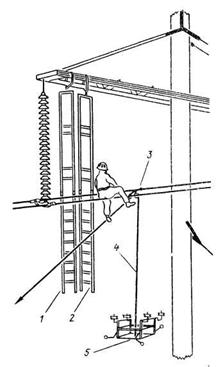

Рис. 4.34. Схема производства работ и размещения изолирующих средств и приспособлений при работах под напряжением по ремонту и замене поддерживающих изолирующих подвесок ВЛ 330 кВ (по технологии ГДР):

1 — изолирующая подвесная лестница; 2 — блок с изолирующим роликом; 3 — изолирующий (полипропиленовый) канат; 4 — изолирующий канат для перемещения лестницы

Метод ремонта под напряжением ВЛ 330 кВ (технология ГДР). На ВЛ 330 кВ под

напряжением выполняют следующие виды работ:

замену гирлянд изоляторов или отдельных изоляторов в поддерживающих гирляндах, поддерживающих зажимов и сцепной арматуры на металлических и железобетонных опорах всех типов ВЛ 330 кВ;

работы на проводе в промежуточных пролетах, в том числе замену дистанционных распорок расщепленных проводов, установку бандажей, ремонтных муфт, гасителей вибрации, снятие набросов с проводов.

Основные положения по технологии производства работ. Подъем электромонтера к проводу производят с помощью жесткой изолирующей подвесной лестницы, укрепляемой на траверсе опоры, и изолирующих (полипропиленовых) канатов (рис. 4.34).

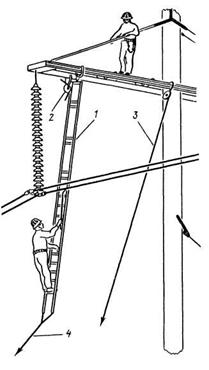

Рис. 4.35. Схема подъема тележки для работ под напряжением на проводе в пролете ВЛ:

1, 2 — изолирующие подвесные лестницы; 3 — роликовое устройство для подъема тележки на провода; 4 — изолирующий (полипропиленовый) канат; 5 — тележка для передвижения по проводам

При производстве ремонтных работ в пролете ВЛ 330 кВ используют тележку, которую устанавливают на провода у поддерживающей гирлянды в непосредственной близости от изолирующей лестницы (рис. 4.35). Для подъема тележки к проводам ВЛ применяют специальное роликовое устройство, которое предварительно устанавливает на проводе электромонтер с изолирующей лестницы. Тележку поднимают с земли с помощью изолирующего каната.

При замене дефектных изоляторов в поддерживающей изолирующей подвеске последовательность операций следующая.

На земле на специальных стойках собирают изолирующую лестницу. На тетивы изолирующей лестницы и на длинностержневой изолятор для восприятия веса провода (изолирующую тягу) наносят гидрофобную кремнийорганическую смазку. К изолирующей лестнице крепятся страховочный канат (изолирующий) с карабинами и изолирующий канат для перемещения лестницы.

Один электромонтер поднимается по стойке опоры или с помощью телескопической вышки, установленной у стойки опоры, на траверсу, закрепляет там два блока и пропускает через них изолирующий канат с грузом на конце. С помощью изолирующего каната на траверсу поднимают и закрепляют дополнительный блок для подъема и спуска гирлянды изоляторов, а затем стяжной винт с вспомогательной траверсой. С помощью изолирующего каната на траверсу поднимают изолирующую лестницу и закрепляют ее и страховочный канат за траверсу на расстоянии 1 м от места крепления гирлянды. От раскачивания лестницы при подъеме ее удерживает электромонтер на земле с помощью изолирующего каната.

Электромонтер, одетый в экранирующий комплект, предназначенный для работы под напряжением на токоведущих частях, поднимается по стойке опоры или с помощью телескопической вышки вдоль стойки опоры до нижнего уровня изолирующей лестницы. Нижнюю часть изолирующей лестницы с помощью изолирующего каната подводят к стойке опоры, и на нее переходит электромонтер в экранирующем комплекте. До перехода на изолирующую лестницу электромонтер крепит строп своего предохранительного пояса к страховочному канату на лестнице.

Электромонтеры, стоящие на земле, изолирующим канатом подводят изолирующую лестницу к проводу и закрепляют ее в этом положении. Электромонтер, находящийся на изолирующей лестнице, поднимается вверх, не доходя 1 м до уровня проводов, и закрепляется стропом предохранительного пояса за изолирующую лестницу. Специальной штангой-шунтом электромонтер переносит потенциал провода на экранирующий комплект, после чего поднимается до уровня проводов и закрепляется стропом монтерского предохранительного пояса к тетивам изолирующей лестницы. При наличии на ВЛ колец для выравнивания распределения потенциала электромонтер демонтирует кольцо, развертывает его и застраховывает от возможного падения карабином к проводу. С помощью изолирующего каната на траверсу поднимают и крепят к стяжному винту изолирующую тягу.

Электромонтеру, находящемуся на изолирующей лестнице, с помощью изолирующего каната подают приспособление для подхвата проводов фазы (коромысло), которое он соединяет с изолирующей тягой и закрепляет на проводах фазы. Электромонтер, находящийся на траверсе, с помощью стяжного винта освобождает изолирующую подвеску от механической нагрузки (веса проводов). Электромонтер, находящийся на изолирующей лестнице, отсоединяет гирлянду изоляторов от поддерживающего зажима. Электромонтер на траверсе набрасывает петлю изолирующего каната под тарелку второго или третьего изолятора, считая от траверсы.

Гирлянду изоляторов отсоединяют от траверсы и с помощью электролебедки опускают до уровня земли, где производят замену ее дефектных элементов. Подъем и установку отремонтированной гирлянды изоляторов производят в обратной последовательности.

При работах на проводе в пролете ВЛ последовательность операций следующая.

В последовательности, указанной выше, к траверсе опоры подвешивают две изолирующие лестницы, расположенные во взаимноперпендикулярных плоскостях.

Электромонтер, одетый в экранирующий комплект, предназначенный для работы под напряжением на токоведущих частях, сначала переходит на изолирующую лестницу, расположенную вдоль оси ВЛ, а затем на изолирующую лестницу, расположенную перпендикулярно оси ВЛ. Вторую изолирующую лестницу оттягивают по направлению пролета, в котором необходимо выполнять работы; по ней электромонтер поднимается до уровня проводов, предварительно перенеся потенциал провода на экранирующий комплект, и переходит на провода фазы, закрепившись за них стропом предохранительного монтерского пояса.

С помощью изолирующего каната на провода фазы поднимают и закрепляют роликовое устройство с дополнительным изолирующим канатом. Электромонтеры, находящиеся на земле, при помощи электролебедки и изолирующего каната поднимают тележку к проводу, где ее устанавливает электромонтер, расположенный на проводах фазы.

Электромонтер с проводов переходит в тележку и закрепляется за нее стропом предохранительного монтерского пояса. Тележку перемещают по проводам электромонтеры с земли с помощью изолирующих канатов.

Электромонтер, находящийся в тележке, производит необходимые операции по замене и ремонту дистанционных распорок, установке бандажей, ремонтных муфт, гасителей вибрации и снятию набросов.

Метод Молдглавэнерго ремонта под напряжением ВЛ 330 кВ. По этому методу возможно выполнение замены или ремонта дефектных элементов поддерживающих изолирующих подвесок проводов и ревизии провода в поддерживающих зажимах.

Основные положения по технологии производства работ. Подъем электромонтера к проводу производится по жесткой изолирующей лестнице, подвешиваемой на провод ремонтируемой фазы (рис. 4.36). Для подъема с земли на изолирующую лестницу используется гибкий трап с изолирующими (полипропиленовыми) тетивами и деревянными ступеньками.

При работе по замене дефектных элементов поддерживающих изолирующих подвесок проводов последовательность операций следующая.

На земле на специальных стойках производится сборка изолирующей лестницы, состоящей из отдельных секций. Тетивы изолирующей лестницы покрывают тонким слоем кремнийорганической смазки. С помощью телескопической вышки на высоте 8 — 9 м на стойке опоры укрепляют блок с вспомогательным канатом.

Два электромонтера поднимаются по стойке опоры или с помощью телескопической вышки на траверсу, закрепляют там два блока, пропускают через них изолирующий (полипропиленовый) канат с грузом на конце. С помощью изолирующего каната на траверсу поднимают балки с винтовыми домкратами и закрепляют над узлом крепления изолирующей подвески. Изолирующим канатом на траверсу подают и закрепляют на ней съемно-передающее устройство, состоящее из рельса и перемещающейся по нему каретки.

Электромонтер, находящийся на траверсе, закрепляет шарнирный захват каретки съемно-передающего механизма за шапку верхнего изолятора гирлянды. С помощью изолирующего каната на траверсу поднимают два полимерных изолятора и крепят их к балке с винтовыми домкратами и к проводам фазы с помощью специальных захватов. Электромонтер на траверсе с помощью винтовых домкратов и полимерных изоляторов освобождает изолирующую подвеску от проводов.

Изолирующим канатом на траверсу подают сдвоенный блок с канатом, рассчитанным на вес гирлянды изоляторов, и закрепляют на шпренгеле траверсы на расстоянии 0,5 м от стойки опоры.

Изолирующую лестницу с помощью изолирующего каната поднимают в вертикальное положение, после чего к нижней ее части крепят вспомогательный канат и гибкий трап. С помощью изолирующего и вспомогательного канатов изолирующую лестницу навешивают на провод расщепленной фазы, ближайший к стойке опоры.

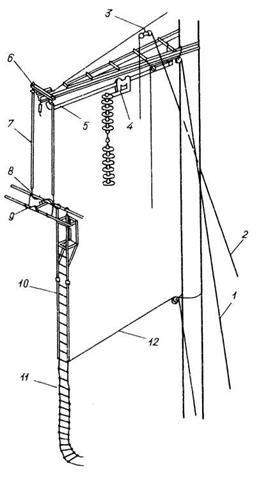

Рис. 4.36. Схема размещения изолирующих средств и приспособлений, применяемых при работах под напряжением по технологии

Молдглавэнерго:

1 — изолирующий (полипропиленовый) канат; 2 — капроновый канат для спуска и подъема гирлянды изоляторов; 3 — сдвоенный блок; 4 — каретка; 5 — изолирующий стеклопластиковый рельс; 6 — балка с винтовыми домкратами; 7 — полимерный изолятор; 8 — удлинительное звено; 9 — зацеп; 10 — изолирующая (стеклопластиковая) подвесная лестница; 11 — гибкий изолирующий трап; 12 — вспомогательный капроновый канат

Электромонтер, одетый в экранирующий комплект, предназначенный для работы под напряжением на токоведущих частях, поднимается вверх по гибкому трапу, затем по изолирующей лестнице, не доходя 1 м до уровня проводов, и закрепляется стропом предохранительного пояса за изолирующую лестницу. Специальной штангой-шунтом электромонтер переносит потенциал провода на экранирующий комплект, после чего поднимается и переходит в рабочую корзину. Отцепляет изолирующую подвеску от поддерживающего зажима.

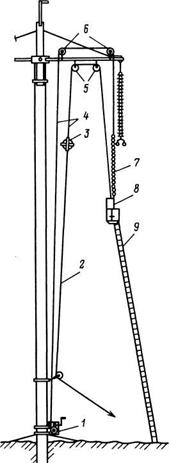

Рис. 4.37. Схема производства работ и размещения изолирующих средств и приспособлений, применяемых при работах под напряжением по технологии энергосистем Минэнерго УССР:

1 — лебедка с ручным приводом; 2 — трос устройства ПВУ-2; 3 — предохранительное верхолазное устройство типа ПВУ-2; 4 — изолирующие канаты,

— блоки подвесные с изолирующими ротиками,

— блоки опорные с изолирующими роликами.

— полимерный изолятор, 8 — подвесной монтерский стул; 9 — лестница изолирующая гибкая

Электромонтер с траверсы домкратом каретки переводит вес изолирующей подвески на каретку, отцепляет гирлянду изоляторов от сцепной арматуры и перемещает каретку с гирляндой изоляторов в сторону стойки опоры. Крепит верхний изолятор гирлянды к канату, предназначенному для спуска гирлянды.

Электромонтеры на земле с помощью механической лебедки освобождают каретку съемно-передающего устройства от гирлянды изоляторов и затем гирлянду опускают на землю, где производят замену дефектных элементов. Подъем и установку отремонтированной гирлянды изоляторов производят в обратной последовательности.

Метод ремонта под напряжением ВЛ 330 кВ, разработанный в энергосистемах Минэнерго УССР. На ВЛ 330 кВ под напряжением выполняют следующие виды работ

замену гирлянд изоляторов или отдельных изоляторов, замену и ремонт сцепной арматуры и поддерживающих зажимов в поддерживающих изолирующих подвесках проводов;

замену и ремонт дистанционных распорок, ремонт проводов в пролете, снятие набросов с проводов, замену и ремонт гасителей вибрации.

Основные положения по технологии производства работ. Доставка электромонтера к проводу (рис. 4.37) производится с земли с помощью подвесного монтерского стула,; полимерного изолятора, изолирующих Полипропиленовых канатов и лебедки с ручным (червячным) приводом.

Для страховки при подъеме электромонтера применяется дополнительный полипропиленовый канат, который через два блока с изоляционными роликами соединяется с тросом предохранительного верхолазного устройства типа ПВУ-2.

При работах по ремонту и замене элементов поддерживающей изолирующей подвески последовательность операций следующая.

Два электромонтера поднимаются вдоль железобетонной стойки опоры по алюминиевой лестнице или с помощью телескопической вышки на траверсу и устанавливают блок с бесконечным канатом. По бесконечному канату на траверсу опоры подаются гидравлический домкрат с узлом креплений к траверсе и один или два полимерных изолятора типа ЛК-70/330 с захватами для проводов и тросами для крепления к домкрату.

При выполнении операций по восприятию веса провода с помощью винтовой стяжного устройства, совмещенного с захвтами для проводов, на траверсу опоры подается полимерный изолятор типа ЛК-70/330 с закрепленными на нем винтовым стяжным устройством и захватами для проводов. Верхний конец полимерного изолятора крепится к траверсе, а нижний со стяжным устройством и захватами подводится к проводам. С помощью стяжного устройства нагрузка с поддерживающей изолирующей подвески переводится на полимерный изолятор.

По бесконечному канату на траверсу опоры подаются тяговый и страхующий изолирующие полипропиленовые канаты, заряженные в блоки с роликами из изоляционного материала, а также вспомогательный блок для спуска (подъема) гирлянды изоляторов. Блоки тягового изолирующего каната крепятся к одному из швеллеров траверсы, блоки страхующего каната — к другому швеллеру.

На стойке опоры (примерно на высоте 1 м от уровня земли) полухомутами или цепными стяжками крепится лебедка с капроновым канатом, с которым соединяется тяговый изолирующий канат длиной около 23 м.

Свободный конец тягового каната, пропущенный через оба блока на траверсе, крепится к арматуре верхней части полимерного изолятора. Арматура нижней части изолятора крепится к подвесному монтерскому стулу, находящемуся на земле, и изолирующей лестнице длиной 15 м.

К верхней части подвесного монтерского стула крепится страхующий изолирующий канат длиной 20 м, а к свободному концу страхующего каната крепится корпус ПВУ-2. К монтерскому стулу также крепятся два изолирующих каната длиной 23 и 17 м. Выпускается трос ПВУ-2 и с помощью капронового каната длиной 5 м крепится в месте установки лебедки к стойке опоры.

Электромонтер, вращая рукоятку лебедки, поднимает монтерский стул на уровень провода, и при помощи изолирующего каната длиной 23 м стул подводится вплотную к проводу. Изолирующие приспособления проверяются рабочим напряжением в течение 1 мин.

Подвесной монтерский стул опускается на землю, в нем размещается электромонтер, одетый в экранирующий комплект, предназначенный для работы под напряжением на токоведущих частях. Экранирующий комплект проводником соединяют с монтерским стулом.
