Полуприцеп МАЗ-9379 |

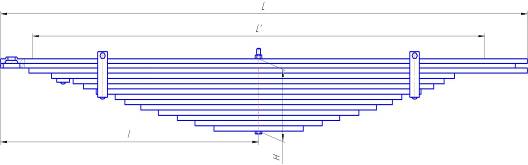

Рессора прицепа 9389 задняя
чертёж 2/1 СБ ГОСТ Р
(аналог 2)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 10 |
Теоретическая масса рессоры в сборе, кг | 78,5 |
Полная длина рессоры L, мм | 1340 |
Расчётная длина рессоры L/, мм | 1090 |
Длина переднего конца I, мм | 670 |
Высота пакета Н, мм | 130 |
Лист 1, -2: Черт. 1/1 | |
Сечение, мм | 90×12 |
Длина, мм | 1340 |
Масса, кг | 11,3 |
Марка стали | 60С2 |
Лист 3: Черт. № 3/1 | |
Сечение, мм | 90×12 |
Длина, мм | 1420 |
Масса, кг | 12,5 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
Прицеп МАЗ-9389 | 4 |
Прицеп МАЗ-93892 | 4 |
Прицеп МАЗ-93866 | 4 |

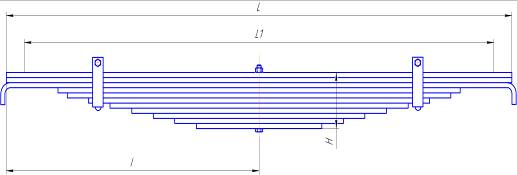

Рессора 9389 задняя
Чертёж 2-001/1СБ ГОСТ Р
(аналог 2-001)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 12 |
Теоретическая масса рессоры в сборе, кг | 82,7 |
Полная длина рессоры L, мм | 1340 |
Расчётная длина рессоры L/, мм | 1090 |
Длина переднего конца I, мм | 935 |
Высота пакета Н, мм | 162 |
Лист 1, -2: Черт. № 1-001/1; - 102-001/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1340 |
Масса, кг | 11,3 |
Марка стали | 60С2 |
Лист 3: Черт. № 3-001/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1390 |
Масса, кг | 11,7 |
Марка стали | 60С2 |
Рессора прицепа 97581 задняя
чертёж 12/1СБ ГОСТ Р
(аналог 12)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 11 |
Теоретическая масса рессоры в сборе, кг | 56,9 |
Полная длина рессоры L, мм | 1170 |
Расчётная длина рессоры L/, мм | 920 |
Длина переднего конца I, мм | 585 |
Высота пакета Н, мм | 116 |
Лист 1, -2: Черт. 01/1 | |
Сечение, мм | 90×10 |
Длина, мм | 1160 |
Масса, кг | 8,1 |
Марка стали | 60С2 |
Лист 3: Черт. № 03/1 | |
Сечение, мм | 90×10 |
Длина, мм | 1240 |
Масса, кг | 8,6 |
Марка стали | 60С2 |
Рессора прицепа 8328 передняя
Чертёж 3-01/1 СБ ГОСТ Р
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 12 |
Теоретическая масса рессоры в сборе, кг | 68,1 |
Полная длина рессоры L, мм | 1452 |
Расчётная длина рессоры L/, мм | 1275 |
Длина переднего конца I, мм | 637,5 |
Высота пакета Н, мм | 120 |
Лист 1: Черт. 1-01/1 | |
Сечение, мм | 90×10 |
Длина, мм | 1452 |
Масса, кг | 10,1 |
Марка стали | 60С2 |
Лист 2: Черт. № 2-01/1 | |
Сечение, мм | 90×10 |
Длина, мм | 1387 |
Масса, кг | 9,7 |
Марка стали | 60С2 |
Лист 3: Черт. № 3-01/1 | |
Сечение, мм | 90×10 |
Длина, мм | 1175 |
Масса, кг | 8,2 |
Марка стали | 60С2 |
Рессора прицепа 8378 задняя
чертёж 2-01/1СБ ГОСТ Р
(аналог 2-01)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 12 |
Теоретическая масса рессоры в сборе, кг | 110,6 |
Полная длина рессоры L, мм | 1654 |
Расчётная длина рессоры L/, мм | 1420 |
Длина переднего конца I, мм | 810 |
Высота пакета Н, мм | 164 |
Лист 1: Черт. 1/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1654 |
Масса, кг | 13,8 |
Марка стали | 60С2А |
Лист 2: Черт. 2/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1616 |
Масса, кг | 13,51 |
Марка стали | 60С2А |
ПРИМЕНЕНИЕ
Прицеп МАЗ-93801, 93832 | 4 |
Прицеп МАЗ-8378, 83781 | 4 |
Полуприцеп МАЗ-9380 | 2 |
Полуприцеп УПП (Б) | 2 |
Рессора прицепа – 83781 задняя
чертёж 12/1СБ ГОСТ Р
(аналог 12)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 10 |
Теоретическая масса рессоры в сборе, кг | 63,4 |
Полная длина рессоры L, мм | 1165 |
Расчётная длина рессоры L/, мм | 920 |
Длина переднего конца I, мм | 565 |
Высота пакета Н, мм | 120 |
Лист 1: Черт. 01/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1165 |
Масса, кг | 9,8 |
Марка стали | 60С2 |
Лист 2: Черт. 02/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1165 |
Масса, кг | 9,8 |
Марка стали | 60С2 |
Лист 3: Черт. 03/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1060 |
Масса, кг | 9,5 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
Прицеп МАЗ-8378, 83781 | 4 |
Рессора прицепа – 8378 задняя усиленная
чертёж 2-01-01СБ ГОСТ Р
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 14 |
Теоретическая масса рессоры в сборе, кг | 129,0 |
Полная длина рессоры L, мм | 1654 |
Расчётная длина рессоры L/, мм | 1420 |
Длина переднего конца I, мм | 810 |
Высота пакета Н, мм | 192 |
Лист 1: Черт. 1/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1654 |
Масса, кг | 13,83 |
Марка стали | 60С2А |
Лист 2: Черт. 2/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1616 |
Масса, кг | 13,51 |
Марка стали | 60С2А |
ПРИМЕНЕНИЕ
Самосвальные прицепы грузоподъёмностью 14,5 т | 4 |
Рессора прицепа 8572 передняя
чертёж 2/1СБ ГОСТ Р
(аналог 2)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 8 |
Теоретическая масса рессоры в сборе, кг | 65,3 |
Полная длина рессоры L, мм | 1450 |
Расчётная длина рессоры L/, мм | 1250 |
Длина переднего конца I, мм | 725 |
Высота пакета Н, мм | 112 |
Лист 1: Черт. 1/1 | |
Сечение, мм | 90х14 |
Длина, мм | 1450 |
Масса, кг | 14,3 |
Марка стали | 60С2 |
Лист 2: Черт. 2/1 | |
Сечение, мм | 90х14 |
Длина, мм | 1450 |
Масса, кг | 14,3 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
|
