Каталог рессорной продукции (стр. 5 )

Рессора МАЗ 5336 передняя

чертёж 2-02/1СБ ГОСТ Р

(аналог 2-02)

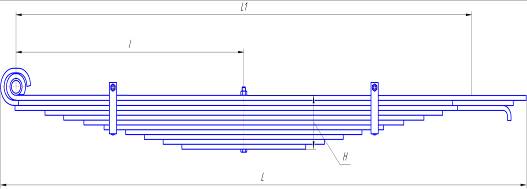

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	106,7
Полная длина рессоры L, мм	1980
Расчётная длина рессоры L/, мм	1800
Длина переднего конца I, мм	980
Высота пакета Н, мм	134
Лист 1, -2: Черт. № 1-02/1, -102-02/1
Сечение, мм	90х10
Длина, мм	1980
Масса, кг	14,0
Марка стали	60С2
Лист 3: Черт. № 3-02/1
Сечение, мм	90х10
Длина, мм	1840
Масса, кг	13,0
Марка стали	60С2

ПРИМЕНЕНИЕ

МАЗ-5336, 6303, 54322	2
МАЗ-64229, 54323, 64226	2
МАЗ-64221, 54321, 53366	2
МАЗ-63031, 54326, 54329	2

Рессора МАЗ 5336 передняя

Чертёж 2-03/1СБ ГОСТ Р

(аналог 2-03)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	103,6
Полная длина рессоры L, мм	1960
Расчётная длина рессоры L/, мм	1800
Длина переднего конца I, мм	900
Высота пакета Н, мм	132
Лист 1: Черт. № 1-03/1
Сечение, мм	90х12
Длина, мм	1933
Масса, кг	17,5
Марка стали	60С2
Лист 2: Черт. № 2-03/1	90х12
Сечение, мм	1960
Длина, мм	17,9
Масса, кг	60С2
Марка стали
Лист 3: Черт. № 3-03/1
Сечение, мм	90х12
Длина, мм	1910
Масса, кг	16,1
Марка стали	60С2

Рессора МАЗ 5336 задняя

чертёж 2/1СБ ГОСТ Р

(аналог 2)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	111,8
Полная длина рессоры L, мм	1850
Расчётная длина рессоры L/, мм	1600
Длина переднего конца I, мм	902
Высота пакета Н, мм	144
Лист 1: Черт. № 1/1
Сечение, мм	90×12
Длина, мм	1846
Масса, кг	15,6
Марка стали	60С2
Лист 2: Черт. № 2/1
Сечение, мм	90×12
Длина, мм	1846
Масса, кг	15,6
Марка стали	60С2

ПРИМЕНЕНИЕ

МАЗ-54322, 54321, 5433	2
МАЗ-54331, 54371, 5336	2
МАЗ-54323, 53336, 5337	2
МАЗ-54326, 54329	2

Рессора МАЗ 504В передняя

чертёж 504В/1СБ ГОСТ Р

(аналог 504В)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	97,0
Полная длина рессоры L, мм	1855
Расчётная длина рессоры L/, мм	1630
Длина переднего конца I, мм	900
Высота пакета Н, мм	124
Лист 1, -2: Черт. № 000В/1, -102/1
Сечение, мм	90×10
Длина, мм	1855
Масса, кг	13,1
Марка стали	60С2
Лист 3: Черт. № 000В/1
Сечение, мм	90×10
Длина, мм	1830
Масса, кг	12,9
Марка стали	60С2

ПРИМЕНЕНИЕ

МАЗ-5335, 5428, 5429	2
МАЗ-5430, 504В, 5334	2
Самосвал МАЗ-509А, 5549	2

Рессора МАЗ 500 передняя

чертёж МАЗ -Б2/1СБ ГОСТ Р

(аналог МАЗ-Б2)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	74,7
Полная длина рессоры L, мм	1642
Расчётная длина рессоры L/, мм	1420
Длина переднего конца I, мм	792
Высота пакета Н, мм	110
Лист 1: Черт. № -В/1
Сечение, мм	90х10
Длина, мм	1642
Масса, кг	11,6
Марка стали	60С2
Лист 2: Черт. № -Б1/1
Сечение, мм	90х10
Длина, мм	1642
Масса, кг	11,6
Марка стали	60С2
Лист 3: Черт. № /1
Сечение, мм	90х10
Длина, мм	1546
Масса, кг	10,9
Марка стали	60С2

ПРИМЕНЕНИЕ

МАЗ-504В,5433	2
МАЗ-500А,509, 509А	2

Рессора 500А задняя

чертёж 500А/1СБ ГОСТ Р

(аналог 500А)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	13
Теоретическая масса рессоры в сборе, кг	104,7
Полная длина рессоры L, мм	1754
Расчётная длина рессоры L/, мм	1520
Длина переднего конца I, мм	862
Высота пакета Н, мм	148
Лист 1: Черт. № 000А/1
Сечение, мм	90х10
Длина, мм	1754
Масса, кг	12,4
Марка стали	60С2
Лист 2: Черт. № 000А/1
Сечение, мм	90х10
Длина, мм	1754
Масса, кг	12,4
Марка стали	60С2
Лист 3: Черт. № 000А/1
Сечение, мм	90х12
Длина, мм	1651
Масса, кг	14,0
Марка стали	60С2

ПРИМЕНЕНИЕ

Грузовая МАЗ-5335,5430, 53352, 500А	2
Грузовая МАЗ-5428,5429	2
Грузовая МАЗ-5334,504В	2
Самосвал МАЗ-5549	2

Рессора МАЗ 500А дополнительная

чертёж МАЗ 500А/1СБ ГОСТ Р

(аналог МАЗ 500А)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	6
Теоретическая масса рессоры в сборе, кг	33,5
Полная длина рессоры L, мм	1220
Расчётная длина рессоры L/, мм	1100
Высота пакета Н, мм	60
Длина переднего конца I, мм	610
Лист 1: Черт. № 000А/1
Сечение, мм	90х10
Длина, мм	1220
Масса, кг	8,5
Марка стали	60С2
Лист 2: Черт. № 000А/1
Сечение, мм	90х10
Длина, мм	1030
Масса, кг	7,2
Марка стали	60С2

ПРИМЕНЕНИЕ

Двухосные автомобили: МАЗ 5428	2
МАЗ-5335, МАЗ-5336,МАЗ-53371	2
МАЗ-5429,МАЗ-5430, МАЗ-54332	2
МАЗ-54321, МАЗ-5551, МАЗ -509А	2
МАЗ-5434,МАЗ-5433, МАЗ-54331	2
МАЗ-54371, МАЗ-504В, МАЗ-5549	2
МАЗ-54323,МАЗ-35334, МАЗ-5334	2

Рессора МАЗ 509 задняя
