Каталог рессорной продукции (стр. 3 )

Автомобиль КАМАЗ-65115/65116

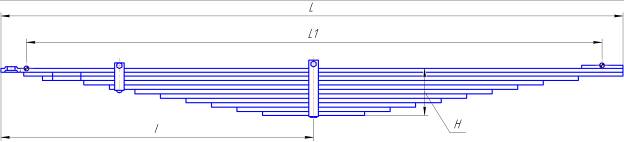

Рессора КАМАЗ – 6520 передняя

чертёж 2/1СБ ГОСТ Р

(аналог 2)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	118,1
Полная длина рессоры L, мм	1950
Расчётная длина рессоры L/, мм	1800
Длина переднего конца I, мм	980
Высота пакета Н, мм	148
Лист 1: Черт. 01/1
Сечение, мм	90х12
Длина, мм	1950
Масса, кг	16,5
Марка стали	60С2
Лист 2: Черт.02/1
Сечение, мм	90х12
Длина, мм	1900
Масса, кг	16,04
Марка стали	60С2
Лист 3: Черт.03/1
Сечение, мм	90х14
Длина развёртки, мм	1680
Масса, кг	16,03
Марка стали	60С2

ПРИМЕНЕНИЕ

6х4 КАМАЗ - 6520	2
6х6 КАМАЗ - 6522	2

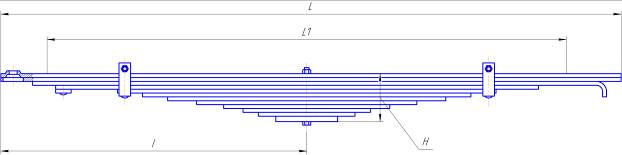

Рессора КАМАЗ-6520 передняя

Чертёж 2-20/1СБ ГОСТ Р

(аналог 2-20)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	131,7
Полная длина рессоры L, мм	1940
Расчётная длина рессоры L/, мм	1800
Длина переднего конца I, мм	900
Высота пакета Н, мм	162
Лист 1: Черт. № 01-20/1
Сечение, мм	90х12
Длина, мм	1880
Масса, кг	17,0
Марка стали	50ХГФА
Лист 2: Черт. № 02-20/1	90х12
Сечение, мм	1880
Длина, мм	17,7
Масса, кг	50ХГФА
Марка стали
Лист 3: Черт. № 3-30/1
Сечение, мм	90х14
Длина, мм	1680
Масса, кг	16,5
Марка стали	50ХГФА

ПРИМЕНЕНИЕ

Автомобиль КАМАЗ-6520/6522

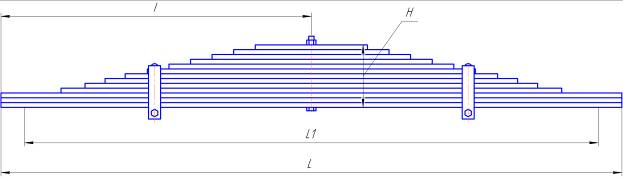

Рессора КАМАЗ-6520 (задняя)

чертёж 2/1СБ ГОСТ Р

(аналог 2)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	13
Теоретическая масса рессоры в сборе, кг	207,6
Полная длина рессоры L, мм	1600
Расчётная длина рессоры L/, мм	1440
Длина переднего конца I, мм	800
Высота пакета Н, мм	286
Лист 1, -2, -3: Черт. № 1/1
Сечение, мм	100×22
Длина, мм	1600
Масса, кг	27,2
Марка стали	60С2
Лист 4: Черт. № 4/1
Сечение, мм	100×22
Длина, мм	1220
Масса, кг	20,7
Марка стали	60С2

ПРИМЕНЕНИЕ

6×4 КАМАЗ-6520	2
6×6 КАМАЗ-6522	2
6×4 КАМАЗ-6460	2

Рессора «КАМАЗ» 4326 задняя

чертёж 2/1СБ ГОСТ Р

(аналог 2)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	110,1
Полная длина рессоры L, мм	1800
Расчётная длина рессоры L/, мм	1600
Длина переднего конца I, мм	898
Высота пакета Н, мм	148
Лист 1: Черт. № 1/1
Сечение, мм	90х12
Длина, мм	1800
Масса, кг	14,4
Марка стали	50ХГФА
Лист 2: Черт. № 2/1
Сечение, мм	90х12
Длина, мм	1720
Масса, кг	13,7
Марка стали	50ХГФА
Лист 3: Черт. № 3/1
Сечение, мм	90х14
Длина, мм	1460
Масса, кг	14,4
Марка стали	50ХГФА

ПРИМЕНЕНИЕ

Шасси КАМАЗ - 4326

2

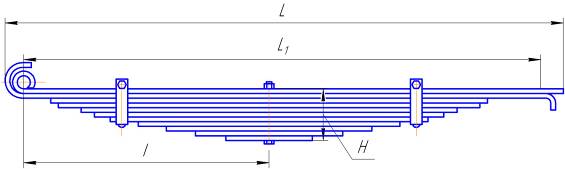

Рессора УРАЛ – 5557 передняя

чертёж 4/1СБ ГОСТ Р

(аналог 4)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	73,4
Полная длина рессоры L, мм	1606
Расчётная длина рессоры L/, мм	1420
Длина переднего конца I, мм	792
Высота пакета Н, мм	124
Лист 1: Черт. 1/1
Сечение, мм	90х10
Длина, мм	1606
Масса, кг	11,2
Марка стали	60С2А
Лист 2: Черт.2/1
Сечение, мм	90х10
Длина, мм	1595
Масса, кг	11,1
Марка стали	60С2А
Лист 3: Черт. 3/1
Сечение, мм	90х10
Длина развёртки, мм	1505
Масса, кг	10,5
Марка стали	60С2А

ПРИМЕНЕНИЕ

Шасси Урал - 5557-10, 4320-10,	2
Шасси Урал - , , 43206	2
Бортовой Урал – 4320-10, , 43206	2
Лесовоз Урал –	2
Седельный тягач Урал,	2
Самосвал Урал,	2

Рессора «УРАЛ» 5557 задняя

чертёж 2-11/1СБ ГОСТ Р

(аналог 2-11)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	15
Теоретическая масса рессоры в сборе, кг	111,7
Полная длина рессоры L, мм	1550
Расчётная длина рессоры L/, мм	1400
Длина переднего конца I, мм	775
Высота пакета Н, мм	180
Лист 1, -2, -3: Черт. № 1/1
Сечение, мм	90х12
Длина, мм	1550
Масса, кг	12,6
Марка стали	60С2А
Лист 4: Черт. № 4-11/1
Сечение, мм	90х12
Длина, мм	1250
Масса, кг	10,1
Марка стали	60С2А

ПРИМЕНЕНИЕ

Самосвал Урал 5557-10, , 5557-31	2
Шасси Урал 5557-10, 5557-31, 4320-10	2
Шасси Урал , , 4320-31	2
Шасси Урал ,	2
Шасси Урал ,	2
Лесовоз Урал	2
Бортовой Урал 4320-10, , 5323-21	2
Бортовой Урал 4320-31, 5323-20, 3523-22	2
Седельный тягач Урал 4420-10,	2
Седельный тягач Урал , 5423	2

Рессора «УРАЛ» 55571 передняя усиленная

чертёж 14/1СБ ГОСТ Р

(аналог 14)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	77,1
Полная длина рессоры L, мм	1606
Расчётная длина рессоры L/, мм	1420
Длина переднего конца I, мм	792
Высота пакета Н, мм	124
Лист 1: Черт. № 1/1
Сечение, мм	90х10
Длина, мм	1606
Масса, кг	11,2
Марка стали	60С2А
Лист 2: Черт. № 2/1
Сечение, мм	90х10
Длина, мм	1596
Масса, кг	111
Марка стали	60С2А
Лист 3: Черт. № 03/1
Сечение, мм	90х12
Длина, мм	1505
Масса, кг	12,5
Марка стали	60С2А

ПРИМЕНЕНИЕ
