Рессора Газель передняя
чертёж 2-01/1СБ ГОСТ Р
(аналог 0-01)

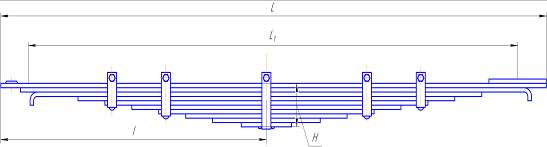

Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 4 |
Теоретическая масса рессоры в сборе, кг | 26,0 |
Полная длина рессоры L, мм | 1588 |
Расчётная длина рессоры L/, мм | 1500 |
Длина переднего конца I, мм | 700 |
Высота пакета Н, мм | 34 |
Внутренний диаметр ушка, мм | 50 |
Лист 1: Черт. № 1-10/1 | |
Сечение, мм | 75х8 |
Длина, мм | 1500 |
Масса, кг | 8,7 |
Марка стали | 50ХГА |
Лист 2: Черт. № 2-10/1 | |
Сечение, мм | 75х8 |
Длина, мм | 1525 |
Масса, кг | 8,0 |
Марка стали | 50ХГА |
Лист 3: Черт. № 3-10/1 | |
Сечение, мм | 75х11 |
Длина, мм | 1075 |
Масса, кг | 6,9 |
Марка стали | 50ХГА |
ПРИМЕНЕНИЕ
Фургон ГАЗ-2705 | 2 |
Автобус ГАЗ-32213 | 2 |
Грузовая ГАЗ-33021 | 2 |
Рессора Газель передняя усиленная
чертёж 2-01/1усСБ ГОСТ Р
(аналог 0-01ус)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 4 |
Теоретическая масса рессоры в сборе, кг | 30,4,0 |
Полная длина рессоры L, мм | 1588 |
Расчётная длина рессоры L/, мм | 1500 |
Длина переднего конца I, мм | 700 |
Высота пакета Н, мм | 38 |
Внутренний диаметр ушка, мм | 50 |
Лист 1: Черт. № 1-10/1 | |
Сечение, мм | 75х8 |
Длина, мм | 1500 |
Масса, кг | 8,7 |
Марка стали | 50ХГА |
Лист 2: Черт. № 2-10/1ус | |
Сечение, мм | 75х11 |
Длина, мм | 1525 |
Масса, кг | 11,0 |
Марка стали | 50ХГА |
Лист 3: Черт. № 3-10/1 | |
Сечение, мм | 75х11 |
Длина, мм | 900 |
Масса, кг | 5,8 |
Марка стали | 50ХГА |
Рессора Газель задняя
чертёж 2-10/1СБ ГОСТ Р
(аналог 0-10)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 5 |
Теоретическая масса рессоры в сборе, кг | 29,4 |
Полная длина рессоры L, мм | 1588 |
Расчётная длина рессоры L/, мм | 1500 |
Длина переднего конца I, мм | 700 |
Высота пакета Н, мм | 46 |
Внутренний диаметр ушка, мм | 50 |
Лист 1: Черт. № 1-10/1 | |
Сечение, мм | 75х8 |
Длина, мм | 1500 |
Масса, кг | 8,7 |
Марка стали | 50ХГА |
Лист 2: Черт. № 2-10/1 | |
Сечение, мм | 75х8 |
Длина, мм | 1525 |
Масса, кг | 8,0 |
Марка стали | 50ХГА |
Лист 3: Черт. № 3-10/1 | |
Сечение, мм | 75х11 |
Длина, мм | 1210 |
Масса, кг | 7,8 |
Марка стали | 50ХГА |
ПРИМЕНЕНИЕ
Фургон ГАЗ-2705 | 2 |
Автобус ГАЗ-32213 | 2 |
Грузовая ГАЗ-33021 | 2 |
Рессора Газель задняя усиленная
чертёж 2-10/1усСБ ГОСТ Р
(аналог 0-10ус)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 5 |
Теоретическая масса рессоры в сборе, кг | 30,4 |
Полная длина рессоры L, мм | 1588 |
Расчётная длина рессоры L/, мм | 1500 |
Длина переднего конца I, мм | 700 |
Высота пакета Н, мм | 46 |
Внутренний диаметр ушка, мм | 50 |
Лист 1: Черт. № 1-10/1 | |
Сечение, мм | 75х8 |
Длина, мм | 1500 |
Масса, кг | 8,7 |
Марка стали | 50ХГА |
Лист 2: Черт. № 2-10/1ус | |
Сечение, мм | 75х11 |
Длина, мм | 1525 |
Масса, кг | 11,0 |
Марка стали | 50ХГА |
Лист 3: Черт. № 3-10/1ус | |
Сечение, мм | 75х11 |
Длина, мм | 960 |
Масса, кг | 6,2 |
Марка стали | 50ХГА |
Лист задней дополнительной рессоры ГАЗ-3302
Чертёж 1-20/1СБ ГОСТ Р
(аналог 1-20)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 1 |
Теоретическая масса рессоры в сборе, кг | 7,5 |
Полная длина рессоры L, мм | 1160 |
Расчётная длина рессоры L/, мм | 1050 |
Длина переднего конца I, мм | 580 |
Высота пакета Н, мм | 11 |
Сечение, мм | 75х11 |
Длина, мм | 1160 |
Марка стали | 50ХГА |
Лист усиленный задней дополнительной рессоры ГАЗ-3302
Чертёж 1-20/1усСБ ГОСТ Р
(аналог 1-20ус)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 1 |
Теоретическая масса рессоры в сборе, кг | 7,6 |
Полная длина рессоры L, мм | 1160 |
Расчётная длина рессоры L/, мм | 1050 |
Длина переднего конца I, мм | 580 |
Высота пакета Н, мм | 13 |
Сечение, мм | 75х13 |
Длина, мм | 1160 |
Марка стали | 50ХГА |
Рессора ЗИЛ 130 передняя
Чертёж -03/1СБ ГОСТ Р
(аналог -03)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 10 |
Теоретическая масса рессоры в сборе, кг | 46,4 |
Полная длина рессоры L, мм | 1513 |
Расчётная длина рессоры L/, мм | 1350 |
Длина переднего конца I, мм | 740 |
Высота пакета Н, мм | 100 |
Лист 1: Черт. /1 | |
Сечение, мм | 65х10 |
Длина, мм | 1513 |
Масса, кг | 7,7 |
Марка стали | 60С2 |
Лист 2: Черт. /1 | 65х10 |
Сечение, мм | 1440 |
Длина, мм | 7,3 |
Масса, кг | 60С2 |
Марка стали | |
Лист 3: Черт. /1 | |
Сечение, мм | 65х10 |
Длина, мм | 1280 |
Масса, кг | 6,5 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
Шасси ЗИЛ-495810 Седельный тягач ЗИЛ-441510 | 2 2 |
Бортовой ЗИЛ- 431917 | 2 |
Самосвал ЗИЛ ММЗ-555, ММЗ-4502 | 2 |
Рессора ЗИЛ 130 задняя
чертёж 130Д/1СБ ГОСТ Р
(аналог 130Д)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 15 |
Теоретическая масса рессоры в сборе, кг | 79,1 |
Полная длина рессоры L, мм | 1601 |
Расчётная длина рессоры L/, мм | 1410 |
Длина переднего конца I, мм | 791 |
Высота пакета Н, мм | 148 |
Лист 1 в запчасть: Черт. № 000Д | |
Сечение, мм | 75×8 |
Длина, мм | 1601 |
Масса, кг | 7,5 |
Марка стали | 60С2 |
Лист 2 в запчасть: Черт. № 000Д | |
Сечение, мм | 75×10 |
Длина, мм | 1550 |
Масса, кг | 9,1 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
|
