Каталог рессорной продукции (стр. 2 )

Самосвал КАМАЗ-5513, 55111	2
Шасси КАМАЗ-53216, 53213, 53211	2
Седельный тягач КАМАЗ-54112	2
Седельный тягач КАМАЗ-53212	2
6×6 КАМАЗ-53228	2
8×4 КАМАЗ-6540	2

Рессора КАМАЗ 55111 задняя (ЕВРО)

чертёж 12-02/1СБ ГОСТ Р

(аналог 12-02)

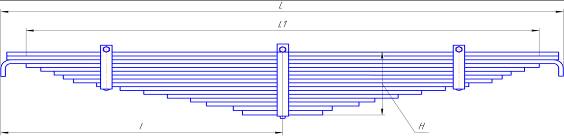

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	10
Теоретическая масса рессоры в сборе, кг	95,4
Полная длина рессоры L, мм	1450
Расчётная длина рессоры L/, мм	1320
Длина переднего конца I, мм	725
Высота пакета Н, мм	168
Лист 1: Черт. № 01-02/1
Сечение, мм	90×18
Длина, мм	1450
Масса, кг	17,7
Марка стали	60С2
Лист 2: Черт. № 02-02/1
Сечение, мм	90×18
Длина, мм	1530
Масса, кг	18,7
Марка стали	60С2
Лист 3: Черт. 03-02/1
Сечение, мм	90×18
Длина, мм	1125
Масса, кг	13,7
Марка стали	60С2

Рессора КАМАЗ-4925 передняя

чертёж 2-10/1СБ ГОСТ Р

(аналог 2-10)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	18
Теоретическая масса рессоры в сборе, кг	98,3
Полная длина рессоры L, мм	1675
Расчётная длина рессоры L/, мм	1500
Длина переднего конца I, мм	830
Высота пакета Н, мм	180
Лист 1: Черт. № 01-01/1
Сечение, мм	75х10
Длина, мм	1675
Масса, кг	9,4
Марка стали	60С2
Лист 2: Черт. № 02-01/1
Сечение, мм	75х10
Длина, мм	1590
Масса, кг	8,9
Марка стали	60С2
Лист 3: Черт. 03-01/1
Сечение, мм	75х10
Длина, мм	1445
Масса, кг	8,2
Марка стали	60С2

ПРИМЕНЕНИЕ

4 х 2 КАМАЗ-4925

2

Рессора КАМАЗ-4310 задняя

чертёж 2/1СБ ГОСТ Р

(аналог 2)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	91,2
Полная длина рессоры L, мм	1450
Расчётная длина рессоры L/, мм	1320
Длина переднего конца I, мм	732
Высота пакета Н, мм	160
Лист 1, -2: Черт. № 1/1
Сечение, мм	90×12
Длина, мм	1450
Масса, кг	11,7
Марка стали	60С2
Лист 3: Черт. № 3/1
Сечение, мм	90×12
Длина, мм	1520
Масса, кг	12,3
Марка стали	60С2

ПРИМЕНЕНИЕ

Бортовой КАМАЗ-5320	2
Вездеход КАМАЗ-43101	2
Седельный тягач КАМАЗ-5410	2
Самосвал КАМАЗ-55102	2
Бортовой модернизированный КАМАЗ-53205	2
Шасси КАМАЗ-43106	2

Рессора КАМАЗ-5322 задняя

чертёж 2/1СБ ГОСТ Р

(аналог 2)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	16
Теоретическая масса рессоры в сборе, кг	153,8
Полная длина рессоры L, мм	1450
Расчётная длина рессоры L/, мм	1320
Длина переднего конца I, мм	732
Высота пакета Н, мм	272
Лист 1, -2: Черт. № 1/1
Сечение, мм	90×16
Длина, мм	1450
Масса, кг	15,8
Марка стали	60С2
Лист 3: Черт. № 3/1
Сечение, мм	90×12
Длина, мм	1520
Масса, кг	12,3
Марка стали	60С2

ПРИМЕНЕНИЕ

6×4 КАМАЗ-65115	2
6×4 КАМАЗ-65116	2
6×4 КАМАЗ-53228	2
6×4 КАМАЗ-43114	2
6×4 КАМАЗ-43118	2

Рессора КАМАЗ-5322 задняя (ЕВРО)

чертёж 2-02/1СБ ГОСТ Р

(аналог 2-02)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	120,9
Полная длина рессоры L, мм	1476
Расчётная длина рессоры L/, мм	1320
Длина переднего конца I, мм	738
Высота пакета Н, мм	210
Лист 1: Черт. № 1-02/1
Сечение, мм	90×18
Длина, мм	1450
Масса, кг	18,3
Марка стали	60С2
Лист 2: Черт. № 2-02/1
Сечение, мм	90×18
Длина, мм	1520
Масса, кг	19,3
Марка стали	60С2

ПРИМЕНЕНИЕ

6×4 КАМАЗ-65115	2
6×4 КАМАЗ-65116	2
6×4 КАМАЗ-53228	2
6×4 КАМАЗ-43114	2
6×4 КАМАЗ-43118	2

Рессора КАМАЗ-65115 (передняя)

чертёж 12/1СБ ГОСТ Р

(аналог 12)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	104,2
Полная длина рессоры L, мм	1950
Расчётная длина рессоры L/, мм	1800
Длина переднего конца I, мм	980
Высота пакета Н, мм	148
Лист 1: Черт. № 01/1
Сечение, мм	90×12
Длина, мм	1950
Масса, кг	16,5
Марка стали	60С2
Лист 2: Черт. № 02/1
Сечение, мм	90×12
Длина, мм	1900
Масса, кг	16,1
Марка стали	60С2
Лист 3: Черт. № 03/1
Сечение, мм	90×14
Длина, мм	1680
Масса, кг	16,0
Марка стали	60С2

ПРИМЕНЕНИЕ

6×4 КАМАЗ-65115	2
6×4 КАМАЗ-65116	2
6×4 КАМАЗ-53228	2
6×4 КАМАЗ-43114	2
6×4 КАМАЗ-43118	2

Рессора КАМАЗ-65115 передняя

Чертёж 12-20/1СБ ГОСТ Р

(аналог 12-20)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	107,6
Полная длина рессоры L, мм	1940
Расчётная длина рессоры L/, мм	1800
Длина переднего конца I, мм	900
Высота пакета Н, мм	148
Лист 1: Черт. № 01-20/1
Сечение, мм	90х12
Длина, мм	1880
Масса, кг	17,0
Марка стали	50ХГФА
Лист 2: Черт. № 02-20/1	90х12
Сечение, мм	1880
Длина, мм	17,7
Масса, кг	50ХГФА
Марка стали
Лист 3: Черт. № 03/1
Сечение, мм	90х12
Длина, мм	1680
Масса, кг	16,5
Марка стали	50ХГФА

ПРИМЕНЕНИЕ
