Каталог рессорной продукции (стр. 4 )

Самосвал Урал 5557-31	2
Шасси Урал 5557-30, 5557-31, , 4320-30	2
Бортовой Урал 4320-31, 4320-30	2
Сед. тягач	2

Рессора «УРАЛ» 55571 задняя усиленная

чертёж 22/1СБ ГОСТ Р

(аналог 22)

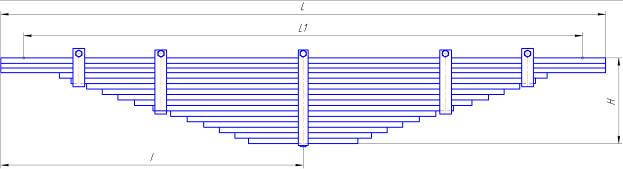

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	15
Теоретическая масса рессоры в сборе, кг	123,1
Полная длина рессоры L, мм	1550
Расчётная длина рессоры L/, мм	1400
Длина переднего конца I, мм	775
Высота пакета Н, мм	180
Лист 1: Черт. № 01/1
Сечение, мм	90х14
Длина, мм	1550
Масса, кг	14,3
Марка стали	60С2А
Лист 2: Черт. № 2/1
Сечение, мм	90х12
Длина, мм	1550
Масса, кг	12,7
Марка стали	60С2А
Лист 3: Черт. № 3/1
Сечение, мм	90х12
Длина, мм	1550
Масса, кг	12,7
Марка стали	60С2А

ПРИМЕНЕНИЕ

Шасси Урал	2
Шасси Урал 4320-30,	2
Бортовой Урал 4320-30	2
Бортовой Урал 4320-31, 5323-20, 3523-22	2
Самосвал Урал ,	2
Самосвал Урал	2

Рессора УРАЛ – 6364 передняя

чертёж 4/1СБ ГОСТ Р

(аналог 4)

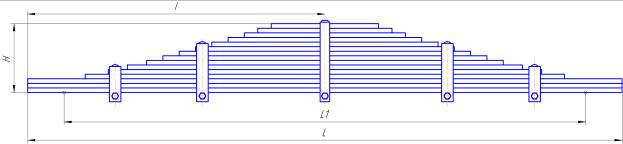

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	13
Теоретическая масса рессоры в сборе, кг	126,7
Полная длина рессоры L, мм	2040
Расчётная длина рессоры L/, мм	1800
Длина переднего конца I, мм	1010
Высота пакета Н, мм	156
Лист 1: Черт. 1/1
Сечение, мм	90х12
Длина, мм	2040
Масса, кг	17,2
Марка стали	60С2
Лист 2: Черт. 2/1
Сечение, мм	90х12
Длина, мм	2040
Масса, кг	17,2
Марка стали	60С2
Лист 3: Черт. 3/1
Сечение, мм	90х12
Длина развёртки, мм	1910
Масса, кг	16,1
Марка стали	60С2

Рессора «УРАЛ» 6364 задняя

чертёж 2/1СБ ГОСТ Р

(аналог 2/1)

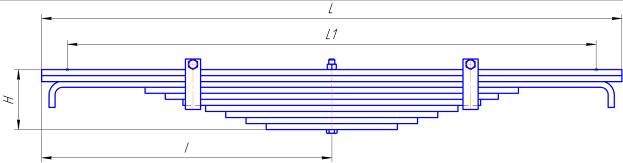

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	13
Теоретическая масса рессоры в сборе, кг	207,6
Полная длина рессоры L, мм	1600
Расчётная длина рессоры L/, мм	1440
Длина переднего конца I, мм	800
Высота пакета Н, мм	286
Лист 1, -2, -3: Черт. № 1/1
Сечение, мм	90х12
Длина, мм	1600
Масса, кг	27,2
Марка стали	60С2

Рессора «УРАЛ» 4320 задняя

чертёж 2/1СБ ГОСТ Р

(аналог 2/1)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	16
Теоретическая масса рессоры в сборе, кг	143,9
Полная длина рессоры L, мм	1550
Расчётная длина рессоры L/, мм	1510
Длина переднего конца I, мм	775
Высота пакета Н, мм	220
Лист 1: Черт. № 1/1
Сечение, мм	90х14
Длина, мм	1550
Масса, кг	15,3
Марка стали	60С2
Лист 2: Черт. № 2/1
Сечение, мм	90х12
Длина, мм	1550
Масса, кг	13,1
Марка стали	60С2

Рессора «УРАЛ» 9506 задняя

чертёж 2-10/1СБ ГОСТ Р

(аналог 2-10/1)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	10
Теоретическая масса рессоры в сборе, кг	60,8
Полная длина рессоры L, мм	1150
Расчётная длина рессоры L/, мм	980
Длина переднего конца I, мм	575
Высота пакета Н, мм	120
Лист 1, -2: Черт. № 1/1
Сечение, мм	90х12
Длина, мм	1150
Масса, кг	9,7
Марка стали	60С2
Лист 3: Черт. № 3/1
Сечение, мм	90х12
Длина, мм	1200
Масса, кг	10,1
Марка стали	60С2

Рессора «УРАЛ» 43206 задняя

чертёж 14/1СБ ГОСТ Р

(аналог 14)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	98,3
Полная длина рессоры L, мм	1840
Расчётная длина рессоры L/, мм	1600
Длина переднего конца I, мм	900
Высота пакета Н, мм	128
Лист 1: Черт. № 01/1
Сечение, мм	90х10
Длина, мм	1840
Масса, кг	12,9
Марка стали	60С2А
Лист 2: Черт. № 02/1
Сечение, мм	90х12
Длина, мм	1848
Масса, кг	15,6
Марка стали	60С2А
Лист 3: Черт. № 03/1
Сечение, мм	90х12
Длина, мм	1685
Масса, кг	14,2
Марка стали	60С2А

ПРИМЕНЕНИЕ

Шасси Урал 43206, 432066	2
Шасси Урал 432067	2
Бортовой Урал 43206, 432066	2
Бортовой Урал 432067	2

Рессора «УРАЛ» 6361 передняя

чертёж 4/1СБ ГОСТ Р

(аналог 4)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	80,8
Полная длина рессоры L, мм	1606
Расчётная длина рессоры L/, мм	1420
Длина переднего конца I, мм	710
Высота пакета Н, мм	124
Лист 1: Черт. № 1/1
Сечение, мм	90х10
Длина, мм	1606
Масса, кг	11,3
Марка стали	60С2А
Лист 2: Черт. № 2-01/1
Сечение, мм	90х10
Длина, мм	1612
Масса, кг	11,4
Марка стали	60С2А
Лист 3: Черт. № 03/1
Сечение, мм	90х12
Длина, мм	1505
Масса, кг	12,7
Марка стали	60С2А

Рессора «УРАЛ» 55224 передняя

чертёж 14/1СБ ГОСТ Р

(аналог 14)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	81,6
Полная длина рессоры L, мм	1606
Расчётная длина рессоры L/, мм	1420
Длина переднего конца I, мм	710
Высота пакета Н, мм	128
Лист 1: Черт. № 1/1
Сечение, мм	90х10
Длина, мм	1606
Масса, кг	11,3
Марка стали	60С2А
Лист 2: Черт. № 2-01/1
Сечение, мм	90х10
Длина, мм	1612
Масса, кг	11,4
Марка стали	60С2А
Лист 3: Черт. № 03/1
Сечение, мм	90х12
Длина, мм	1505
Масса, кг	12,7
Марка стали	60С2А
