Прицеп МАЗ-8572 | 2 |
Рессора 8335-40 передняя
Чертёж 2012/1СБ ГОСТ Р
(аналог 8335.402902.12)

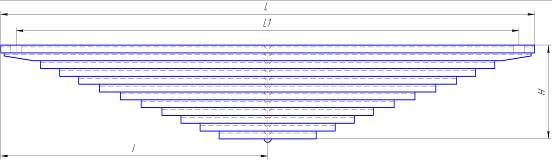

Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 10 |
Теоретическая масса рессоры в сборе, кг | 70,8 |
Полная длина рессоры L, мм | 1360 |
Расчётная длина рессоры L/, мм | 1160 |
Длина переднего конца I, мм | 680 |
Высота пакета Н, мм | 120 |
Лист 1, -2: Черт. № 000/1; -102/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1360 |
Масса, кг | 11,5 |
Марка стали | 60С2А |
Лист 3: Черт. № 000/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1280 |
Масса, кг | 11,1 |
Марка стали | 60С2А |
Рессора 12-01/1 задняя
чертёж 12-01/1СБ ГОСТ Р
(аналог 12)

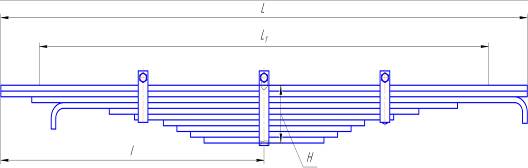

Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 18 |
Теоретическая масса рессоры в сборе, кг | 95,9 |
Полная длина рессоры L, мм | 1601 |
Расчётная длина рессоры L/, мм | 1410 |
Длина переднего конца I, мм | 785 |
Высота пакета Н, мм | 180 |
Лист 1: Черт. № 01/1 | |
Сечение, мм | 75х10 |
Длина, мм | 1601 |
Масса, кг | 9,4 |
Марка стали | 60С2 |
Лист 2: Черт. № 02/1 | |
Сечение, мм | 75х10 |
Длина, мм | 1550 |
Масса, кг | 9,1 |
Марка стали | 60С2 |
Лист 3: Черт. № 03/1 | |
Сечение, мм | 75х10 |
Длина, мм | 1380 |
Масса, кг | 8,1 |
Марка стали | 60С2 |
Рессора 12-01/1 задняя дополнительная
чертёж 12-01/1СБ ГОСТ Р
(аналог 12)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 9 |
Теоретическая масса рессоры в сборе, кг | 36,6 |
Полная длина рессоры L, мм | 1150 |
Расчётная длина рессоры L/, мм | 1056 |
Длина переднего конца I, мм | 575 |
Высота пакета Н, мм | 90 |
Лист 1: Черт. № 01/1 | |
Сечение, мм | 75х10 |
Длина, мм | 1150 |
Масса, кг | 6,7 |
Марка стали | 60С |
Рессора 941 задняя
чертёж -02/1СБ ГОСТ Р
(аналог -02)

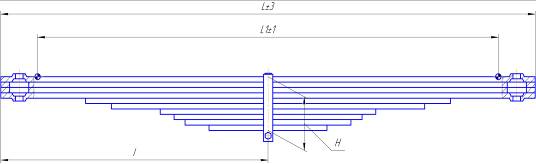

Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 11 |
Теоретическая масса рессоры в сборе, кг | 89,6 |
Полная длина рессоры L, мм | 1595 |
Расчётная длина рессоры L/, мм | 1345 |
Длина переднего конца I, мм | 920 |
Высота пакета Н, мм | 142 |
Лист 1: Черт. /1 | |
Сечение, мм | 90х14 |
Длина, мм | 1585 |
Масса, кг | 15,6 |
Марка стали | 60С2 |
Лист 2: Черт. /1 | |
Сечение, мм | 90х14 |
Длина, мм | 1675 |
Масса, кг | 16,5 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
Прицеп ОдАЗ-9798 | 4 |
Полуприцеп МАЗ-9397 | 2 |
Полуприцеп МАЗ-9389 | 2 |
Полуприцеп МАЗ-93971 | 2 |
Рессора 9554 задняя
чертёж 2-10/1СБ ГОСТ Р
(аналог 2-10)
(бобышка вверх)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 10 |
Теоретическая масса рессоры в сборе, кг | 94,0 |
Полная длина рессоры L, мм | 1450 |
Расчётная длина рессоры L/, мм | 1250 |
Длина переднего конца I, мм | 725 |
Высота пакета Н, мм | 140 |
Лист 1: Черт. 1-10/1 | |
Сечение, мм | 90х14 |
Длина, мм | 1450 |
Масса, кг | 14,3 |
Марка стали | 60С2 |
Лист 2: Черт. 2-10/1 | |
Сечение, мм | 90х14 |
Длина, мм | 1450 |
Масса, кг | 14,3 |
Марка стали | 60С2 |
Рессора 9554 задняя
чертёж 2-30/1СБ ГОСТ Р
(аналог 2-30)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 6 |
Теоретическая масса рессоры в сборе, кг | 57,8 |
Полная длина рессоры L, мм | 1450 |
Расчётная длина рессоры L/, мм | 1250 |
Длина переднего конца I, мм | 725 |
Высота пакета Н, мм | 84 |
Лист 1: Черт. 1-30/1 | |
Сечение, мм | 90х14 |
Длина, мм | 1450 |
Масса, кг | 14,3 |
Марка стали | 60С2 |
Лист 2: Черт. 2-30/1 | |
Сечение, мм | 90х14 |
Длина, мм | 1450 |
Масса, кг | 14,3 |
Марка стали | 60С2 |
Рессора 9554 задняя
чертёж 2-90/1СБ ГОСТ Р
(аналог 2-90)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 5 |
Теоретическая масса рессоры в сборе, кг | 50,2 |
Полная длина рессоры L, мм | 1450 |
Расчётная длина рессоры L/, мм | 1250 |
Длина переднего конца I, мм | 725 |
Высота пакета Н, мм | 140 |
Лист 1: Черт. 1-30/1 | |
Сечение, мм | 90х14 |
Длина, мм | 1450 |
Масса, кг | 14,3 |
Марка стали | 60С2 |
Лист 2: Черт. 2-30/1 | |
Сечение, мм | 90х14 |
Длина, мм | 1450 |
Масса, кг | 14,3 |
Марка стали | 60С2 |
Рессора 9907 задняя
Чертёж 2/1СБ ГОСТ Р
(аналог 9907.002912.012)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 8 |
Теоретическая масса рессоры в сборе, кг | 64,3 |
Полная длина рессоры L, мм | 1360 |
Расчётная длина рессоры L/, мм | 1160 |
Длина переднего конца I, мм | 680 |
Высота пакета Н, мм | 96 |
Лист 1, -2: Черт. № 1/1; - 102/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1360 |
Масса, кг | 11,6 |
Марка стали | 60С2 |
Лист 3: Черт. № 3/1 | |
Сечение, мм | 90х12 |
Длина, мм | 1420 |
Масса, кг | 12,0 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
Полуприцеп ЧМЗАП-9907 | |
Рессора ТАТРА-815 передняя
чертёж 207 599 044 4/1СБ ГОСТ Р
(аналог 207 599 044 4)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 12 |
Теоретическая масса рессоры в сборе, кг | 231,7 |
Полная длина рессоры L, мм | 1740 |
Расчётная длина рессоры L/, мм | 1648 |
Длина переднего конца I, мм | 870 |
Высота пакета Н, мм | 240 |
Лист 1: Черт. 990 /б | |
Сечение, мм | 20х120 |
Длина, мм | 1740 |
Масса, кг | 32,8 |
Марка стали | 60С2 |
Лист 2: Черт. 990 /б | |
Сечение, мм | 20х120 |
Длина, мм | 1740 |
Масса, кг | 32,8 |
Марка стали | 60С2 |
Лист 3: Черт. 990 /б | |
Сечение, мм | 20х120 |
Длина, мм | 1510 |
Масса, кг | 28,5 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
|
