Каталог рессорной продукции (стр. 9 )

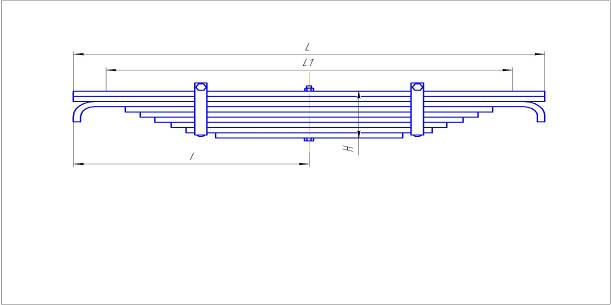

Рессора МЖИГ 304.241.002-03

чертёж МЖИГ 304.241.002-03 СБ ГОСТ Р

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	7
Теоретическая масса рессоры в сборе, кг	10,8
Полная длина рессоры L, мм	744
Расчётная длина рессоры L/, мм	590
Длина переднего конца I, мм	372
Высота пакета Н, мм	56
Лист 1: Черт. № 000.364.001
Сечение, мм	50х8
Длина, мм	744
Масса, кг	2,4
Марка стали	60С2
Лист 2: Черт. № 000.361.002
Сечение, мм	50х8
Длина, мм	720
Масса, кг	2,3
Марка стали	60С2

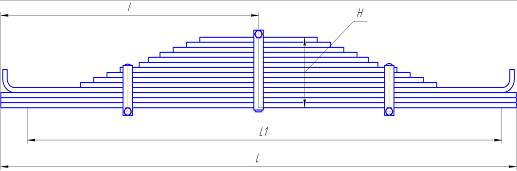

Рессора 9911 задняя

чертёж 9911./1СБ ГОСТ Р

(аналог 012-30)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	10
Теоретическая масса рессоры в сборе, кг	52,3
Полная длина рессоры L, мм	1100
Расчётная длина рессоры L/, мм	910
Длина переднего конца I, мм	550
Высота пакета Н, мм	106
Лист 1, -2: Черт. № 000./1
Сечение, мм	90х12
Длина, мм	1100
Масса, кг	9,2
Марка стали	60С2А
Лист 3: Черт. № 000./1
Сечение, мм	90х12
Длина, мм	1170
Масса, кг	9,8
Марка стали	60С2А

ПРИМЕНЕНИЕ

Полуприцеп ,	6
Полуприцеп ,	6
Полуприцеп ,	6
Полуприцеп	4
Полуприцеп БЦМЗЗ	4

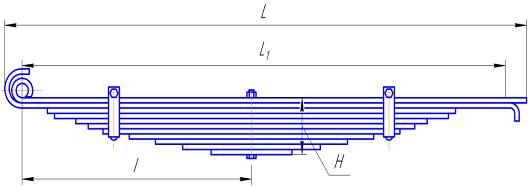

Рессора 2ПТС-4

чертёж 887Б-1СБ ГОСТ Р

(аналог 887Б)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	9
Теоретическая масса рессоры в сборе, кг	33,6
Полная длина рессоры L, мм	1192
Расчётная длина рессоры L/, мм	1050
Внутренний диаметр ушка, мм	28
Высота пакета Н, мм	90
Лист 1: Черт. № 000Б/1
Сечение, мм	65х10
Длина, мм	1179
Масса, кг	6,4
Марка стали	60С2
Лист 2: Черт. № 000Б/1
Сечение, мм	65х10
Длина, мм	1192
Масса, кг	6,7
Марка стали	60С2
Лист 3: Черт. № 000Б/1
Сечение, мм	65х10
Длина, мм	930
Масса, кг	4,7
Марка стали	60С2

ПРИМЕНЕНИЕ

Тракторные прицепы 2ПТС-4	4
Тракторные прицепы 2ПТС-6	4

Рессора 2ПТС-6

чертёж РШ13.2ПТС/1СБ ГОСТ Р

(аналог РШ13.2ПТС)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	41,5
Полная длина рессоры L, мм	1215
Расчётная длина рессоры L/, мм	1030
Длина переднего конца I, мм	535
Высота пакета Н, мм	110
Лист 1: Черт. № РШ13.2ПТС/1
Сечение, мм	65х10
Длина, мм	1250
Масса, кг	6,4
Марка стали	60С2
Лист 2: Черт. № РШ13.2ПТС/1
Сечение, мм	65х10
Длина, мм	1250
Масса, кг	6,4
Марка стали	60С2
Лист 3: Черт. № РШ13.2ПТС/1
Сечение, мм	65х10
Длина, мм	900
Масса, кг	4,6
Марка стали	60С2

ПРИМЕНЕНИЕ

Прицеп 2ПТС-6

Рессора прицепа 93853 задняя

чертёж 12-20/1СБ ГОСТ Р

(аналог 12-20)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	13
Теоретическая масса рессоры в сборе, кг	88,5
Полная длина рессоры L, мм	1360
Расчётная длина рессоры L/, мм	1160
Длина переднего конца I, мм	680
Высота пакета Н, мм	156
Лист 1, -2: Черт. 01-20/1
Сечение, мм	90х12
Длина, мм	1360
Масса, кг	11,5
Марка стали	60С2А
Лист 3: Черт. 03-20/1
Сечение, мм	90х12
Длина, мм	1420
Масса, кг	12,0
Марка стали	60С2А

ПРИМЕНЕНИЕ

Полуприцеп ,	4
Полуприцеп ,	4
Полуприцеп ,	4
Полуприцеп ,	6

Рессора прицепа 603000 задняя

чертёж 603000.2912012/1 СБ ГОСТ Р

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	11
Теоретическая масса рессоры в сборе, кг	117,9
Полная длина рессоры L, мм	1550
Расчётная длина рессоры L/, мм	950
Длина переднего конца I, мм	575
Высота пакета Н, мм	198
Лист 1: Черт. № 000.2912101/1
Сечение, мм	90х18
Длина, мм	1150
Масса, кг	14,0
Марка стали	60С2
Лист 4: Черт. № 2/1
Сечение, мм	90х18
Длина, мм	1290
Масса, кг	15,7
Марка стали	60С2

ПРИМЕНЕНИЕ

Прицепная техника

2

Рессора 603010 задняя

чертёж 603010.2912012/1 СБ ГОСТ Р

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	9
Теоретическая масса рессоры в сборе, кг	99,5
Полная длина рессоры L, мм	1150
Расчётная длина рессоры L/, мм	950
Длина переднего конца I, мм	575
Высота пакета Н, мм	162
Лист 1: Черт. 603000.2912101/1
Сечение, мм	90х18
Длина, мм	1150
Масса, кг	14,4
Марка стали	60С2
Лист 3: Черт. 603000.291103/1
Сечение, мм	90х18
Длина развёртки, мм	1290
Масса, кг	16,2
Марка стали	60С2

ПРИМЕНЕНИЕ

Прицепная техника

Рессора 9379 задняя

Чертёж 2/1СБ ГОСТ Р

(аналог 2)

Рессора показана в спрямлённом состоянии

ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество листов, шт.	12
Теоретическая масса рессоры в сборе, кг	73,4
Полная длина рессоры L, мм	1160
Расчётная длина рессоры L/, мм	920
Длина переднего конца I, мм	575
Высота пакета Н, мм	144
Лист 1, -2: Черт. № 1/1;-102/1
Сечение, мм	90х12
Длина, мм	1150
Масса, кг	9,7
Марка стали	50ХГФА
Лист 3: Черт. № 3/1
Сечение, мм	90х12
Длина, мм	1160
Масса, кг	9,8
Марка стали	50ХГФА

ПРИМЕНЕНИЕ
