Шасси ЗИЛ-495810 | 2 |
Седельный тягач ЗИЛ-441510 | 2 |
Бортовой ЗИЛ - 431917 | 2 |
Самосвал ЗИЛ ММЗ-555, 554В, ММЗ-4502, ЗИЛ-130АМ, 130В2 | 2 |
Прицеп ГКБ-8350, 8527 | 2 |
Рессора ЗИЛ 130 задняя
чертёж 130Д/1СБ ГОСТ Р
(аналог 130Д)

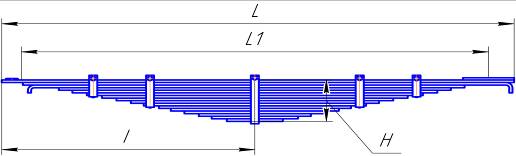

Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 16 |
Теоретическая масса рессоры в сборе, кг | 78,9 |
Полная длина рессоры L, мм | 1601 |
Расчётная длина рессоры L/, мм | 1410 |
Длина переднего конца I, мм | 791 |
Высота пакета Н, мм | 156 |
Лист 1 в запчасть: Черт. № 000Д | |
Сечение, мм | 75×8 |
Длина, мм | 1601 |
Масса, кг | 7,5 |
Марка стали | 60С2 |
Лист 2: Черт. № 000Д/1 | |
Сечение, мм | 75×8 |
Длина, мм | 1550 |
Масса, кг | 7,3 |
Марка стали | 60С2 |
Лист 3 в запчасть: Черт. № 000Д | |
Сечение, мм | 75×10 |
Длина, мм | 1380 |
Масса, кг | 8,1 |
Марка стали | 60С 2 |
Лист 4 в запчасть: Черт. № 000Д | |
Сечение, мм | 75×10 |
Длина, мм | 1220 |
Масса, кг | 7,2 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
Шасси ЗИЛ-495810 | 2 |
Седельный тягач ЗИЛ - 441510 | 2 |
Бортовой ЗИЛ - 431917 | 2 |
Самосвал ЗИЛ ММЗ-555, 554В, ММЗ-4502, ЗИЛ-130АМ, 130В2 | 2 |
Прицеп ГКБ-8350, 8527 | 2 |
Рессора ЗИЛ 130 задняя дополнительная
чертёж -02/1СБ ГОСТ Р
(аналог -02)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 9 |
Теоретическая масса рессоры в сборе, кг | 29,7 |
Полная длина рессоры L, мм | 1150 |
Расчётная длина рессоры L/, мм | 1050 |
Длина переднего конца I, мм | 575 |
Высота пакета Н, мм | 72 |
Лист 1: Черт. /1 | |
Сечение, мм | 75×8 |
Длина, мм | 1150 |
Масса, кг | 5,4 |
Марка стали | 60С2 |
Лист 2: Черт. /1 | |
Сечение, мм | 75×8 |
Длина, мм | 1060 |
Масса, кг | 4,9 |
Марка стали | 60С2 |
Лист 3: Черт. /1 | |
Сечение, мм | 75×8 |
Длина, мм | 960 |
Масса, кг | 4.5 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
Шасси ЗИЛ-495810 | 2 |
Седельный тягач ЗИЛ - 441510 | 2 |
Бортовой ЗИЛ - 431917 | 2 |
Самосвал ЗИЛ ММЗ-555, 554В, ММЗ-4502 | 2 |
Рессора ЗИЛ 5301 передняя
чертёж 2-02/1СБ ГОСТ Р
(аналог 2-02)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 7 |
Теоретическая масса рессоры в сборе, кг | 46,0 |
Полная длина рессоры L, мм | 1640 |
Расчётная длина рессоры L/, мм | 1575 |
Длина переднего конца I, мм | 645 |
Высота пакета Н, мм | 70 |
Лист 1: Черт. № 1-02/1 | |
Сечение, мм | 75х10 |
Длина, мм | 1640 |
Масса, кг | 10,95 |
Марка стали | 60С2 |
Лист 2: Черт. № 2-02/1 | |
Сечение, мм | 75х10 |
Длина, мм | 1585 |
Масса, кг | 9,3 |
Марка стали | 60С2 |
Лист 5 с хомутами: Черт. № 5-02/1 | |
Сечение, мм | 75х10 |
Длина, мм | 830 |
Масса, кг | 4,9 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
Бортовой ЗИЛ-5301АО, ЗИЛ-5301ДО | 2 |
Бортовой ЗИЛ-5301ТО | 2 |
Фургон ЗИЛ-5301АА | 2 |
Шасси ЗИЛ-5301БО (ЗИЛ-5301ЕО) | 2 |
Шасси ЗИЛ-5301ГА | 2 |
Рессора ЗИЛ 5301 задняя
чертёж 2-02/1СБ ГОСТ Р
(аналог 2-02)
Рессора показана в спрямлённом состоянии
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 14 |
Теоретическая масса рессоры в сборе, кг | 82,5 |
Полная длина рессоры L, мм | 1575 |
Расчётная длина рессоры L/, мм | 1500 |
Длина переднего конца I, мм | 750 |
Высота пакета Н, мм | 140 |
Лист 1: Черт. № 1-02/1 | |
Сечение, мм | 75х10 |
Длина, мм | 1575 |
Масса, кг | 10,51 |
Марка стали | 60С2 |
Лист 2: Черт. № 2-02/1 | |
Сечение, мм | 75х10 |
Длина, мм | 1555 |
Масса, кг | 9,862 |
Марка стали | 60С2 |
Лист 3: Черт. № 3-02/1 | |
Сечение, мм | 75х10 |
Длина, мм | 1515 |
Масса, кг | 8,893 |
Марка стали | 60С2 |
Лист 5 с хомутами: Черт. № 0-02/1 | |
Сечение, мм | 75х10 |
Длина, мм | 1200 |
Масса, кг | 7,416 |
Марка стали | 60С2 |
ПРИМЕНЕНИЕ
Бортовой ЗИЛ-5301АО, ЗИЛ-5301ДО | 2 |
Бортовой ЗИЛ-5301ТО | 2 |
Фургон ЗИЛ-5301АА | 2 |
Шасси ЗИЛ-5301БО (ЗИЛ-5301ЕО) | 2 |
Шасси ЗИЛ-5301ГА | 2 |
Рессора МЖИГ 304.241.002
чертёж МЖИГ 304.241.002 СБ ГОСТ Р
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 3 |
Теоретическая масса рессоры в сборе, кг | 6,8 |
Полная длина рессоры L, мм | 744 |
Расчётная длина рессоры L/, мм | 590 |
Длина переднего конца I, мм | 372 |
Высота пакета Н, мм | 24 |
Лист 1: Черт. № 000.364.001 | |
Сечение, мм | 50х8 |
Длина, мм | 744 |
Масса, кг | 2,4 |
Марка стали | 60С2 |
Лист 2: Черт. № 000.361.002 | |
Сечение, мм | 50х8 |
Длина, мм | 720 |
Масса, кг | 2,3 |
Марка стали | 60С2 |
Рессора МЖИГ 304.241.002-01
чертёж МЖИГ 304.241.002-01 СБ ГОСТ Р
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 6 |
Теоретическая масса рессоры в сборе, кг | 9,8 |
Полная длина рессоры L, мм | 744 |
Расчётная длина рессоры L/, мм | 590 |
Длина переднего конца I, мм | 372 |
Высота пакета Н, мм | 48 |
Лист 1: Черт. № 000.364.001 | |
Сечение, мм | 50х8 |
Длина, мм | 744 |
Масса, кг | 2,4 |
Марка стали | 60С2 |
Лист 2: Черт. № 000.361.002 | |
Сечение, мм | 50х8 |
Длина, мм | 720 |
Масса, кг | 2,3 |
Марка стали | 60С2 |
Рессора МЖИГ 304.241.002-02
чертёж МЖИГ 304.241.002-02 СБ ГОСТ Р
ТЕХНИЧЕСКИЕ ДАННЫЕ
Количество листов, шт. | 4 |
Теоретическая масса рессоры в сборе, кг | 7,8 |
Полная длина рессоры L, мм | 744 |
Расчётная длина рессоры L/, мм | 590 |
Длина переднего конца I, мм | 372 |
Высота пакета Н, мм | 32 |
Лист 1: Черт. № 000.364.001 | |
Сечение, мм | 50х8 |
Длина, мм | 744 |
Масса, кг | 2,4 |
Марка стали | 60С2 |
Лист 2: Черт. № 000.361.002 | |
Сечение, мм | 50х8 |
Длина, мм | 720 |
Масса, кг | 2,3 |
Марка стали | 60С2 |
|
