Устройство монолитных, сборных и сборно-монолитных бетонных и железобетонных конструкций при строительстве и монтаже зданий и сооружений, реконструкции и капитальном ремонте действующих предприятий (стр. 11 )

Таблица 2.3

Наименование изделий	Защитный слой бетона, мм
Плиты и стенки толщиной:
До 100 включительно	10
Свыше 100	15
Балки и ребра высотой:
Менее 250	15
250 и более Колонны Фундаменты сборные	20 20 30

13.  Стальные закладные детали, анкеры должны быть изготовлены из стали вида и класса, указанных в проекте. Размеры деталей и их расположение должны соответствовать указаниям в рабочих чертежах или ТУ.

Отклонения по толщине деталей должны быть в пределах допусков на листовую или полосовую сталь, из которой изготовлены детали.

Рабочие плоскости закладных деталей должны быть заделаны заподлицо с плоскостью изделия или выступать над ней не более 3 мм. Смещение осей закладных деталей от их проектного положения не должно превышать ±5 мм. Закладные детали, которые могут подвергаться в процессе эксплуатации коррозии, должны иметь антикоррозийную защиту.

14.  Бетонные поверхности конструкций подразделяются на категории А1-А7 (ГОСТ 13015.0-2003 [47]). В зависимости от категории, устанавливаемые ГОСТ и ТУ на конструкции конкретных видов, размеры раковин, местных наплывов и впадин на бетонной поверхности и сколов ребер не должны превышать значений, указанных в табл. 2.4.

Таблица 2.4

Категория бетонной поверхности конструкции	Диаметр или наибольший размер раковин, мм	Высота местного наплыва (выступа) или глубина впадины, мм	Глубина скола бетона на ребре, измеряемая по поверхности конструкции, мм	Суммарная длина сколов бетона на 1 м ребра, мм
А1	Глянцевая по эталону	2	20
А2	1	1	5	50
А3	4	2	5	50
А4	10	1	5	50
А5	Не регламентируется -	10	100
А6	15	3	10	100
А7	20	5 -	20	Не регламентируется -

Не допускаются: на поверхности конструкций участки неуплотненного бетона, на лицевых поверхностях - жировые и ржавые пятна, а также трещины в бетоне конструкций. Открытые поверхности стальных закладных изделий, выпуски арматуры, монтажные петли и строповочные отверстия должны быть очищены от наплывов бетона.

15.  Величина отпускной прочности бетона конструкций и изделий должна быть не менее нормируемых значений, указанных в ГОСТ или ТУ на конкретные виды изделий.

Таблица 2.5

Виды бетона	Нормируемая отпускная прочность, %, от класса или марки бетона по прочности на сжатие
в теплый период года	в холодный период года
Тяжелый, легкий бетон	70	85
класса В12,5 и выше
Легкий бетон класса	80	90
В10
и ниже
Автоклавный бетон	100	100

16.  Прочность бетона следует определять по ГОСТ на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях по ГОСТ 18105.1-86*, морозостойкость - по ГОСТ 10060.0(1,2,3,4)-95.

17.  Маркировка конструкций и изделий должна производиться по ГОСТ 13015.2-81*. Маркировочные надписи и знаки следует наносить на торцевой стороне или на концевом участке конструкции несмываемой краской.

18.  Транспортировать и хранить конструкции, изделия следует в соответствии с требованиями ГОСТ 13015.4-84 или ТУ на конкретные виды конструкций. Условия хранения и транспортирования должны обеспечивать сохранность конструкций и изделий от повреждений.

Конструкции и изделия должны укладываться на деревянные прокладки, располагаемые в установленных местах. По ГОСТ или ТУ на конструкции конкретных видов прокладки необходимо располагать строго по одной вертикали при хранении конструкций, изделий в штабеле. Все конструкции и изделия при хранении должны быть рассортированы по видам и маркам.

2.3.Монтаж фундаментов и конструкций подземной части
зданий и сооружений

1.  Монтаж блоков фундаментов стаканного типа и их элементов в плане следует производить относительно разбивочных осей по двум взаимно перпендикулярным направлениям, совмещая осевые риски фундаментов с ориентирами, закрепленными на основании, или контролируя правильность установки геодезическими приборами.

2.  Монтаж блоков ленточных фундаментов и стен подвала следует производить, начиная с установки маячных блоков в углах здания и на пересечении осей. Маячные блоки устанавливают, совмещая их осевые риски с рисками разбивочных осей, по двум взаимно перпендикулярным направлениям. К монтажу рядовых блоков следует приступать после выверки положения маячных блоков в плане и по высоте.

3.  Фундаментные блоки следует монтировать на выровненный до проектной отметки слой песка. Монтаж блоков фундаментов на покрытые водой или снегом основания не допускается.

4.  Монтаж блоков стен подвала следует выполнять с соблюдением перевязки. Рядовые блоки следует монтировать, ориентируя низ по обрезу блоков нижнего ряда, верх по разбивочной оси. Блоки наружных стен, устанавливаемые ниже уровня грунта, необходимо выравнивать по внутренней стороне стены, а выше - по наружной. Вертикальные и горизонтальные швы между блоками должны быть заполнены раствором и расшиты с двух сторон.

5.  При монтаже блоков фундаментов и стен подземной части зданий необходимо соблюдать требования, приведенные в табл. 2.6.

Таблица 2.6

(СНиП 3.03.01-87 [31], таблица 12)

Технические требования	Предельные отклонения, мм	Контроль (метод, объем, вид регистрации)
1. Отклонение от совмещения установочных ориентиров фундаментных блоков и стаканов фундаментов с рисками разбивочных осей	12	Измерительный, каждый элемент, геодезическая исполнительная схема
2. Отклонение отметок опорной поверхности дна стаканов фундаментов от проектных:		То же
до устройства выравнивающего слоя по дну стакана	-20
после устройства выравнивающего слоя по дну стакана	±5
3. Отклонение отметки выравнивающего слоя песка под блоки от проектной	-15	»
4. Отклонение от вертикали верха	12	»
плоскостей блоков стен

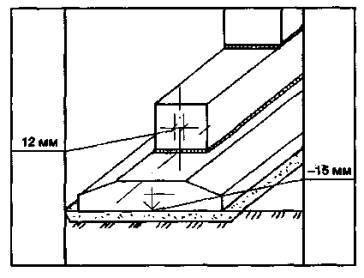

Рис.2.1 - Предельные отклонения при монтаже блоков
ленточных фундаментов

Рис.2.2 - Предельные отклонения при монтаже блоков стен
подземной части зданий

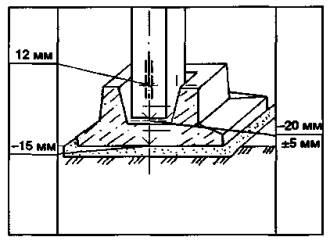

Рис.2.3 - Предельные отклонения при установке блоков
фундаментов стаканного типа

2.4.Монтаж элементов конструкций надземной части зданий и
сооружений, в том числе колонн, рам, ригелей, ферм,
балок, плит, поясов, панелей стен и перегородок

2.4.1.  Монтаж колонн и рам

1.  Монтаж колонн и рам разрешается производить только после инструментальной проверки соответствия проекту планового и высотного положения фундаментов и приемки их по акту.

2.  Проектное положение колонн и рам следует выверять по двум взаимно перпендикулярным направлениям.

Низ колонн следует выверять, совмещая риски, обозначающие их геометрические оси в нижнем сечении, с рисками разбивочных осей или геометрических осей ниже установленных колонн. Способ опирания колонн на дно стакана должен обеспечивать закрепление колонн от горизонтального перемещения на период до замоноличивания узла.

3.  Верх колонн многоэтажных зданий следует выверять, совмещая геометрические оси колонн в верхнем сечении с рисками разбивочных осей, а колонн одноэтажных зданий - совмещая геометрические оси колонн в верхнем сечении с геометрическими осями в нижнем сечении.

4.  Выверку низа рам в продольном и поперечном направлениях следует производить путем совмещения рисок геометрических осей с рисками разбивочных осей или осей стоек в верхнем сечении нижестоящей рамы.

Выверку верха рам надлежит производить: из плоскости рам - путем совмещения рисок осей стоек рам в верхнем сечении относительно разбивочных осей, в плоскости рам - путем соблюдения отметок опорных поверхностей стоек рам.

5.  Применение непредусмотренных проектом прокладок в стыках колонн и стоек рам для выравнивания высотных отметок и приведения их в вертикальное положение без согласования с проектной организацией не допускается.

6.  При установке колонн и рам необходимо соблюдать требования, приведенные в табл. 2.7.

Таблица 2.7

(СНиП 3.03.01-87 [31], таблица 12)

Технические требования	Предельные отклонения, мм	Контроль (метод, объем, вид регистрации)
1. Отклонение от совмещения ориентиров (рисок геометрических осей, граней) в нижнем сечении колонн, рам с установочными ориентирами (рисками разбивочных или геометрических осей)	8	Измерительный, каждый элемент, геодезическая исполнительная схема
2. Отклонение осей колонн одноэтажных зданий в верхнем сечении от вертикали при их длине, м:
до 4	20	То же
свыше 4 до 8	25
свыше 8 до 16	30
свыше 16 до 25	40
3. Разность отметок верха колонн или их опорных площадок (кронштейнов, консолей) одноэтажных зданий при их длине, м		То же
до 4	14
свыше 4 до 8	16
свыше 8 до 16	20
свыше 16 до 25
4. Отклонение от совмещения ориентиров (рисок геометрических осей) в верхнем сечении колонн многоэтажных зданий с рисками разбивочных осей при длине колонн, м:		»
до 4	12
свыше 4 до 8	15
свыше 8 до 16	20
свыше 16 до 25	25
5. Разность отметок верха колонн каждого яруса многоэтажного здания (сооружения) в пределах выверяемого участка при: контактной установке установке по маякам		»
12 + 2n
10
Примечание: п - порядковый номер яруса колонн.

7.  При монтаже должен осуществляться постоянный геодезический контроль за соответствием положения конструкций проектному решению. Результаты геодезического контроля отдельных участков и ярусов должны оформляться исполнительной схемой.
