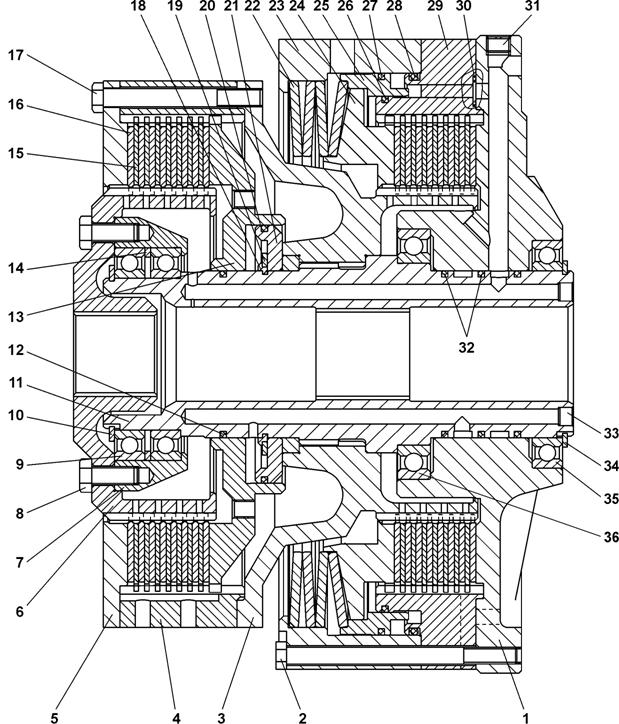

Рисунок 4.16 Гидротрансформатор с редуктором привода насосов

Figure 4.16 Torque converter with pump drive reduction gear

	№ рис.	4.16
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1		Втулка	Bushing	1	1
2	38327	Пружина	Spring	1	1
3		Шайба 10 ОТ ГОСТ 6402-70	Washer 10 OT GOST 6402-70	16	16
4	28 0230	Болт М10-6g´25 ГОСТ 7796-70	Bolt М10-6g´25 GOST 7796-70	14
		Болт М10-6g´25 ГОСТ 7796-70	Bolt М10-6g´25 GOST 7796-70		14
5		Кольцо ТУ	Ring ТU	3	3
6		Крышка	Cover	3	3
7		Пробка	Plug	1	1
8		Кольцо ТУ	Ring ТU	12	12
9	375331	Пробка	Plug	1
		Пробка	Plug		1
10		Переходник	Adapter	1
	20	Переходник	Adapter		1
11	1	Болт зажимной	Clamp bolt	1
	1-20	Болт зажимной	Clamp bolt		1
12		Датчик аварийного давления масла 3602.3829 ТУ37.453.092-93	Emergency oil pressure sensor 3602.3829 ТU 37.453.092-93	1	1
13		Шайба	Ring	2	2
14		Кольцо	Washer	5	5
15		Крышка	Cover	1	1
16		Кольцо ТУ	Ring ТU	3	3
17		Втулка	Bushing	1	1
18	СП(SP)	Клапан	Valve	1	1
19		Угольник	Angle-piece	3	3
20		Штуцер	Pipe union	3
	20	Штуцер	Pipe union		3
21	37 0260	Пробка 3-КГ 1/4" ТУ 23.1.506-91	Plug 3-kg1/4² ТU 23.1.506-91	1	1
22	28 0388	Болт М12-6g´90 ГОСТ 7795-70	Bolt М12-6g´90 GOST 7796-70	4
	28 0388-20	Болт М12-6g´90 ГОСТ 7795-70	Bolt М12-6g´90 GOST 7796-70		4
23		Шайба 12 ОТ ГОСТ 6402-70	Washer 12 OT GOST 6402-70	44	44

	№ рис.	4.16
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
24	СП(SP)	Клапан	Valve	1
	-20СП(SP)	Клапан	Valve		1
25		Прокладка	Gasket	1
	-20	Прокладка	Gasket		1
26		Кольцо ТУ	Ring ТU	2	2
27		Кольцо ТУ	Ring ТU	2	2
28		Кольцо ТУ	Ring ТU	1	1
