Трансмиссия (стр. 12 )

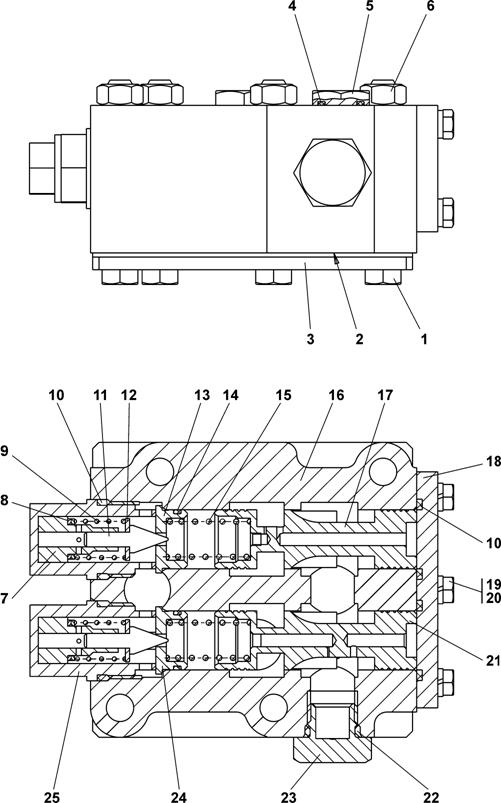

Рисунок 4.18 Клапан

Figure 4.18 Valve

4СП Клапан SP Valve
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
4.18	CП(SP)	Клапан	Valve	´
	-20СП(SP)	Клапан	Valve		´

	№ рис.	4.18
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1	31 5180	Шайба	Washer	4	4
2		Кольцо ТУ	Ring 2- 51-1668 ТU	1	1
3		Пробка	Plug	1	1
4	38 5487-01	Пружина	Spring	1	1
5		Клапан	Valve	1	1
6	45 0161	Прокладка	Gasket	1	1
7		Болт М8-6g´20 ГОСТ 7796-70	Bolt М8-6g´20 GOST 7796-70	4	4
8		Шайба 8Т ГОСТ 6402-70	Washer 8T GOST 6402-70	4	4
9		Крышка	Cover	1	1
10		Корпус	Housing	1
	-20	Корпус	Housing		1
11		Золотник	Spool	1	1
12		Кольцо ТУ	Ring ТU	1	1
13	37 5331	Пробка	Plug	1
	37 5331-20	Пробка	Plug		1

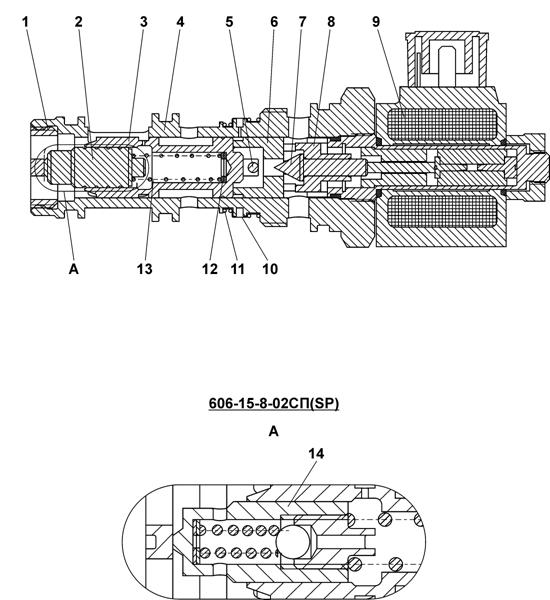

Рисунок 4.19 Клапан

Figure 4.19 Valve

4СП/-02СП Клапан SP/-02SP Valve
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
4.19	СП(SP)	Клапан	Valve	´
	СП(SP)	Клапан	Valve		´
	СП(SP)	Клапан	Valve
	-20СП(SP)	Клапан	Valve

ПРИМЕЧАНИЕ Note

* - входит в СП * - included into SP

	№ рис.	4.19
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1		Пробка	Plug	1
	0	Пробка	Plug		1
2		Плунжер	Plunger	1	1
3		Золотник	Spool	1	1
4		Корпус	Housing	1
	0	Корпус	Housing		1
5		Штифт	Pin	1	1
6		Седло	Seat	1	1
	2	Седло*	Seat*	1	1
7		Игла	Needle	1	1
		Игла*	Needle*	1	1
8		Втулка	Bushing	1	1
9	C36G024DCP01	Электромагнит C36G024DC P01	Electromagnet C36G024DC P01	1	1
10		Сетка полутомпаковая 0355Н ГОСТ 6613-86	Semi-tombac gauze 0355Н GOST 6613-86	1	1
11		Проволока 0,6-0-С ГОСТ3282-74	Wire 0.6-0-S GOST 3282-74	0,25м	0,25м
12	1	Шайба	Washer	4	4
13	38 5085	Пружина	Spring	1	1
14	СП(SP)	Клапан*	Valve*	1
	СП(SP)	Клапан*	Valve*		1
