Трансмиссия (стр. 15 )

Figure 4.22 Valve

4СП Клапан SP Valve
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
4.22	СП(SP)	Клапан	Valve	´
	-20СП(SP)	Клапан	Valve		´

	№ рис.	4.22
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1	8	Дроссель	Throttle	1
	8-20	Дроссель	Throttle		1
2		Кольцо 2-3 ГОСТ	Ring 2-3 GOSТ	1	1
3	6	Клапан	Valve	1	1
4	7	Втулка	Bushing	1	1
5	5	Корпус	Body	1
	5-20	Корпус	Body		1
6		Электромагнит C36G024DC PO1	Electromagnet C36G024DC PO1	1	1

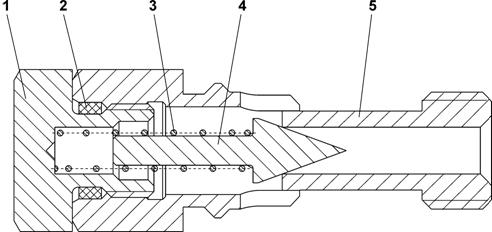

Рисунок 4.23 Клапан

Figure 4.23 Valve

4.20 СП Клапан SP Valve
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
4.23	СП(SP)	Клапан	Valve	´
	-20СП(SP)	Клапан	Valve		´

	№ рис.	4.23
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1	0	Пробка	Plug	1
	0-20	Пробка	Plug		1
2		Кольцо ТУ	Ring ТU	1	1
3	385048	Пружина	Spring	1	1
4		Клапан	Valve	1	1
5		Корпус	Body	1
	-20	Корпус	Body		1

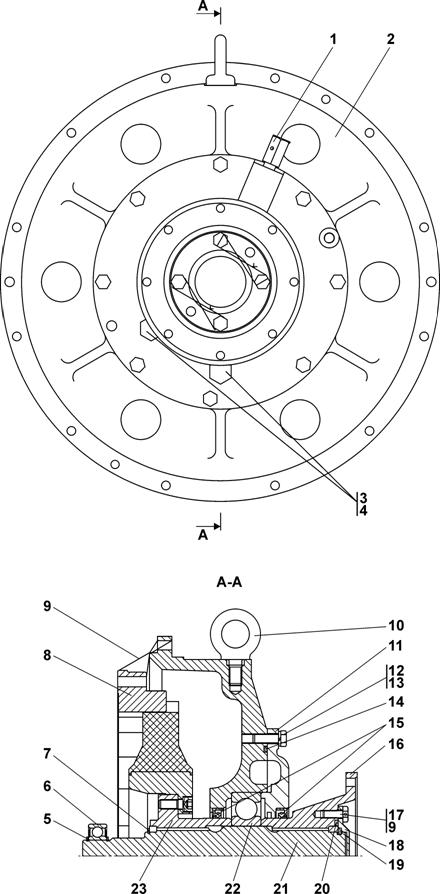

Рисунок 4.24 Муфта упругая

Figure 4.24 Elastic coupling

4СП Муфта упругая SP Elastic coupling
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
4.24	СП(SP)	Муфта упругая	Elastic coupling	´
	-20СП(SP)	Муфта упругая	Elastic coupling		´

	№ рис.	4.24
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1	СП(SP)	Сапун	Breather	1
	0СП(SP)	Сапун	Breather		1
2		Корпус	Housing	1
	-20	Корпус	Housing		1
3	37 5331	Пробка	Plug	2
	37 5331-20	Пробка	Plug		2
4		Кольцо ТУ	Ring ТU	2	2
5	58 0404	Кольцо С40 ГОСТ	Ring С40 GOST	1	1
6		Подшипник 180508 ГОСТ 8882-75	Bearing 180508 GOST 8882-75	1	1
7	58 0609	Кольцо С60 ГОСТ	Ring С60 GOST	1	1
8		Муфта упругая «Centa» СМ381	Elastic coupling «Centa» СМ381	1	1
9		Проволока 1,6-О-С ГОСТ 3282-74	Wire 1.6-О-С GOST 3282-74	2м	2м
10	28 0590	Рым-болт М16 ГОСТ 4751-73	Eye-bolt M16 GOST 4751-73	1
	28 0590-20	Рым-болт М16 ГОСТ 4751-73	Eye-bolt M16 GOST 4751-73		1
11		Крышка	Cover	1
	0	Крышка	Cover		1
12		Болт М12-6g´35 ГОСТ 7796-70	Bolt М12-6g´35 GOST 7796-70	8	8
13		Шайба 12.ОТ ГОСТ 6402-70	Washer 12.OT GOST 6402-70	8	8

	№ рис.	4.24
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
14		Кольцо 2-3 ГОСТ	Ring 2-3 GOST	1	1
15		Манжета BAB SL AS DIN 3761 (Art-№ 000)	Collar BAB SL AS DIN 3761 (Art-№ 000)	1	1
16	СП(SP)	Фланец	Flange	1	1
17	28 0231	Болт 3М10-6g´25 ГОСТ 7798-70	Bolt 3М10-6g´25 GOST 7798-70	4
	28 0231-20	Болт 3М10-6g´25 ГОСТ 7798-70	Bolt 3М10-6g´25 GOST 7798-70		4
18		Крышка	Cover	1	1
19		Кольцо	Ring	2	2
20		Кольцо ТУ	Ring ТU	1	1
21		Вал	Shaft	1	1
22		Подшипник 180315 ГОСТ 8882-75	Bearing 180315 GOST 8882-75	1	1
23	СП(SP)	Ступица	Hub	1	1
