Трансмиссия (стр. 14 )

Рисунок 4.21 Блок управления

Figure 4.21 Control unit

4СП Блок управления SP Control unit
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
4.21	СП(SP)	Клапан	Valve	´
	-20СП(SP)	Клапан	Valve		´

ПРИМЕЧАНИЕ Note

* - используется при хранении и транспортировке * - used during storage and transportation

	№ рис.	4.21
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1	СП(SP)	Клапан	Valve	4
	-20СП -20SP	Клапан	Valve		4
2		Корпус	Housing	1
	-20	Корпус	Housing		1
3	37 0260	Пробка 3-КГ ¼² ТУ 23.1.506-91*	Plug 3 KG ¼² ТU 23.1.506-91*	2	2
4	37 5331	Пробка	Plug	4
	37 5331-20	Пробка	Plug		4
5		Кольцо 8 ТУ	Ring 8 ТU	4	4
6	45 0349	Прокладка	Gasket	1
	45 0349-20	Прокладка	Gasket		1
7		Болт М8-6g´25 ГОСТ 7796-70	Bolt М8-6g´25 GOST 7796-70	7	7
8		Шайба 8Т ГОСТ 6402-70	Washer 8T GOST 6402-70	7	7
9	31	Крышка	Cover	1	1
10	-01	Пробка	Plug	2	2
11	45 0329	Прокладка*	Gasket*	1	1
12		Крышка	Cover	1	1
13	28 0366	Болт М12-6g´75* ГОСТ 7796-70	Bolt М12-6g´75* GOST 7796-70	4	4
14		Гайка М12* ГОСТ 5915-70	Nut M12* GOST 5915-70	4	4

	№ рис.	4.21
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
15		Кольцо 8 ТУ	Ring 8 ТU	4	4
16		Кольцо 8 ТУ	Ring 8 ТU	5	5
17		Золотник	Spool	4	4
18		Сетка полутомпа-ковая 0355Н ГОСТ 6613-86 76+2´14±1	Semi-tombac gauze 0355Н GOST 6613-86 76+2´14±1	8	8
19		Проволока 0,6-О-С ГОСТ 3282-74	Wire 0.6-О-S GOST 3282-74	2,6м	2,6м
20	38 5111	Пружина	Spring	4	4
21		Поршень	Piston	4	4
22	СП(SP)	Клапан	Valve	1
	-20СП -20SP	Клапан	Valve		1

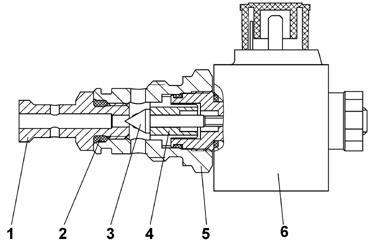

Рисунок 4.22 Клапан
