Трансмиссия (стр. 2 )

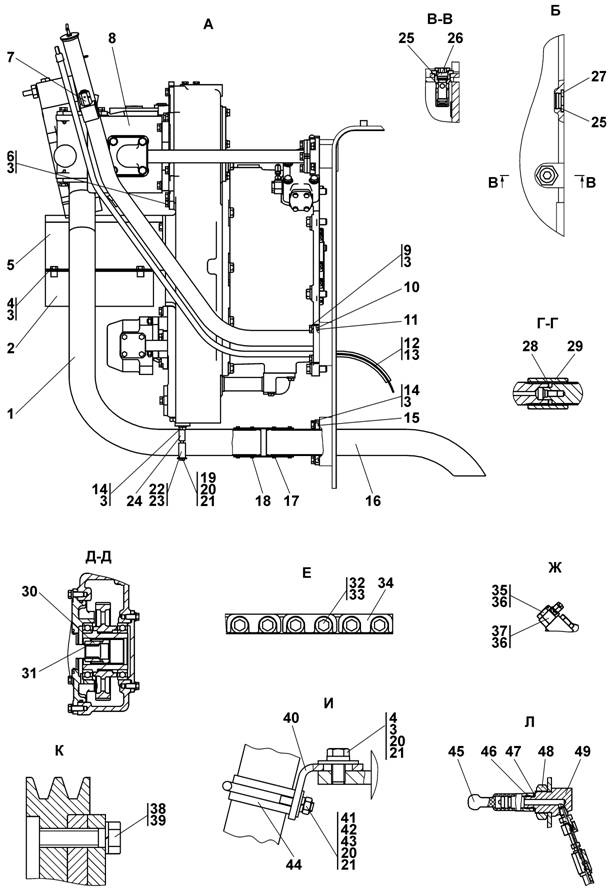

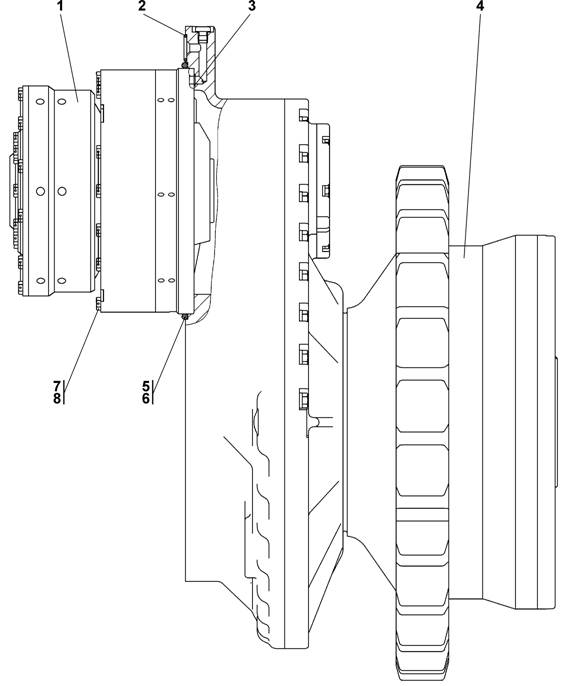

Figure 4.2 Transmission mounting

	№ рис.	4.2
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1		Труба	Pipe	1
	20	Труба	Pipe		1
2	СП(SP)	Кожух	Jacket	1
	-20СП(SP)	Кожух	Jacket		1
3		Шайба 12.ОТ ГОСТ 6402-70	Washer 12.ОТ GOST 6402-70	70	70
4		Болт М12´1,25-6g´25 ГОСТ 7796-70	Bolt М12´1.25-6g´25 GOST 7796-70	10	10
5	СП(SP)	Кожух	Jacket	1
	-20СП(SP)	Кожух	Jacket		1
6		Болт М12-6g´25 ГОСТ 7796-70	Bolt М12-6g´25 GOST 7796-70	4	4
7	СП(SP)	Сапун	Breather	1
	0СП(SP)	Сапун	Breather		1
9		Болт М8-6g´35 ГОСТ 7796-70	Bolt М8-6g´35 GOST 7796-70	12	12
10		Кольцо ТУ	Ring ТU	1	1
11	СП(SP)	Горловина	Filler neck	1
	-20СП(SP)	Горловина	Filler neck		1
12	-07СП(SP)	Линейка	Dip stick	1	1
13		Прокладка	Gasket	1	1
14		Болт М12-6g´30 ГОСТ 7796-70	Bolt М12-6g´30 GOST 7796-70	16	16
15		Кольцо 2-ИРП-1314-1 ГОСТ	Ring 2-IRP-1314-1 GOST	1	1
16	-01СП(SP)	Трубопровод	Pipeline	1
	-01-20СП -20SP	Трубопровод	Pipeline		1
18		Рукав	Hose	2	2
19		Болт М8-6g´70 ГОСТ 7795-70	Bolt М8-6g´70 GOST 7795-70	2	2
20	31 0140	Шайба 8 ГОСТ 6958-78 (допускается замена на поз. 20)	Washer 8 GOST 6958-78 (replacement for pos. 20 is allowed)	4
	31 0140-20	Шайба 8 ГОСТ 6958-78	Washer 8 GOST 6958-78		4
21		Шайба 8 ГОСТ 6958-78 (взамен поз. 21)	Washer 8 GOST 6958-78 (instead of pos. 21)	4	4
22	05	Бугель	Yoke	1
	05-20	Бугель	Yoke		1

	№ рис.	4.2
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
23	400040	Уплотнение	Sealing	1	1
24	СП(SP)	Опора	Support	1
	-20СП(SP)	Опора	Support		1
25		Кольцо ТУ	Ring ТU	2	2
26	СП(SP)	Клапан	Valve	1
	-20СП(SP)	Клапан	Valve		1
27	375969	Пробка	Plug	1
		Пробка	Plug		1
28	58 0515	Кольцо С52 Ц9.хр ГОСТ .	Ring С52 C9.khr GOST .	1	1
29		Муфта	Coupling	1	1
30		Муфта	Coupling	1	1
31	58 0307	Кольцо С34 ГОСТ	Ring С34 GOST	1	1
	58 0665	Кольцо С70 ГОСТ	Ring С70 GOST	2	2
32	28 0733	Болт М20-6g´70 ГОСТ 7795-70	Bolt М20-6g´70 GOST 7795-70	58
	28 0733-20	Болт М20-6g´70 ГОСТ 7795-70	Bolt М20-6g´70 GOST 7795-70		58
33		Шайба 20.ОТ ГОСТ 6402-70	Washer 20.ОТ GOST 6402-70	58	58
34		Планка	Strip	8
	20	Планка	Strip		8
35		Болт зажимной	Clamp bolt	6
	0	Болт зажимной	Clamp bolt		6
36		Кольцо ТУ	Ring ТU	18	18
37		Угольник	Angle-piece	6
	20	Угольник	Angle-piece		6
38		Болт специальный	Special bolt	16
	20	Болт специальный	Special bolt		16
39		Шайба 10 ГОСТ 6402-70	Washer 10 GOST 6402-70	8	8
40		Кронштейн	Bracket	1
	20	Кронштейн	Bracket		1
41		Хомут	Clamp	1
	-20	Хомут	Clamp		1
42		Гайка М8 ГОСТ 5915-70	Nut М8 GOST 5915-70	2	2
43		Шайба 8Т ГОСТ 6402-70	Washer 8Т GOST 6402-70	6	6

	№ рис.	4.2
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
44		Пластина	Plate		1
45		Вилка резиновая МБШ 14/35-12 МБШ 14/35-00ГЧ	Rubber fork МBSH 14/35-12 МBSH 14/35-00GCh	7	7
46		Вилка МБШ 14/35-02 МБШ 14/35-00ГЧ	Fork МBSH 14/35-02 МBSH 14/35-00GCh	7	7
47		Кольцо уплотнительное торцевое комбинированное USIТ 1/4" МБШ14/35-00ГЧ	Combined end O-ring USIТ 1/4" МBSH 14/35-00 GCh	7	7
48	30 0365	Гайка М24´2 ГОСТ	Nut М24´2 GOST	7
	30 0365-20	Гайка М24´2 ГОСТ	Nut М24´2 GOST		7
49		Муфта	Coupling	7
	20	Муфта	Coupling		7
