Трансмиссия (стр. 6 )

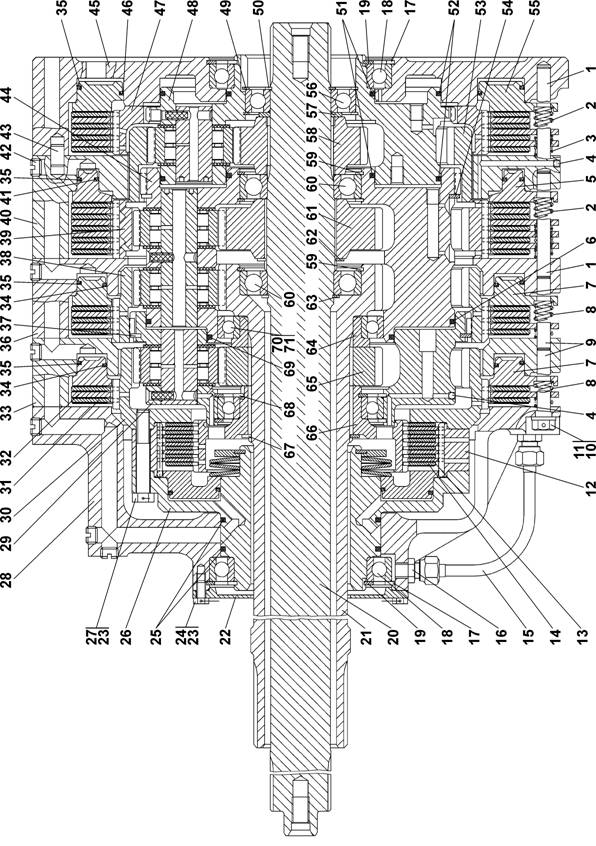

Рисунок 4.8 Коробка передач с системой гидроуправления

Figure 4.8 Gearbox with hydrocontrol system

СП Коробка передач с системой гидроуправления SP Gearbox with hydrocontrol system
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
4.8	СП(SP)	Коробка передач с системой гидроуправления	Gearbox with hydrocontrol system	´
	20СП(SP)	Коробка передач с системой гидроуправления	Gearbox with hydrocontrol system		´

	№ рис.	4.8
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1		Кольцо ТУ	Ring ТU	10	10
2	37 5625	Пробка	Plug	1
	37 5625-20	Пробка	Plug		1
3	37 5331	Пробка	Plug	7
	37 5331-20	Пробка	Plug		7
4		Кольцо ТУ	Ring ТU	5	5
5		Кольцо ТУ	Ring ТU	5	5
6		Кольцо ТУ	Ring ТU	5	5
7	СП(SP)	Клапан	Valve	2
	-20СП(SP)	Клапан	Valve		2
8	СП(SP)	Клапан	Valve	3
	СП(SP)	Клапан	Valve		3
9	37 0650	Пробка 3-КГ 1/2² ТУ 23.1.506-91	Plug 3-KG 1/2² ТU 23.1.506-91	4
	37 0650-20	Пробка 3-КГ 1/4² ТУ 23.1.506-91	Plug 3-KG 1/4² ТU 23.1.506-91		4

	№ рис.	4.8
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
10		Проволока КС-1 ГОСТ 792-67	Wire КS-1 GOST 792-67	1,5м	1,5м
11	СП(SP)	Клапан	Valve
	0СП(SP)	Клапан	Valve
12		Кольцо ТУ	Ring ТU	1	1
13		Болт М12-6g´30 ГОСТ 7796-70	Bolt М12-6g´30 GOST 7796-70	18	18
14		Шайба 12 ОТ ГОСТ 6402-70	Washer 12 ОТ GOST 6402-70	18	18
15		Крышка	Cover	1	1
16	45 0272	Прокладка	Gasket	1
	45 0272-20	Прокладка	Gasket		1
17		Корпус	Housing	1	1
18	45 0271	Прокладка	Gasket	1
	45 0271-20	Прокладка	Gasket		1
19		Крышка	Cover	1	1
20
21	31 5220	Шайба	Washer	18	18
22	-02	Болт специальный	Special bolt	18	18
23		Кольцо 2-ИРП-1314-1 ГОСТ	Ring 2-IRP-1314-1 GOST	2	2
24	37 0260	Пробка 3-КГ 1/4² ТУ 23.1.506-91	Plug 3-KG 1/4² ТU 23.1.506-91	9	9
25	32 5382	Штифт	Pin	2	2
26	40	Кольцо	Ring	1	1
27	СП(SP)	Коробка передач планетарная	Planetary gearbox	1	1
