Трансмиссия (стр. 5 )

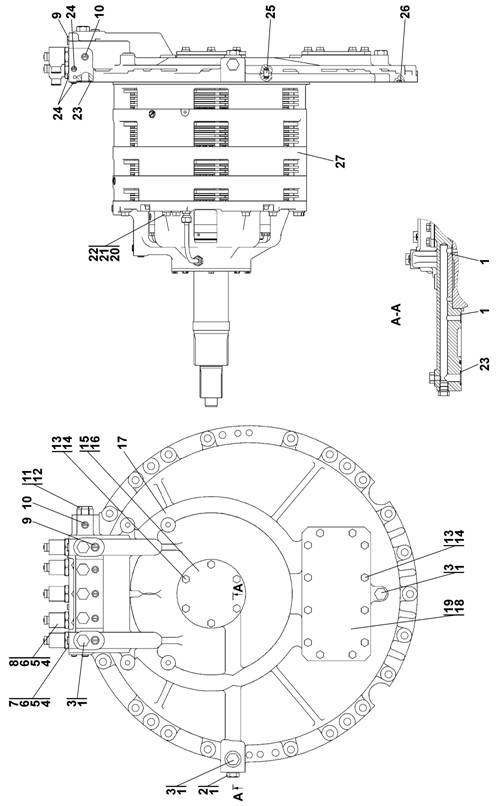

Рисунок 4.7 Передача главная

Figure 4.7 Main gear

СП Передача главная SP Main gear
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
4.7	СП(SP)	Передача главная	Main gear	´	´

	№ рис.	4.7
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1		Шестерня	Gear	1	1
2	31 0225	Шайба	Washer	40	40
3	28 0350	Болт М15-6g´40 ГОСТ 7798-70	Bolt М15-6g´40 GOST 7798-70	40	40
4		Кольцо С170 ГОСТ	Ring C170 GOST	1	1
5		Подшипник 32219 ГОСТ 8328-75	Bearing 32219 GOST 8328-75	1	1
6	58 0720	Кольцо С95 ГОСТ	Ring C95 GOST	1	1
7		Ступица	Hub	1	1
8	31 5271	Шайба	Washer	34	34
9	30 5250	Гайка М16´1,5	Nut M16´1.5	14	14
10		Болт	Bolt	14	14
11		Стакан	Sleeve	1	1
12	37 0260	Пробка 3-КГ 1/4² ТУ 23.1.506-91	Plug 3-KG 1/4² ТU 23.1.506-91	7	7
13	41 5165-05	Гайка (применяется с поз.14 взамен поз.15)	Nut (is used with pos.14 instead of pos.15)	1	1
14		Труба (применяется с поз.13 взамен поз.15)	Pipe (is used with pos.13 instead of pos.15)	1	1
15	СП(SP)	Труба (допускается замена на поз.14 совместно с поз.13)	Pipe (replacement for pos.14 together with pos.13 is allowed)	1	1
16		Гайка М12 ГОСТ 5915-70	Nut M12 GOST 5915-70	1	1
17	41 5148	Угольник концевой	End angle-piece	1	1
18		Проволока КС 1,6 ГОСТ 792-67	Wire КS 1.6 GOST 792-67	0,2м	0,2м
19	28 5120	Болт	Bolt	1	1

	№ рис.	4.7
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
20		Прокладка	Gasket	8	8
21	01	Прокладка	Gasket	14	14
22		Стакан	Sleeve	1	1
23		Шарик Б6-200 ГОСТ 3722-81	Ball B6-200 GOST 3722-81	1	1
24		Пластина	Plate	1	1
25		Втулка	Bushing	1	1
26		Подшипник 97520АУ1 ГОСТ 6364-78	Bearing 97520АU1 GOST 6364-78	1	1
27		Пластина	Plate	1	1
28		Гайка	Nut	1	1
29	35 0520	Винт М8-6g´16 ГОСТ 1478-93	Screw М8-6g´16 GOST 1478-93	1	1
30	58 0609	Кольцо С60 ГОСТ	Ring C60 GOST	1	1
31		Подшипник 53612Н ГОСТ (допускается замена на поз.32)	Bearing 53612Н GOST (replacement for pos.32 is allowed)	1	1
32		Подшипник 22312W33 (взамен поз. 31)	Bearing 22312W33 (instead of pos. 31)	1	1
33		Шестерня	Gear	1	1
34	32 5463	Штифт	Pin	2	2
35	28 0580	Болт М16´1,5´170 ГОСТ 7795-70	Bolt М16´1,5´170 GOST 7795-70	12	12
36	01	Прокладка	Gasket	14	14
37		Прокладка	Gasket	8	8
38		Проволока КС1 ГОСТ 792-67	Wire КS 1 GOST 792-67	0,8м	0,8м
39	28 0516-01	Болт 3М14´1,5-6g´40 ГОСТ 7796-70	Bolt 3М14´1.5-6g´40 GOST 7796-70	4	4
40		Крышка	Cover	1	1
41		Подшипник 97515 ГОСТ 6364-78	Bearing 97515 GOST 6364-78	1	1
42		Пластина	Plate	1	1
43		Стакан	Sleeve	1	1
44	СП(SP)	Шестерня	Gear	1	1
45		Шестерня	Gear	1	1
46		Подшипник А ТУ37.	Bearing A ТU37.	2	2
47		Стакан	Sleeve	1	1
48	01	Прокладка	Gasket	4	4
49		Прокладка	Gasket	8	8

	№ рис.	4.7
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
50	28 0364	Болт М12-6g´50 ГОСТ 7795-70	Bolt М12-6g´50 GOST 7795-70	5	5
51		Корпус	Housing	1	1
52		Корпус	Housing	1	1
53		Болт М16´1,5-6g´60 ГОСТ 7795-70	Bolt М16´1.5-6g´60 GOST 7795-70	2	2
54	28 0587	Болт М16´1,5-6g´200 ГОСТ 7796-70	Bolt М16´1.5-6g´200 GOST 7796-70	6	6
55	СП(SP)	Кронштейн	Bracket	2	2
