Трансмиссия (стр. 8 )

Figure 4.10 Carrier

СП Водило SP Carrier
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
4.10	СП(SP)	Водило	Carrier	´
	-20СП(SP)	Водило	Carrier		´

	№ рис.	4.10
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1		Ось	Axle	3	3
2		Кольцо упорное	Thrust ring	12	12
3		Подшипник Д	Bearing D	6	6
4	СП(SP)	Штифт	Pin	3	3
5		Сателлит	Satellite	6	6
6		Водило	Carrier	1	1

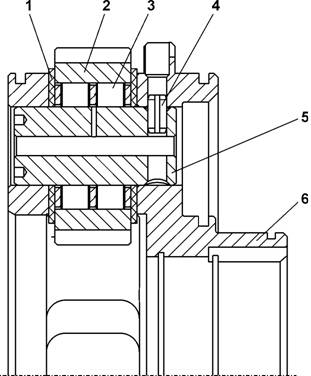

Рисунок 4.11 Водило

Figure 4.11 Carrier

4СП Водило SP Carrier
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
4.11	СП(SP)	Водило	Carrier	´
	-20СП(SP)	Водило	Carrier		´

	№ рис.	4.11
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1		Кольцо упорное	Thrust ring	6	6
2		Сателлит	Satellite	3	3
3		Подшипник Д	Bearing D	3	3
4	СП(SP)	Штифт	Pin	3	3
5		Ось	Axle	3	3
6		Водило	Carrier	1	1

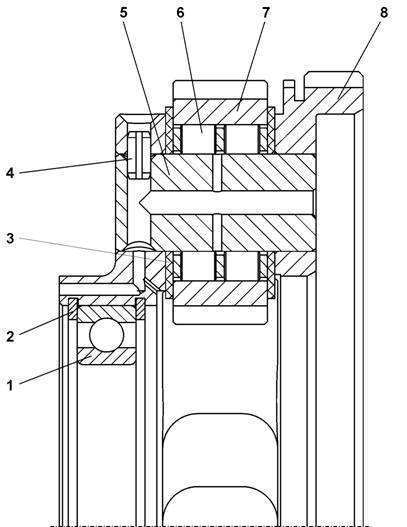

Рисунок 4.12 Водило

Figure 4.12 Carrier

4СП Водило SP Carrier
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
4.12	СП(SP)	Водило	Carrier	´
	-20СП(SP)	Водило	Carrier		´

	№ рис.	4.12
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1		Подшипник Л ГОСТ 8338-75	Bearing L GOST 8338-75	1	1
		или	or
		Подшипник 61922МА. Р6Q6	Bearing 61922МА. R6Q6	1	1
2	580850	Кольцо С150 ГОСТ	Ring C150 GOST	2	2
3		Кольцо упорное	Thrust ring	6	6
4	СП(SP)	Штифт	Pin	3	3
5		Ось	Axle	3	3
6		Подшипник Д	Bearing D	3	3
7		Сателлит	Satellite	3	3
8		Водило	Carrier	1	1
