Трансмиссия (стр. 3 )

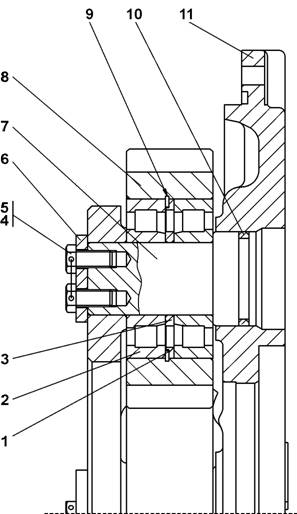

Рисунок 4.3 Передача бортовая, фрикцион и тормоз

Figure 4.3 Final drive, friction clutch and brake

СП Передача бортовая, фрикцион и тормоз SP Final drive, friction clutch and brake
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
4.3	СП(SP)	Передача бортовая, фрикцион и тормоз	Final drive, friction clutch and brake	´
	0СП(SP)	Передача бортовая, фрикцион и тормоз	Final drive, friction clutch and brake		´

	№ рис.	4.3
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1	01СП(SP)	Фрикцион бортовой и тормоз	Steering clutch and brake	1	1
2		Кольцо ТУ	Ring ТU	3	3
3		Кольцо ТУ	Ring ТU	3	3
4	СП(SP)	Передача бортовая	Final drive	1
	20СП(SP)	Передача бортовая	Final drive		1
5	40 0468-08	Кольцо (допускается замена на поз.2)	Ring (replacement for pos. 2 is allowed)	1	1
6		Кольцо 2-3 (допускается замена на поз.1) ГОСТ	Ring 2-3 (replacement for pos.1 is allowed) GOST	1	1
7	28 0397	Болт 3М12´1,25-6g´170 ГОСТ 7798-70	Bolt 3М12´1.25-6g´170 GOST 7798-70	14	14
8		Проволока 1,6-0-С ГОСТ 3282-74	Wire 1.6-0-C GOST 3282-74	1,5м	1,5м

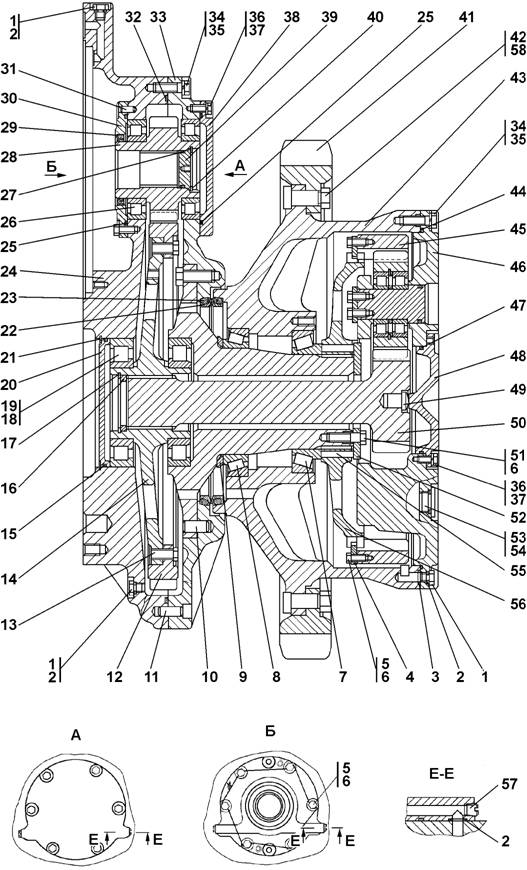

Рисунок 4.4 Передача бортовая

Figure 4.4 Final drive

СП Передача бортовая SP Final drive
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
4.4	СП(SP)	Передача бортовая	Final drive	´
	20СП(SP)	Передача бортовая	Final drive		´

	№ рис.	4.4
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1	37 5516	Пробка	Plug	6
	37 5516-20	Пробка	Plug		6
2		Кольцо ТУ	Ring ТU	10	10
3		Кольцо ТУ	Ring ТU	1	1
4		Планка	Strip	10	10
5	28 5330	Болт	Bolt	26	26
6		Проволока 1,6-О-С ГОСТ 3282-74	Wire 1.6-0-C GOST 3282-74	3м	3м
7		Подшипник 2007132 ТУ 37.006.162-89	Bearing 2007132 ТU 37.006.162-89	1	1
8		Подшипник ТУ 37.006.162-89	Bearing ТU 37.006.162-89	1	1
9		Кольцо упорное	Thrust ring	1	1
10		Штифт	Pin	4	4
11	32 0450	Штифт	Pin	2	2
12		Шестерня	Gear	1	1
13	28 0535	Болт М16´1,5-6g´38 ГОСТ 7796-70	Bolt М16´1.5-6g´38 GOST 7796-70	24
	28 0535-20	Болт М16´1,5-6g ´38 ГОСТ 7796-70	Bolt М16´1.5-6g ´38 GOST 7796-70		24
14		Ступица	Hub	1	1
15		Кольцо 2-3 ГОСТ	Ring 2-3 GOST	1	1

	№ рис.	4.4
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
16		Кольцо упорное	Thrust ring	1	1
17	58 0721	Кольцо С95 ГОСТ	Ring С95 GOST	1	1
18		Подшипник NJ 224 (допускается замена на поз.19)	Bearing NJ224 (replacement for pos.19 is allowed)	2	2
19		Подшипник 42224Л (допускается замена на поз.18) ГОСТ 8328-75	Bearing 42224L (replacement for pos.18 is allowed) GOST	2	2
20		Крышка	Cover	1	1
21		Кольцо С215 ГОСТ	Ring С215 GOST	1	1
22		Кольцо	Ring	2	2
23	40 0439	Кольцо упругое	Elastic ring	2	2
24		Корпус	Housing	1
	0	Корпус	Housing		1
25		Кольцо 2-3 ГОСТ	Ring 2-3 GOST	2	2
26		Подшипник 42219Д1Т ГОСТ 8328-75	Bearing 42219D1Т GOST	2	2
27		Кольцо ТУ	Ring ТU	1	1
28		Шестерня	Gear	1	1
29		Манжета BABSL AS DIN 3761 (Art.-Nr.2315)	Collar BABSL AS DIN 3761 (Art.-Nr.2315)	1	1
30		Крышка	Cover	1	1
31	32 5383	Штифт	Pin	2	2
32	40 0468-32	Кольцо	Ring	1	1
33	СП(SP)	Корпус	Housing	1
	-20СП(SP)	Корпус	Housing		1
34	28 0550	Болт М16´1,5-6g ´50 ГОСТ 7796-70	Bolt М16´1.5-6g ´50 GOST 7796-70	67
	28 0550-20	Болт М16´1,5-6g ´50 ГОСТ 7796-70	Bolt М16´1.5-6g ´50 GOST 7796-70		67
35		Шайба 16.ОТ ГОСТ 6402-70	Washer 16.OT GOST 6402-70	67	67
36		Болт М12-6g´25 ГОСТ 7796-70	Bolt М12-6g ´25 GOST 7796-70	10	10

	№ рис.	4.4
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
37		Шайба 12.ОТ ГОСТ 6402-70	Washer 12.OT GOST 6402-70	10	10
38		Крышка	Cover	1
	20	Крышка	Cover		1
39		Крышка	Cover	1	1
40	58 0665	Кольцо С70 ГОСТ	Ring С70 GOST	1	1
41		Сектор зубчатый	Gear quadrant	5	5
42		Болт	Bolt	25
	20	Болт	Bolt		25
43		Ступица	Hub	1
	0	Ступица	Hub		1
44	40 0468-21	Кольцо	Ring	1	1
45		Шестерня	Gear	1	1
46	СП(SP)	Водило	Carrier	1
	-20СП(SP)	Водило	Carrier		1
47		Кольцо ТУ	Ring ТU	1	1
48		Крышка	Cover	1
	20	Крышка	Cover		1
49		Пята	Thrust journal	1	1
50		Шестерня	Gear	1	1
51	28 5556	Болт	Bolt	8	8
52		Шайба упорная	Thrust washer	4	4
53		Пробка	Plug	1
	-20	Пробка	Plug		1
54		Кольцо ТУ	Ring ТU	1	1
55		Палец	Pin	12	12
56		Муфта	Coupling	1	1
57	37 0150-08	Пробка 3-КГ 1/8 ТУ 23.1.506-91	Plug 3-KG 1/8 ТU 23.1.506-91	4	4
58	30 0350-01	Гайка М24´2 ГОСТ	Nut M24´2 GOST	25
	30 0350-20	Гайка М24´2 ГОСТ	Nut M24´2 GOST		25
