Методические рекомендации по ликвидации последствий радиационных и химических аварий (стр. 27 )

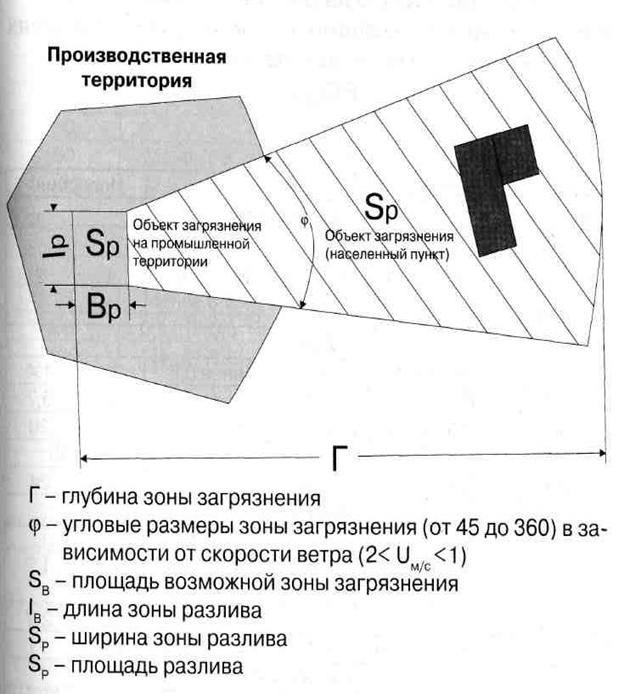

Схема зоны химического загрязнения

Приложение 12

Глубина распространения первичного облака

некоторых АХОВ на равнинной местности при стандартных внешних температурных условиях с граничным значением пороговой токсодозы

РСτ50, км

Емкость хранения (общее количество) АХОВ, т	Конвекция	Изотермия	Инверсия*
Скорость ветра, м/с
1	2	2	4	6	1	2
Хлор
1	Менее 0,5	0,6	Менее 0,5	2,1	1,4
10	0,9	0,6	2,7	1,8	1,3	8,7	5,7
100	2,9	2	9,5	6,4	5,1	30	20
500	5,5	4	25	17	14	До 60
1000**	3,4	2,5	11,4	7,7	6,1	37	24
Фосген
1	Менее 0,5	0,6	0,5	Менее 0,5	1,8	1,2
10	1,2	0,5	1,7	1,2	0,9	4,1	2,7
100	3,6	2,6	6,5	4,4	3,5	16,7	11
Аммиак
50	0,7	0,5	1,6	1,1	0,8	5,0	3,2
100	0,9	0,6	2,4	1,6	1,3	6,7	4,4
500	2,0	1,4	6	4	3,2	18,3	12
10000**	3,1	2,3	10,4	7	5,5	33,7	22
30000**	5,3	3,8	19,5	13,1	10,4	до 60	43,6 .
Цианистый водород
1	Менее 0,5
10	Менее 0,5	0,5	Менее 0,5	1,3	0,9
50	0,5	Ме­нее 0,5	1,2	0,8	0,6	3,7	2,4
100	0,7	0,5	1,8	1,2	1	5,6	3,7
Окись этилена
10	Менее 0,5	Менее 0,5
50	Менее 0,5	Менее 0,5	0,6	Менее 0,5
100	Менее 0,5	0,6	Менее 0,5	0,9	0,6
Окись углерода***
10	Менее 0,5	0,8	0,6	0,5	2,3	1,5
Сернистый ангидрид
25	Менее 0,5	0,6	Менее 0,5	1,4	0,9
50	0,8	0,5	1	0,7	0,6	2,3	1,5
100	1,1	0,8	2	2	1,6	8,5	5,5
Окислы азота
10	0,8	0,6	2,4	1,6	1,3	7,5	4,9
50	1,7	1,2	5,9	4	3,2	20	13
100	2,3	1,7	8,8	5,9	4,7	30	20

* Глубина распространения рассчитана из условия, что ин­версия сохраняется в течение всего времени распростране­ния АХОВ.

** Хранение осуществляется в жидком (охлажденном) со­стоянии (изотермический способ хранения).

*** При оценке глубины распространения окиси углерода представленные данные характеризуют возможные послед­ствия в случае аварийного выброса из промышленных уста­новок.

Приложение 13

Время (ч) испарения некоторых АХОВ с площади разлива при скорости приземного ветра 1 м/с

№ п/п	Вид АХОВ	Свободный разлив h = 0,05 м	Разлив в поддон (обваловку) h = 0,8 м
Температура окружающей среды, °С	Температура окружающей среды, °С
-20	0	+20	+40	-20	0	+20	+40
1	Азотная кислота	10 с	10 с	1 с	8,9	10 с	10 с	10 с	4 с
2 3 4	Аммиак: хранение под давлением
1,3	1,3	1,3	1,3	16,1	16,1	16,1	16,1
изотермическое хранение	0,5 с	0,5 с	0,5 с	0,5 с	3,5 с	3,5 с	3,5 с	3,5 с
5	Ацетонитрил	4 с	11,0	11,2	4,5	10 с	10 с	5 с	2 с
6	Ацетонцианнитрил	–	–	10 с	–	–	–	10 с	–
7	Водород хлористый	1,6	1,6	1,6	1,6	19,3	19,3	19,3	19,3
8	Водород фтористый	9,3	3,8	1,8	1,1	–	1,5 с	16,2	12,9
9	Водород цианистый	–	3,2	1,3	1,1	–	1,5 с	16,2	12,9
10	Диметиламин	2,7	1,1	0,8	0,8	1,3 с	13,2	9,9	9,9
11	Метиламин	2,0	1,0	1,0	1,0	1 с	12,3	12,3	12,3
12	Метил бромистый	4,0	1,7	1,4	1,4	2 с	20,1	17,3	17,3
13	Метил хлористый	1,1	1,1	1,1	1,1	13,5	13,5	13,5	13,5
14	Нитрил акриловой кис­лоты	3,5 с	1 с	8,2	3,4	10 с	10 с	4 с	1,6 с
15	Окись этилена	4,2	1,6	1,1	1,1	2 с	19,7	13,0	13,0
16	Сернистый ангидрид	2,4	1,5	1,5	1,5	1,2	17,9	17,9	17,9
17	Сероводород	1,4	1,4	1,4	1,4	16,4	16,4	16,4	16,4
18	Сероуглерод	19,5	1 с	3,0	1,5	10 с	3,5 с	1,5 с	17,5
19	Соляная кислота (30%)	3,5с	1	8,0	2,8	10 с	10 с	4 с	33,7
20	Формальдегид	1,3	1,2	1,2	1,2	2 с	19,1	14,1	14,1
21	Хлор	1,5	1,5	1,5	1,5	18,0	18,0	18,0	18,0
22	Хлорпикрин	10 с	5 с	2 с	15,7	10 с	10 с	10с	7 с

Примечание:
