Компрессоры воздуха для дыхания высокого давления (стр. 6 )

·  Замените патрон центрального фильтра.

·  Проверьте все трубопроводы, фильтры и клапаны на утечку.

·  Снова затяните все муфты.

·  Проверьте уровень масла в компрессоре.

·  Проверьте электродвигатель/двигатель в соответствии с инструкциями фирмы-изготовителя.

·  Запустите компрессор при открытом заправочном клапане примерно на 5 минут, пока он не прогреется.

·  Закройте заправочный клапан и доведите систему до конечного давления, до тех пор пока предохранительный клапан конечного давления не начнет выпускать воздух.

·  При любой неисправности обратитесь к таблице нахождения и устранения неисправностей, глава 17, и устраните ее

·  При надлежащей работе остановите систему. Компрессор готов к работе.

Инструкции по ремонту

Общая часть

Профилактическое техническое обслуживание обычно включает замену клапанов, прокладок и уплотнительных колец, а также выполнение работ по техническому обслуживанию.

Ремонт компрессорного блока можно выполнять до определенной степени сложности, но для этого нужны определенный опыт и знания. Однако следует заметить, что:

· нельзя производить ремонт ни привода с коленчатым валом, ни подшипников;

· предохранительные клапаны не ремонтируются, а всегда заменяются полностью.

Поиск и устранение неисправностей

Неисправность	Причина	Устранение
Приводной двигатель (электрический)
Не запускается двигатель.	Неисправны электрические схемы.	Прежде чем пытаться выполнить ремонт, проверьте все плавкие предохранители, соединения зажимов, проволочные выводы; убедитесь, что данные электродвигателя соответствуют питанию от сети.
Приводной двигатель (бензиновый)
Не запускается двигатель.	См. инструкции по двигателю.	См. инструкции по двигателю.
Компрессорный блок
Компрессор не обеспечивает конечного давления.	Утечка в клапане(ах) для слива конденсата.	Затянуть и снова уплотнить.
	Неисправен предохранительный клапан конечного давления.	Заменить предохранительный клапан.
	В центральном фильтре нет патрона (через предохранительное отверстие патрона выходит воздух).	Заменить патрон.
	Вентиляционный винт предохранительного клапана конечного давления не в рабочем положении.	Сбросить давление; отвинчивать винт, пока он не откроется полностью.
Падает подача воздуха	Загрязнен всасывающий фильтр.	Очистить или заменить фильтрующий патрон.
	Утечка в муфтах трубопровода.	Перезатянуть муфты.
	Чрезмерный износ поршня 3-ей ступени.	Заменить поршень и втулку 3-ей ступени.
Предохранительный клапан промежуточной ступени выпускает воздух	Слишком высокое промежуточное давление из-за неисправного впускного или нагнетательного клапана следующей ступени.	Проверить/заменить впускной или нагнетательный клапан.
	Утечка в предохранительном клапане.	Заменить предохранительный клапан.
Через предохранительное	Отсутствует патрон.	Вставить патрон.
отверстие патрона выходит воздух	Патрон установлен, но неисправны уплотнительные кольца.	Проверить/заменить уплотнительные кольца.
В воздухе вкус масла	Насыщен патрон.	Заменить патрон.
	Используется смазочный материал, не отвечающий требованиям.	Заменить масло одобренной торговой маркой.
Перегревается компрессор	Недостаточно охлаждающего воздуха	Утечка во впускном или нагнетательном клапане одной из ступеней; неправильное направление вращения.
	Слишком высокая температура окружающей среды.	Проверить место расположения, максимальная температура окружающей среды +45 °С (113 °F); проверить клапаны, очистить/заменить.
	Неправильное направление вращения.	Исправить направление вращения.
	Утечка во впускном или нагнетательном клапане одной из ступеней.	Проверить клапаны, очистить/ заменить.
Электродвигатель/двигатель работает эксцентрично	Изношен клиновой ремень.	Заменить.

Таблицы значения крутящего момента затяжки

ПРИМЕЧАНИЕ

Если в тексте не указано иначе, применяйте нижеследующие значения крутящего момента. Все винты головок клапанов требуют затяжки гаечным ключом с ограничением по крутящему моменту. Указанные значения крутящего момента действительны для болтов в смазанном состоянии. При повторной сборке установите самоконтрящиеся гайки.

Болт или винт	Резьба	Макс. крутящий момент
Головка шестигранная и с внутренним шестигранником	М 6	10 Нм
Головка шестигранная и с внутренним шестигранником	М 8	25 Нм
Головка шестигранная и с внутренним шестигранником	М 10	45 Нм
Головка шестигранная и с внутренним шестигранником	М 12	75 Нм
Головка шестигранная и с внутренним шестигранником	М 14	120 Нм
Головка шестигранная и с внутренним шестигранником	М 16	200 Нм
Трубные соединения (вертлюжные гайки):		Затяжка пальцами и 1/2 витка

Последовательность затяжки

Затягивайте болты/гайки головки клапана и цилиндра одинаково в последовательности, показанной на рисунке.

Обязательно затягивайте все детали только в холодном состоянии.

Таблица применяемых смазок

Употребление	Смазочные материалы
Уплотнительные кольца, резиновые и пластмассовые детали, резьба корпуса фильтра	WEICON WP 300 WHITE, изделие № 000 9752 или медицинский вазелин DAB9, изделие № 000 9091.
Уплотнительные кольца	Универсальная консистентная смазка.
Болты, гайки, штифты, детали клапана, CU прокладки и сгонные муфты (резьба, глухая гайка и компрессионные кольца)	WEICON ANTI-SEIZE AS 040 P, изделие № 000 9753 или эквивалентные компаунды с присадками меди или MoS2
Картонные прокладки	Перед сборкой нанесите с обеих сторон силиконовый компаунд, например, силиконовый компаунд WACKER, изделие № 000 8247.
Высокотемпературные соединения, например, головки клапанов/цилиндры	Температуростойкий компаунд, например, силиконовый компаунд WACKER, изделие № 000 8247.

Заказ запасных частей

Важные указания по заказу деталей:

Номера деталей, начинающиеся с цифры 0, обозначают узлы, поставляемые в сборе. Детали без номера приведены только для сведения о монтаже. Они не продаются в качестве отдельных запасных частей. При размещении заказа на запасные части сообщите следующие данные, с тем чтобы мы могли обеспечить необходимую поставку

1.  Обозначение модели, заводской номер, а также комплектация агрегата.

2.  Требуемое количество.

3. Наименование и номер для заказа требуемой детали.

Пример заказа:

Для компрессорного агрегата...

заводской № 000-0528/1/2, три прокладки 080263.

Комплекты запасных частей:

0 = комплект прокладок. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . № детали для заказа 060552

2 = комплект для технического обслуживания, 2 года. . . . . . . . . . № детали для заказа 060553

5 = комплект для технического обслуживания, 5 лет. . . . . . . . . . . № детали для заказа 060554

для Н/НU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .№ детали для заказа 060555

Для устройства переключения:

0 = комплект прокладок. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .№ детали для заказа 050930

2 = комплект для технического обслуживания, 2 года. . . . . . . . . . № детали для заказа 050931

5 = комплект для технического обслуживания, 5 лет. . . . . . . . . . . № детали для заказа 050932

В колонках в каждом случае указано количество деталей, входящих в соответствующий комплект деталей.

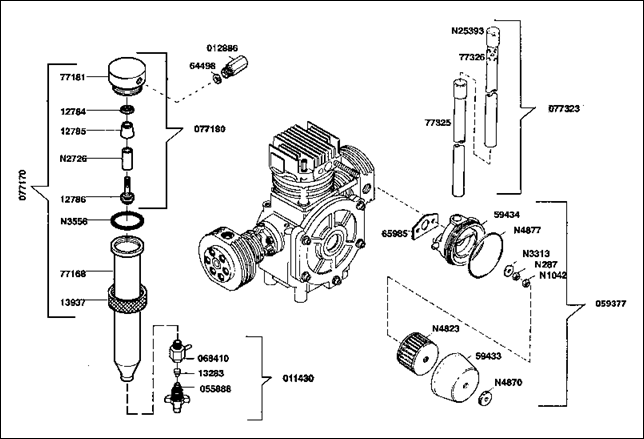

Подетальная схема

компрессора

Junior

P-100

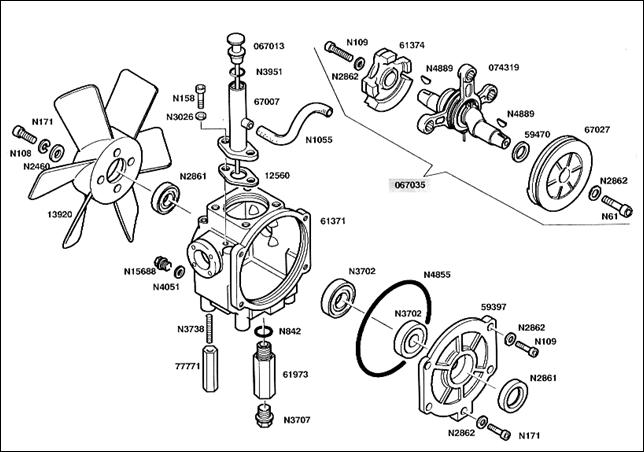

Комплекты запасных частей	Таблица-вклейка ТР100-1. Картер, ведущий механизм, колесо вентилятора.
Индекс детали	Наименование	Размеры
для заказа
067035	Приводной механизм в сборе
074319	Кривошипно-шатунный механизм в сборе
N109	Винт с внутренним шестигранником	М 3 х 80
N61	Винт с внутренним шестигранником	М 8 х 25
N2862	Шайба	Æ 8,4
61374	Противовес
N2861	Сальник вала	А20 х Æ 47 х 7
N3702	Игольчатый подшипник	Æ 20 х Æ 52 х 15
N4889	Шпонка	3 х 5
59470	Упорная шайба
67027	Клиноременный шкив
59397	Крышка картера
N4855	Уплотнительное кольцо	Æ 140 х 2
77771	Распорная втулка
61371	Картер
13920	Колесо вентилятора
N171	Винт с внутренним шестигранником	М 8 х 20
N108	Гровер	А 8
N2460	Шайба	А 8,4
N842	Уплотнительное кольцо
61973	Удлинитель, слив масла
N3707	Резьбовая пробка	R 3/8” х 8
N15688	Резьбовая пробка
N4051	Прокладка	А 10 х 15
N158	Винт с внутренним шестигранником	М 6 х 16
N3026	Гровер	А 6
12560	Прокладка
N1055	Шланг
67007	Маслоналивной патрубок
N3951	Уплотнительное кольцо	Æ 12 х 2,5
067013	Щуп для измерения уровня масла
N3738	Шпилька	М 8 х 30
N171	Установочный штифт	М 8 х 30
N2862	Шестигранная гайка, самоконтрящаяся	NM 8

Комплекты запасных частей	Таблица-вклейка ТР100-2. Блоки цилиндров, поршни.
№ детали	Наименование	Размеры
для заказа
069918	Поршень 1-ой ступени в сборе
069920	Поршень 2-ой ступени в сборе
069927	Поршень 3-ей ступени в сборе
N4615	Шпилька головки цилиндра 2 ступени	М 6 х 70
N15816	Комплект поршневых колец поршня 2 ступени	Æ 28
60900	Поршень 2 ступени
60904	Поршневой палец
N15294	Стопорное кольцо
N4206	Комплект поршневых колец поршня 1 ступени	Æ 60
10287	Поршень 1 ступени
N732	Поршневой палец
N1033	Стопорное кольцо
61354	Цилиндр 2 ступени
N3157	Уплотнительное кольцо	Æ 31,47 х 1,78
N4948	Уплотнительное кольцо	Æ 72,75 х 1,78
76548	Цилиндр 1 ступени
N1042	Шестигранная гайка, самоконтрящаяся	NM 6
N102	Шайба	Æ 6,4
N24861	Шпилька цилиндра 1 ступени	М 6 х 20
61370	Поршень 3 ступени
075310	Узел «плавающего поршня» в сборе
N2507	Уплотнительное кольцо	Æ 18,77 х 1,78
67096	Цилиндр 3 ступени
N4868	Уплотнительное кольцо	Æ 33,05 х 1,78
N15691	Шпилька цилиндра 3 ступени	М 6 х 20
67518	Шестигранная гайка	М 6
N23810	Комплект поршневых колец поршня последней ступени

Комплекты запасных частей	Таблица-вклейка ТР100-3. Головки клапанов, клапана.
№ детали	Наименование	Размеры
для заказа
077179	Узел головки клапанов 1-ой ступени в сборе
069930	Узел головки клапанов 2-ой ступени в сборе
069931	Узел головки клапанов 3-ой ступени в сборе
58105	Головка клапанов 1-ой ступени
58130	Головка клапана 2-ой ступени
61362	Головка клапанов 3-ой ступени
058136	Узел всасывающего (впускного) клапана в сборе
058135	Узел нагнетательного клапана в сборе
N1042	Шестигранная гайка
N4860	Площадка лепесткового клапан
N4868	Уплотнительное кольцо
58144	Прокладка
N3712	Уплотнительное кольцо	Æ 62,22 х 1,78
N4640	Гровер	А 6
58133	Клапанная зажимная полка
58134	Шпилька
N638	Уплотнительное кольцо	Æ 60 х 2,5
07790	Всасывающий клапан
N2789	Уплотнительное кольцо	Æ 15,6 х 1,78
014121	Нагнетательный клапан
59457	Крышка головки клапанов
59449	Резьбовая пробка
N1776	Винт с внутренним шестигранником	М 6 х 55
N102	Гровер	А 8

Комплекты запасных частей	Таблица-вклейка ТР100 – 4 Промежуточный охладитель, теплообменник.
№ детали	Наименование	Размеры
для заказа
№ 000	Ввертное колено	WE 10 - LR
069938	Промежуточный теплообменник 1-ой/2-ой ступени
010776	Предохранительный клапан 1-ой ступени	PN 8
077193	Промежуточный теплообменник 2-ой ступени
55589	Крепежная скоба
№ 000	Шайба	А 6,4
55579	Крепежная скоба теплообменника
61903	Кронштейн для промежуточного теплообменника
№ 000	Шпилька	М 6 х 30
№ 000	Ввертное колено	WE 8 - SR
077197	Промежуточный теплообменник
62148	Крепежная скоба теплообменника
№ 000	Винт с внутренним шестигранником	М 6 х 30
№ 000	Ввертной тройник предохранительного клапана с боковым отводом	evL - 10 L
14369	Хомут промежуточного отделителя
№ 000	Винт с внутренним шестигранником
№ 000	Шайба
№61	Винт с внутренним шестигранником
№ 000	Шайба
№ 000	Самоконтрящаяся гайка
№ 000	Винт с внутренним шестигранником
8263	Прокладка
N20153	Ввертный штуцер
077195	Магистраль подачи воздуха к промежуточному масловлагоотделителю
