Компрессоры воздуха для дыхания высокого давления (стр. 1 )

КОМПРЕССОРЫ ВОЗДУХА ДЛЯ ДЫХАНИЯ

ВЫСОКОГО ДАВЛЕНИЯ

BAUER Junior

POSEIDON P-100

225 кгс/см2/330 кгс/см2

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Введение

Данное руководство содержит инструкции по эксплуатации и графики технического обслуживания компрессора воздуха для дыхания высокого давления.

Назначение

Компрессор сжатого воздуха для дыхания является агрегатом для заправки воздушных баллонов дыхательным воздухом до давления 225 кгс/см2 или 330 кгс/см2.

Все инструкции следует соблюдать и исполнять в установленном порядке, для того чтобы избежать повреждения и преждевременного износа оборудования.

ПРЕДУПРЕЖДЕНИЕ

Воздух для дыхания, создаваемый с помощью этого агрегата, соответствует строгим стандартам качества. Игнорирование инструкций по эксплуатации, техническому обслуживанию и ремонту может привести к серьезному телесному повреждению или смерти.

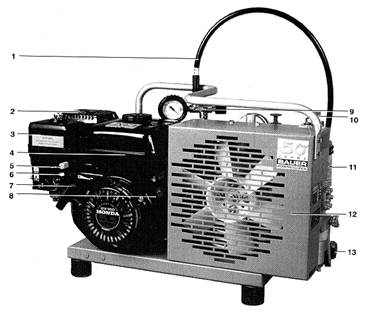

Компрессор BAUER Junior

1.  Заправочный шланг

2.  Глушитель

3.  Воздушный фильтр приводн. дв.

4.  Топливный бак

5.  Ручка газа

6.  Ручка подсоса

7.  Ручка стартера

8.  Выключатель зажигания

9.  Заправочный вентиль с манометром

10.  Предохранительный клапан, 3-ст.

11.  Система фильтрации Р-21

12.  Кожух вентилятора

13.  Клапаны сброса конденсата

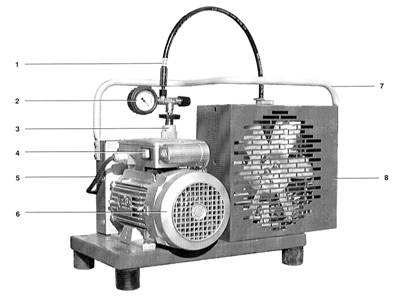

Компрессор POSEIDON P-100

1.  Заправочный шланг

2.  Заправочный вентиль с манометром

3.  Кронштейн крепления вентиля

4.  Выключатель

5.  Сетевой кабель

6.  Электродвигатель

7.  Переносная ручка

8.  Кожух вентилятора

Технические данные
Компрессорный агрегат с бензиновым двигателем
Компрессорный агрегат	J2(POS 100)B	J2(POS 100)B-H, - HU
Производительность	100 л/мин	100 л/мин
Рабочее давление	PN 200	PN 300
Макс. раб. давление	225 кгс/см2	330 кгс/см2
Компрессорный блок	J (POS 100), мод. 1	J (POS 100), мод. 1
Число ступеней	3	3
Число цилиндров	3	3
Диаметр расточки цилиндра 1-ой ступени	60 мм	60 мм
Диаметр расточки цилиндра 2-ой ступени	28 мм	28 мм
Диаметр расточки цилиндра 3-ой ступени	12 мм	12 мм
Ход поршня	24 мм	24 мм
Частота вращения	2300 мин-1	2300 мин-1
Промежуточное давление 1-ой ступени	5,5 кгс/см2	6,5 кгс/см2
Промежуточное давление 2-ой ступени	55 кгс/см2	65 кгс/см2
Объем масла в компрессорном блоке	360 см3	360 см3
Марка масла	Спец. BAUER/POSEIDON
Диапазон раб. температуры окружающей среды	+5 ... +45 °С	+5 ... +45 °С
Максимально допустимый угол наклона компрессора	10°	10°
Приводной двигатель	Бензиновый двигатель
Модель с ручным запуском (В)	HONDA GX 120K1 ROBIN EX 27 D
Мощность	4,0 кВт	4,0 кВт
при частоте вращения	3600 мин-1	3600 мин-1
Расход топлива	1.5 л/час	1.5 л/час

Компрессорный агрегат с электродвигателем, 3-х фазный ток
Компрессорный агрегат	J3(POS 100)Е	J3(POS 100)Е-H, - HU
Производительность	100 л/мин	100 л/мин
Рабочее давление	PN 200	PN 300
Уставка давления, предохранительный клапан конечного давления	225 кгс/см2	330 кгс/см2
Компрессорный блок	J (POS 100), мод. 1	J (POS 100), мод. 1
Число ступеней	3	3
Число цилиндров	3	3
Диаметр расточки цилиндра 1-ой ступени	60 мм	60 мм
Диаметр расточки цилиндра 2-ой ступени	28 мм	28 мм
Диаметр расточки цилиндра 3-ой ступени	12 мм	12 мм
Ход поршня	24 мм	24 мм
Частота вращения	2300 мин-1	2300 мин-1
Промежуточное давление 1-ой ступени	5,5 кгс/см2	6,5 кгс/см2
Промежуточное давление 2-ой ступени	55 кгс/см2	65 кгс/см2
Объем масла в компрессорном блоке	360 см3	360 см3
Марка масла	Спец. BAUER/POSEIDON
Диапазон раб. температуры окружающей среды	+5 ... +45 °С	+5 ... +45 °С
Максимально допустимый угол наклона компрессора	10°	10°
Приводной двигатель	Электродвигатель, 3-ф ток
Рабочее напряжение	380 В, 50 Гц	380 В, 50 Гц
Мощность	2,2 кВт	2,2 кВт
Частота вращения	2850 мин-1	2850 мин-1
Тип конструкции	B3	B3
Тип кожуха	IP54	IP54

Компрессорный агрегат с электродвигателем, переменный ток
Компрессорный агрегат	J3(POS 100)W	J3(POS 100W-H, - HU)
Производительность	100 л/мин	100 л/мин
Рабочее давление	PN 200	PN 300
Уставка давления, предохранительный клапан конечного давления	225 кгс/см2	330 кгс/см2
Компрессорный блок	J (POS 100), мод. 1	J (POS 100), мод. 1
Число ступеней	3	3
Число цилиндров	3	3
Диаметр расточки цилиндра 1-ой ступени	60 мм	60 мм
Диаметр расточки цилиндра 2-ой ступени	28 мм	28 мм
Диаметр расточки цилиндра 3-ой ступени	12 мм	12 мм
Ход поршня	24 мм	24 мм
Частота вращения	2300 мин-1	2300 мин-1
Промежуточное давление 1-ой ступени	5,5 кгс/см2	6,5 кгс/см2
Промежуточное давление 2-ой ступени	55 кгс/см2	65 кгс/см2
Объем масла в компрессорном блоке	360 см3	360 см3
Марка масла	Спец. BAUER/POSEIDON
Диапазон раб. температуры окружающей среды	+5 ... +45 °С	+5 ... +45 °С
Максимально допустимый угол наклона компрессора	10°	10°
Приводной двигатель	Электродвигатель, 1-ф ток
Рабочее напряжение	230 В, 50 Гц	230 В, 50 Гц
Мощность	2,2 кВт	2,2 кВт
Частота вращения	3000 мин-1	3000 мин-1
Тип конструкции	B3	B3
Тип кожуха	IP44	IP44

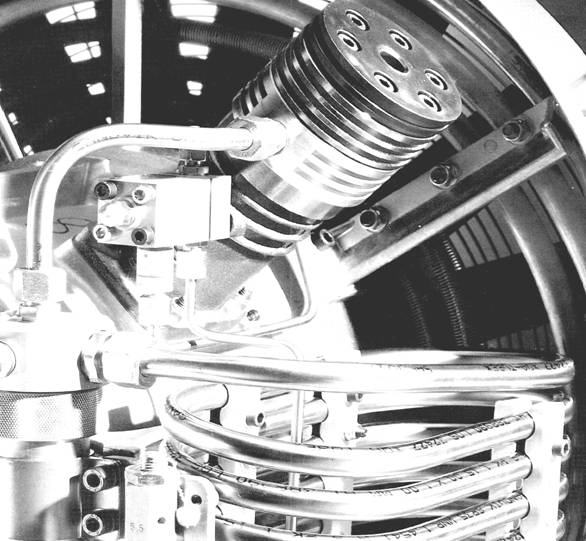

Общая часть

Компрессор представляет собой 3-цилиндровый, 3-ступенчатый поршневой компрессор с воздушным охлаждением.
