Компрессоры воздуха для дыхания высокого давления (стр. 8 )

Комплекты запасных частей	Таблица-вклейка ТР100-9. Крепежная рама с принадлежностями
№ детали	Наименование	Размеры
для заказа
077249	Кожух вентилятора
77674	Корпус установки заправочного штуцера с манометром	М 6 х 12
N15769	Винт с внутренним шестигранником
N16508	Винт с внутренним шестигранником
N24938	Резиновые уплотнители
077285	Подъемный кронштейн	Æ 50 х 45
77241	Станина компрессора
N25046	Самоконтрящаяся гайка
N24918	Винт с полукруглой головкой
N24916	Крепление опорной ножки	М 8
N19533	Винт с внутренним шестигранником
N4909	Опорные ножки компрессора
N15757	Шайба
N16741	Шестигранная шайба
N19546	Винт с шестигранной головкой	М 8 х 16
N2460	Шайба
077667	Кожух клиноременной передачи в сборе
77084	Кожух клиноременной передачи
77248	Проставки с внутренней резьбой
N102	Шайба
N15627	Резиновый уплотнитель
N25343	Шайба

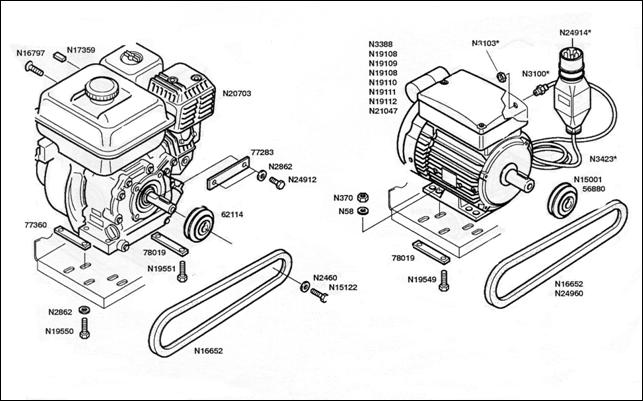

Комплекты запасных частей	Таблица-вклейка ТР100-10. Приводной двигатель с принадлежностями
№ детали	Наименование	Размеры
для заказа
56880	Клиноременный шкив электромотора 60 Гц	Dw 90
N15001	Клиноременный шкив электромотора 50 Гц
62114	Клиноременный шкив бензомотора
N16652	Клиновой ремень электродвигаГц
N24960	Клиновой ремень электродвигаГц и бензодвигателя
N15122	Винт с шестигранной головкой	M 8 x 35
N2460	Шайба	Æ 8,4
N370	Шестигранная гайка	M 8
N19549	Винт с шестигранной головкой	5/16” - 24 UNF 5/8”
N3388	Трехфазный электродвигатель	50 Гц, 2,2 кВт; 220 В
N21047	Трехфазный электродвигатель	60 Гц; 2,2 кВт; 220 В
N19108	Однофазный электродвигатель	50 Гц, 2,2 кВт; 220 В
N19109	Однофазный электродвигатель	50 Гц, 2,2 кВт; 240 В
N19110	Однофазный электродвигатель	60 Гц, 2,2 кВт; 220 В
N19111	Однофазный электродвигатель	50 Гц, 2,2 кВт; 110 В
N19112	Однофазный электродвигатель	60 Гц, 2,2 кВт; 110 В
77283	Крепежная накладка
N19550	Винт с шестигранной головкой	M 8 x 35
N19551	Винт с шестигранной головкой	M 8 x 40
N20703	Бензиновый двигатель	Honda 4,0 кВатт
77360	Металлическая проставка
78019	Металлическая проставка
N58	Шайба
N2862	Шайба
N3100	Соединительный штуцер кабеля питания
N3103	Самоконтрящаяся гайка
N3423	Кабель питания	5м; 5 х 2,5
N16797	Винт с полукруглой головкой	М5 х 25
N17359	Защитный колпачок
N24912	Винт с шестигранной головкой
N24914	Защищенная вилка питания
