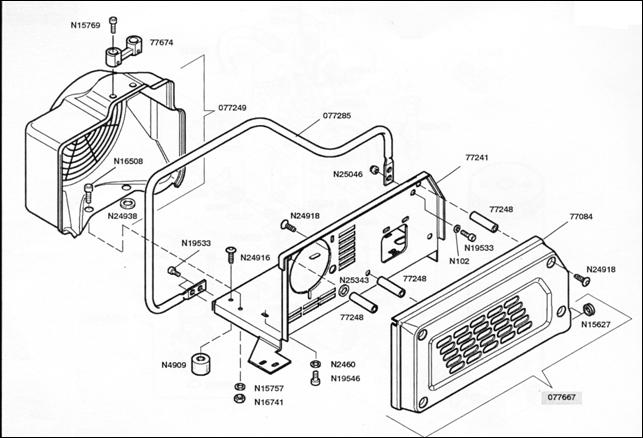

Компрессоры воздуха для дыхания высокого давления (стр. 7 )

Комплекты запасных частей	Таблица-вклейка ТР100-5. Всасывающий фильтр, промежуточный отделитель
№ детали	Наименование	Размеры
для заказа
059377	Всасывающий фильтр в сборе	Только ТР100В
N4870	Гайка с накаткой	М 6
59433	Колпачок фильтра
N4823	Всасывающий фильтр – патрон
N1042	Шестигранная гайка	М 6
N287	Контрящая гайка
N3313	Шайба	А 6,4
N4877	Уплотнительное кольцо	Æ 76 х 2
59434	Зажимное устройство для всасывающего фильтра
65985	Прокладка
077323	Телескопическая труба всасывающего фильтра
77325	Нижний патрубок всасывающей трубы
77326	Верхний патрубок всасывающей трубы
N25393	Колпачок на всасывающий верхний патрубок
077170	Промежуточный массовлагоотделитель
012886	Предохранительный клапан 2-ой ступени	PN 80
64498	Прокладка
77181	Головка фильтрующего блока
12784	Шайба распылителя
12785	Распылитель
12786	Полый болт
N2726	Металлопорошковый фильтрующий элемент
N3556	Уплотнительное кольцо	Æ 45 х 2
77168	Корпус фильтра
13937	Накидная гайка
011430	Узел сливного крана в сборе
068410	Корпус сливного крана
13283	Тарелка сливного крана
055888	Вентиль сливного крана

Комплекты запасных частей	Таблица-вклейка ТР100-6. Система фильтрации Р21
№ детали	Наименование	Размеры
для заказа
059410	Предохранительный клапан в сборе	PN 200
N4882	Уплотнительное кольцо
N150	Болт с внутренним шестигранником
057679	Фильтрующий патрон Р21 в случае электродвигателя	Æ 7,59 x 2,62
059183	Фильтрующий патрон Р21 в случае бензинового двигателя
N4566	Уплотнительное кольцо	Æ 59,92 x 3,53
N3824	Уплотнительное кольцо	Æ 9,19 x 2,62
077159	Блок масловлагоотделителя с клапаном поддержания давления в сборе
077634	Фильтрующий блок Р21 (без патрона) в сборе	M 6 x 60
77131	Резьбовая пробка-площадка предохранительного клапана
N4586	Уплотнительное кольцо	PN 300 (-H, - HU)
N25212	Уплотнительное кольцо
77129	Корпус фильтра
N15550	Резиновое кольцо
N15500	Хомут для крепления масловлагоотделителя
077232	Стакан фильтра
N20287	Соединительный штуцер для слива конденсата	vsti R ¼” - ed
N24910	Соединительный штуцер для слива конденсата	М 5
065500	Узел крана для слива конденсата в сборе
64498	Тарелка клапана для слива конденсата
63666	Ввертный штуцер клапана слива конденсата	Æ 5 x 1,5
N19547	Болт с внутренним шестигранником
N58	Шайба
077235	Клапан поддержания давления в сборе
N24788	Уплотнительное кольцо
65363	Ввертный штуцер зарядного шланга	16 x 1,5 x R1/4
N4602	Прокладка ввертного штуцера	A 13 x 19 x 2
N16591	Уплотнительное кольцо
57904	Соединительный стержень
57937	Крышка
N 19541	Винт с внутренним шестигранником
067458	Комплект инструментов для Т-образной ручки

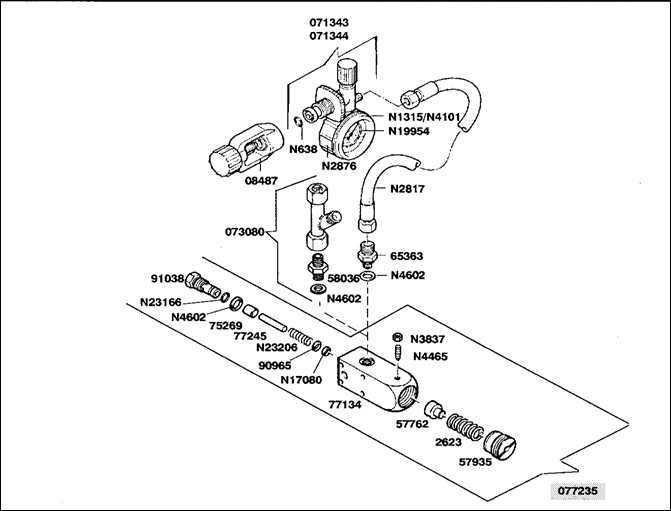

Комплекты запасных частей	Таблица-вклейка ТР100-7. Клапана поддержания давления, зарядные штуцера.
№ детали	Наименование	Размеры
для заказа
077235	Клапан поддержания давления в сборе
071343/071344	Зарядный штуцер (DIN) с манометром	200 бар / 300 бар
N19954	Стекло манометра	90 - 110 мм
N1315/№ 000	Манометр	PN 200/300
N2876	Резиновый профиль	NM 4
N638	Уплотнительное кольцо	15 x 260 lg.
08487	Зарядный штуцер (YOKE)	U14-18,7-1,5
N2817	Зарядный шланг	Æ 6 x 1,5
073080	Тройник зарядного шланга
65363	Ввертный штуцер зарядного шланга
58036	Штуцер под тройник зарядного шланга
N4602	Прокладка
57935	Винт установки давления поддержания	M 4 x 10
2623	Пружина тарелки клапана
57762	Тарелка клапана поддержания давления
N4465	Установочный винт
N3837	Контрящая гайка
77134	Корпус клапана
N17080	Прокладка
90965	Уплотнительное кольцо
N23206	Пружина
77245	Нажимной штифт
75269	Поршень клапана
N4602	Прокладка
N23166	Уплотнительное кольцо
91038	Регулировочный винт
072349	Набор инструментов для ремонта клапана

Комплекты запасных частей	Таблица-вклейка ТР100-8. Устройство переключения PN 200/PN 300
№ детали	Наименование	Размеры
для заказа
073796	Узел устройства переключения давления в сборе
58030	Шпиндельная бабка
N3405	Уплотнительное кольцо	Æ 12,42 x 1,78
N16591	Уплотнительное кольцо
73797	Корпус устройства переключения
N16504	Резьбовая пробка
058229	Тарелка клапана
58223	Шток клапана
58032	Контрящая шайба
58228	Вентиль	Æ 5,3
N2949	Шайба	NM 5
N2488	Шестигранная гайка	Æ 12 x 1,5
N4602	Прокладка
65363	Ввертный штуцер зарядного шланга
N19543	Винт с внутренним шестигранником	M 6 x 80
059410	Предохранительный клапан
014532	Тройник зарядного шланга	PN 200
N2817	Зарядный шланг	PN 200 (TÜV)
N638	Уплотнительное кольцо
071343	Зарядный штуцер (DIN)	Æ 5,28 x 1,78
08487	Зарядный штуцер (YOKE)	Æ 5 x 1,5
N1315	Манометр
N2876	Резиновый защитный кожух
N150	Болт с шестигранной головкой
N4882	Уплотнительное кольцо
