Учебно-методический комплекс Геодезия (стр. 13 )



Рис. 71 Абрис. Тахеометрической съемки

По окончании работы (3600) контрольный отчет должен быть равным первоначальному (разность +- 5)

Камеральные работы состоят из обработки журнала съемки и составления плана тахеометрической съемки.

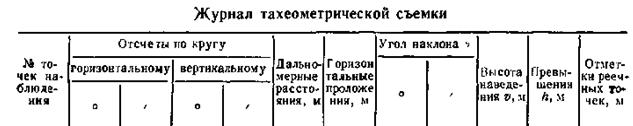

Таблица 2.7.



d = D сos2υ = К ∙ n сos2υ

h = h1+ i – V =d ∙tqυ + i – υ, если i = υ то h = d ∙ tqυ

h1 = Д sin 2υ

Пикетные точки наносятся на план способом координат. Возле точек подписывают их отметки

Рис. 72 Горизонтали и пикетные точки. Фрагмент плана



На план выносятся предметы и контуры местности, а также изображают рельеф горизонталями с помощью пометки или аналитическим способом (интерполяцией).

В настоящее время применяют тахеометро-автоматы, позволяющие непосредственно измерять горизонтальные проложения линий, расстояния и превышения точек

Электронно-оптические тахеометры ТС-400, ТС-600, фирма «Leica» с погрешностью горизонтального угла-10//, вертикального с компенсаторам-2//

В нем имеются вычисленный блок с дисплеем, магнитный носитель, ЭВМ, призма-отражатель.



2.5.3. Нивелирование поверхности по квадратам и по магистралям, с использованием контурного плана.

Способ нивелирования поверхности по квадратам применяют на открытой местности со слабо выраженным рельефом. Построение сетки квадратов производят теодолитом и лентой (дальномером) по принципу перехода от общего к частному. Сначала строят сетку больших квадратов (100-200 м) после разбивают на мелкие квадраты (10-40 м).

При нивелировании масштаб 1: 500 до 1:5000 с одной станции нескольких квадратов точки для установки нивелира выбирают так, чтобы они образовали замкнутый ход.

Рис. 73 Схема нивелирования поверхности по квадратам

Камеральные работы начинают с проверки результатов измерений (отсчетов) и вычислений

в1 – а1 = в2 – а2 где а1 и в1 – отсчеты по рейкам с первой станции; в1 – в2 – отсчеты по рейкам, установленным на тех же вершинах, с другой станции. Если разность не превышает величину 20 мм, то работу считать удовлетворительной.

Затем по формуле fh = ∑h определяют фактическую невязку нивелирного хода и сравнивают с допустимой f hдоп = 10√n. и определяем высоты вершин квадратов.

Составление плана начинается с построения на бумаге в соответствующем масштабе сетки квадратов. Около каждой точки на плане подписывают ее отметку, округленную до 0,01 м. Затем аналитическим или графическим способом проводят горизонтали с заданной высотой сечения рельефа. (Смотрите, «методические указания по выполнению практической работы № 6.)

И наносим ситуацию местности (абрис).

Нивелирование по магистралям

Нивелирование по магистралям применяют при топографической съемке неровной, застроенной и заболоченной местности (см. рис. 74).

Магистрали – это теодолитные ходы, на сторонах которых разбивают пикетаж и поперечники. По теодолитному ходу определяют плановое положение точек, которые потом нивелируют с технической точностью. Связующие точки на устойчивых пикетах, промежуточные на точках магистрали и поперечников. Контуры ситуации снимают относительно точек магистрали и поперечников.

Рис. 74 Нивелирование по магистралям

Топографический план составляется по координатам вершин теодолитного хода и поперечников из данных журнала нивелирования выписывают отметки точек.

По отметкам точек на план наносят горизонтали и ситуацию местности.



2.5.4. Понятие о цифровых моделях местности и их назначении

Цифровой моделью местности называют совокупность точек местности с известными координатами х1, у1, Нi и различными кодовыми обозначениями, предназначенными для замены реальных геометрических форм, изображающих на планах земные объекты, другими геометрическим формами, которые соответствуют математическому языку ЭВМ.

ЦММ составляют для рельефа, ситуации, почвенно-грунтовых, технико-экономических и др характеристик местности.

Такие возможности заложены в современные приборы для обработки аэрофотографических и космических снимков и в автоматические электронные геодезические приборы.



Вопросы для самоконтроля.

1.      Изложите сущность планово-высотного съемочного обоснования

2.      Изложите сущность тахеометрической съемки, достоинство и недостатки.

3.      Объясните, какие приборы применяются при тахеометрической съемке.

4.      Объясните, какие методы используются для создания съемочного обоснования.

5.      Опишите, как вычисляются пикетажные точки.

6.      Изложите порядок выполнения работ на станции.

7.      Обоснуйте предельные расстояния до рейки при съемке ситуации и рельефа.

8.      Опишите, как осуществляется контроль при тахеометрической съемке.

9.      Опишите, как приводится место нуля к нулю.

10.  Объясните, что называют съемкой местности и какие ее основные виды.

11.  Объясните, какими способами можно построить на плане горизонтали.

12.  Объясните, какой порядок полевых работ при нивелировании поверхности по квадратам.

13.  Объясните, в чем заключается принцип работы электронно-оптические таксометров.

14.  Объясните, как создаются плановые и высотные обоснования для тахеометрической съемки.

15.  Объясните, какую роль выполняет сетка квадратов при нивелировании поверхности по квадратам.

16.  Изложите, сущность нивелирования по магистралям.

17.  Опишите, как наносят на план ситуацию и горизонтали по данным нивелирования поверхности.

18.  Объясните, какие полевые документы заполняют при тахеометрической съемке.

19.  Изложите, как производят интерполирование отметок на плане для проведения горизонталей.

20.  Опишите цель нивелирования поверхности по квадратам? На какой местности его применяют.

21.  Опишите, как вычисляют отметки вершин квадратов, как контролируются эти вычисления.

Раздел 3. Геодезическое обеспечение

 строительно-монтажных работ.

Тема 3.1. Геодезическая основа строительно-разбивочных работ.

3.1.1. Сущность разбивочных работ.

Геодезическая основа строительных разбивочных работ подразделяется на два вида: геодезическая основа стройплощадки и геодезическую основу для разбивки здания или сооружения.

Геодезическая основа стройплощадки представляет собой сеть плановых и выставочных пунктов на территории строительства. Она служит для перенесения на местность каждого объекта строительства в лане и по высоте в соответствии с проектом.

Геодезическая основа для разбивки здания или сооружения создается в виде геодезических строительных знаков, расположенных вблизи перенесения на строительные и монтажные горизонты основных осей здания и обеспечения геометрической точности строительства.

Этапы воспроизведения инженерных объектов

Возводимое здания и сооружения должны удовлетворить в процессе строительства следующим основным требованиям:

- экономическая целесообразность;

- функциональная целесообразность, то есть выполнение на данном объекте установленных для него задач;

- техническая целесообразность – обеспечение прочности и долговечности в процессе эксплуатации.

Для решения этих задач в совокупности процесс строительства делят на 3 основных этапа:

- изыскания,

- проектирование,

- возведение строительных объектов (строительное производство).

Инженерные изыскания обеспечивают комплексное изучение природных и экономических условий района будущего строительства с целью разработки проектов возводимых зданий и сооружений.

Проектирование предназначено для разработки на основе материалов изысканий комплекса графических, технических и экономических документов, обосновывающих возможность или целесообразность строительства.

Возведение зданий и сооружений, проводимое в строгом соответствии с проектом, представляет собой процесс воссоздания на местности проектного решения с помощью выполнения различных строительных работ.

Инженерно-геодезическое изыскания для строительства должны обеспечивать получение и изучение топографа геодезических материалов и данных и месте строительства, необходимых для обоснования проектирования, строительства и эксплуатации объектов.

Проектирование инженерных объектов выполняется на основе топографического плана строительной площадки в масштабе 1:500 – 1:2000 с сечением рельефа 0,5-1 м.

В состав окончательного проекта должен входить следующий комплекс чертежей:

- основной чертеж генерального плана;

- план и профили подземных сооружений;

- проект вертикальной планировки;

- генеральный план организации строительного производства (стройгенплан);

- сводный генеральный план;

- рабочие чертежи;

- схемы геодезической основы на площадки;

- разбивочные чертежи (схемы).



            Проект производства геодезических работ.

Геодезические работы на строительной площадке делятся на детальные и основные, которые выполняют по проектам организации строительства (ПОС) или проекта производства строительно-монтажных работ(ППР). Являясь частью этих проектов, геодезические работы предназначены для своевременного исполнения разбивочных работ и контролирования производства строительных работ на различных этапах с точки зрения соответствия их геометрических параметров проекту.

Обычно проект при возведении зданий и сооружений включает в себя следующие основные разделы:
