Контролировать достижение проектной отметки дна котлована Н можно по значению предварительно вычисленного отсчета в на рейке:

в = Нр + а - Н

Выемку грунта в котлованах и траншеях заканчивают с недобором на 10-20 см до проектной отметки, после чего делают зачистку дна котлована вручную по результатам нивелирования его по квадратам со стороной 4-5 м.Вершины квадратов закрепляют кольями, верхние срезы которых (маяки) располагают на уровне проектной отметки, и по ним ведут зачистку.

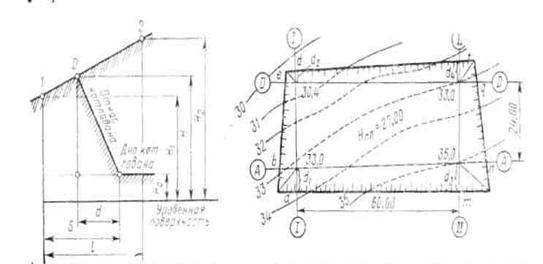

Рис. 96 К расчету при Рис. 97. К определению границ откосов

проектировании котлованов котлована

Проектирование котлована для устройства подземных частей здания или сооружения выполняют на топографическом плане, на которой наносят оси проектируемого сооружения и от них строят очертания дна котлована. Задавшись отметкой Н0 дна котлована и уклоном i0 его откосов, находят очертание котлована поверху – линию нулевых работ.

Пусть точка О – положение плоскости нулевых работ.

d – горизонтальное расстояние,

тогда Н = Н1 + i + i (S –d), где i = или Н = Н0 при заданном значении Н0 и i0.

тогда d =

по этой формуле находят положение точек нулевых работ. Соединив эти точки на плане, получают линию нулевых работ

Пример: Пусть требуется рассчитать объемы земляных работ котлована промышленного здания длиной 60 м, шириной 24 м и уклоном откосов по котловану равным i0 = 1. При этом планировочная отметка строительной площадки равна 27 м. Построение начинают с нанесения на план контура здания.

Для получения точек нулевых работ, например, для поперечной оси сооружения I – I от точки пересечения осей А – А и 1-1 откладывают заложение d1 = 33 – 27 = 6 м в направлении поперечника 1-=1 и оси А-А. Полученные точки а и b и будут точками нулевых работ, т.е. будут лежать на бровке котлована. Аналогично получаем заложения d2 = 30,4 – 27 = 3,4 м; d =35 – 27 = 8; d4 = 33 – 27 = 6 м. отложив эти заложения по соответствующим осям сооружения, получим соответственно точки d и е, m и n, f и q. Соединив теперь соответствующие точки прямыми линиями, получим линию нулевых работ.

Расчет приведен в методических указаниях по выполнению практической работы № 8. Для горизонтальной площадки.



Подсчет объема земляных работ.

Объем вынутого из котлована грунта

Vк =  , где S1 и S2 – площадь поперечных сечений котлована.

l – расстояние между поперечниками или через объём усеченной пирамиды

Vк = (S1 + S2 + )



3.3.4. Исполнительская съемка открытого котлована.

Дно котлована нивелируют в шахматном порядке ч/з 4-5 м, по осям – нивелиром, между – способом визирок.

Подсыпка допускается не боле 5 см.

Точность измерений

Линейные – 3 см.

Высотные – 1 см.

Угловые – 30//.

Высотные 1 см. (рис. 97)



Вопросы для самоконтроля

1. Назовите способы разбивки главных и основных осей здания.

2. Опишите виды наблюдений геодезического контроля за устройством котлована.

3. Раскройте способы перенесения осей и высот в котлован.

4. Опишите, как производится разбивка контуров котлована.

5. Опишите, как подсчитать объем земляных работ при устройстве котлована.

6. Изложите цели и суть исполнительной съемки открытого котлована.

7. Объясните, какими методами можно получить расстояния между нижним контуром котлована и верхней бровкой?

8.Опишите, как построить линию с заданной крутизной откоса?

9. Объясните, как применяется обратная геодезическая задача при расчете основных элементов для разбивки основных осей полярным способом.



Тема 3.4. Геодезическое обеспечение строительства гражданских зданий, башенных сооружений.



3.4.1. Разбивки при нулевом цикле строительства для устройства ленточных фундаментов.



Рис. 98. Схема перенесения осей фундамента в котлован с помощью теодолита:

1 – теодолит; 2 – створный знак; 3 – обноска; 4 – рулетка;

5 – осевая проволока; 6 - осевая риска; 7 – подвижная марка.

Перенесение осей на дно котлована выполняют при помощи теодолита со створных точке закрепляющих оси, или отвесами от точке пересечения осей, фиксируемых проволоками, натянутыми по обноске.





Рис. 99. Схема перенесения разбивочных осей в котлован отвесами:

1 – обноска; 2 – риски осей; 3 – осевая проволока; 4 – маячные блоки; 5 – причалка; 6 – отвес

В котловане оси закрепляют временными знаками на дне или на откосах.



Закрепление монтажа ленточных фундаментов.

Монтаж сборных ленточных фундаментов (рис. 100)

Рис. 100. Схема разбивки сборных ленточных фундаментов: 1 – маячные блоки; 2 - обноска; 3 – проволока; 4 – отвесы; 5 – теодолит; 6 – осевые риски



начинают с ус­тановки угловых подушек и блоков по проволоке, натянутой на осевых гвоздях обноски. На уложенные подушки фундаментов переносят оси, фиксирующие внутренние грани фундаментных блоков, и по рискам этих осей осуществляют монтаж блоков. Правильность установки блоков в пла­не проверяют от отвесов с осевой проволокой (рис. ), боковым ниве­лированием или вешением с помощью теодолита, а по вертикали и гори­зонтали - отвесом и уровнем.



Рис. 101. Контроль установки фундамента: а – способом створной струны; б – теодолитом; в – способом бокового нивелирования

После окончания монтажа перво­го ряда блоков производят нивелирова­ние. Отклонения в положении верхней поверхности блоков от горизонта ис­правляют при устройстве горизонталь­ного шва (постели) для следующего ря­да блоков.

После окончания монтажа фун­даментных блоков делают проверку их расположения с составлением ис­полнительной схемы, на которой по­казывают смещение блоков от осей и колебания фактических отметок относительно проектных. Отключение блоков от оси и установки их по высоте допускаются до 10 мм. Установку по высоте контролируют с помощью нивелира. По результатам исполнительной съёмки производят выравнивание монтажного горизонта для укладки плит перекрытия над подвалом или техническим подъемом.

Рис. 102



3.4.2. Сборных фундаментов под колонны.

а) гравийная или песчаная подсыпка.

1 ; -3; - ориентирные риски

2 – установочные риски.

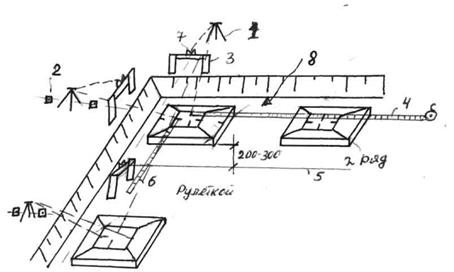

Вынос осей – теодолитом на дно котлована, сразу на строительную скамейку (подвиж. марка). Также устанавливаем угловые и маячные блоки или подушки. Оси на дно котлована выносят на временные знаки (колья, штыри).
