Рис. 130. Исполнительная схема канализации



Вопросы для самоконтроля.

1.      Объясните, что такое постоянная и ходовая визирка.

2.      Опишите, как производится укладка трубопроводов на заданную глубину и по заданному уклону.

3.      Опишите виды разбивок при устройстве котлованов.

4.      Опишите, как передать отметку на дно глубокого котлована.

5.      Опишите, как закрепляют и восстанавливают осевые точки трассы.

6.      Опишите, как рассчитать высоту постоянных и ходовых визирок.

7.      Объясните, какие геодезические измерения выполняется при съемке существующих подземных коммуникаций.

8.      Объясните, почему продольный профиль самотечной канализации необходимо проектировать и переносить на местность с высокой точностью.

9.      Объясните, что такое уклон трубы. Как выбирают глубину заложения труб.

10.  Изложите плановую и высотную исполнительную съемку инженерных сооружений.



Тема 3.7. Общие сведения о геодезических работах при техническом обслуживании зданий и сооружений.

3.7.1. Использование исполнительной документации при техническом обслуживании зданий и сооружений.

В зависимости от состава задания на техническое обследование зданий и сооружений выполняют следующие основные виды геодезических работ:

- определение планового и высотного положений, а также геометри­ческих параметров основных несущих конструктивных элементов зданий;

- определение вертикальности стен и колонн;

- выявление прогибов несущих конструкций (ферм, балок и т. п.);

- установление отклонения от прямолинейности и вертикальности конструкций;

- определение кренов зданий, дымовых труб и других высотных со­оружений башенного типа;

Исходной документацией, используемой при техническом обследо­вании зданий и сооружений, являются рабочие чертежи, планы фундамен­тов, поэтажные планы и разрезы, профили, планы разбивочных осей, схема внешней разбивочной сети, ведомости координат и высот осевых знаков, пунктов разбивочной сети, материалы исполнительных съемок с указанием отступлений от проектных размеров.

При обследовании сложных и крупных объектов на основании техни­ческого задания разрабатывают ППГР, который согласовывают с предста­вителем заказчика. Для осуществления геодезических работ в ППГР преду­сматриваются определенные методы и способы, а также точность измере­ния, перечень геодезических приборов и специальных приспособлений.

Например, для определения положения в плане и по высоте отдельных конст­руктивных элементов выбирают методы измерения нивелированием: геометрическим, гидростатическим или тригонометрическим. При створных измерениях используют струнные или оптические приборы.

Геодезические работы выполняют в соответствии с действующими нормативными документами и инструкциями по системе обеспечения точ­ности геометрических параметров в строительстве. По результатам геоде­зических измерений техническая экспертиза выдает заключение о физиче­ском и моральном износе здания, целесообразности его дальнейшего ис­пользования, а также принимает решение о его капитальном ремонте, ре­конструкции или сносе.



Основные характеристики деформаций

Выделяют следующие характеристики деформаций основания и зда­ния (сооружения):

- абсолютную (полную) осадку отдельных точек основания, здания (сооружения);

- среднюю осадку основания, здания (сооружения);

- перекос - относительную неравномерность осадки здания (соору­жения) или его конструкций, измеряемую разностью вертикальных пере­мещений характерных точек здания (сооружения), отнесенною к расстоя­нию между ними;

- крен - отклонение конструкции или здания (сооружения) от верти­кальной плоскости в результате неравномерной осадки, без нарушения це­лостности и геометрических параметров, измеряемое отношением разно­сти осадок крайних точек фундамента к его ширине или длине;

- относительный прогиб (выгиб) - отношение величины прогиба (вы­гиба) к длине изогнувшейся .части конструкции или здания (сооружения);

- кручение - явление, когда два параллельных фундамента или две грани железобетонной плиты имеют неравномерную осадку, направлен­ную в противоположные стороны;

- трещины - разрывы в плоскостях или конструкциях здания (со­оружения) в результате неравномерных осадок или недопустимых напря­жений.



Состав процесса наблюдения за деформациями

Наблюдение за деформациями вновь строящихся зданий и сооруже­ний начинают с момента окончания работ нулевого цикла и заканчивают после достижения стабилизации осадок фундаментов, но не ранее двух лет после сдачи здания или сооружения в эксплуатацию. Наблюдения проводят через определенные промежутки времени - по циклам.

Для наблю­дений за деформациями проектная организация совместно с организацией, производящей работу, составляют рабочую программу. Рабочая программа наблюдений разрабатывается на основании технического задания и вклю­чает в себя следующее:

- изложение цели и задачи наблюдений;

- составление схемы размещения геодезических знаков и их привяз­ки к пунктам исходной геодезической сети;

- разработку календарного плана выполнения работ;

- выбор метода измерения деформаций;

- указание периодичности и продолжительности измерения, а также необходимой точности геодезических построений при наблюдениях за де­формациями.



3.7.2. Наблюдение за деформациями конструкции с помощью маяков, трещиномеров, гидронивелиров.

Опорные знаки для наблюдений за деформациями

Опорные знаки размещают на участках с устойчивыми грунтами, рас­положенными вне зоны осадочных воронок и производства строительных работ, но как можно ближе к точкам наблюдаемого здания или сооружения. Опыт показывает, что зона активных деформаций грунтов может распро­страняться на расстояние, равное шестикратной ширине фундамента здания или сооружения.

В качестве опорных высотных знаков при наблюдениях за осадками зданий и сооружений служат фундаментальные глубинные реперы, закла­дываемые в коренные породы в виде железобетонных монолитов (рис. 131 а) или других жёстких конструкций, которые закладывают ниже уровня промерзания грунта.

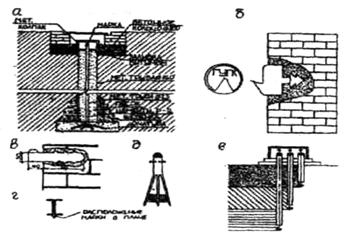

Рис. 131 Геодезические знаки для наблюдения за осадками: а – глубинный репер;

б – стенной репер; в – осадочная марка, закрепляемая в кирпичные или бетонные стены; г – осадочная марка, закрепленная сваркой к металлической колонне; д – глубинная марка, закрепляемая в земляные сооружения; е – куст марок для определения величины послойного сжатия грунта

Измерение осадки строящихся зданий и сооружений начинают сразу после начала возведения фундаментов или кладки цоколя. Если первый цикл измерений выполнен с опозданием, то последующие измерения будут обесценены в связи с невыясненными причинами уже произошедшей осадки.

Частоту измерения осадок в основном увязывают с возрастанием нагрузки на грунт основания и развитием его деформации во времени.

Первый цикл измерения обычно начинают тогда, когда давление фундамента на грунт составляет 25 % от веса здания или сооружения. Последующие циклы измерений осадок выполняют при достижении нагрузки в 50, 75, 100 % от веса здания и сооружения или после возведения каждого этажа.

При выполнении повторных циклов измерений учитывают действие различных факторов – проведение подземных работ, возведение в непосредственной близости больших сооружений, изменения температурного режима грунта основания, уровня грунтовых вод, динамических нагрузок. В таких случаях выполняют измерение осадок до и после проявления и учета указанных факторов. По полученным данным корректируют график работ по измерению осадок.

После окончания строительства здания или сооружения периодичность измерений осадок изменяется. В период первых двух лет эксплуатации измерения выполняют не менее четырех раз, приурочивая их к различным сезонам года. Наблюдения за деформациями прекращают только тогда, когда скорость осадки не превышает 1- 2 мм в год. Наблюдение возобновляют при появлении причин, способных вызвать новые осадки и деформации зданий, сооружений.



3.7.3. Методы работ и требования к точности измерения осадки горизонтальных смещений и крена зданий и сооружений.

После окончания строительства здания или сооружения периодич­ность измерений осадок изменяется. В период первых двух лет эксплуата­ции измерения выполняют не менее четырех раз, приурочивая их к различным сезонам года. Наблюдения за деформациями прекращают только тогда, когда скорость осадки не превышает 1 - 2 мм в год. Наблюдения во­зобновляют при появлении причин, способных вызвать новые осадки и деформации зданий, сооружений.

Измерения деформаций зданий и сооружений выполняют геодезиче­скими и негеодезическими методами. Геодезические методы дают воз­можность определять абсолютные и относительные величины осадки зданий (сооружений) или их элементов.

За абсолютные осадки принимают вертикальные смещения, изме­ренные от реперов, не изменяющих своего высотного положения во все периоды наблюдения.

За относительные осадки принимают вертикальные смещения, из­меренные относительно произвольно выбранной точки здания (сооруже­ния) или репера.

Негеодезическими методами определяют только относительные осадки элементов здания или сооружения. При этом используют отвесы, клиномеры, деформетры, микрокренометры и другие средства измерения.

Эти приборы закрепляются на здании (сооружении) или внутри него и позволяют измерять смещение элементов здания (сооружения) практически непрерывно. Процесс измерений может быть автоматизирован.

Геодезические методы измерения осадок позволяют получать полные и достоверные данные об осадках здания (сооружения) в целом или, его элементов в единой системе координат. К этим методам относятся гео­метрическое, гидростатическое и тригонометрическое нивелирование, микронивелирование, фотограмметрия.
