В каркасно-панельных зданиях нагрузки передаются на колонны, а панели выполняют роль ограждающих конструкций. В поперечном направлении панели устанавливают по осевым рискам, нанесенным на оголовках колонн каркаса. Выверку установки простеночных панелей и панелей-вставок по вертикали осуществяют по проволоке, натянутой на проектном расстоянии от оси колонн по верху панелей.

Рис. 112. Схема каркаса одного яруса:

 1 – колонны; 2 - ригели

Элементами сборного железобе­тонного каркаса многоэтажных зданий (рис. 112) являются колонны, ригели и плиты перекрытий. Колонны имеют вы­соту в два этажа (один ярус). На консоли колонны опираются ригели, а на них - плиты перекрытий. Элементы каркаса, а также наружные панели, между собой и с каркасом соединяются сваркой.

В целях облегчения контроля за монтажом элементов каркаса и для ис­полнительных съемок перед установкой проверяют их геометрические параметры, делают разметку и нумеруют.



3.4.8. Понятие о пространственной геодезической сети.

Пространственная геодезическая сеть развивается по мере наращивания высоты здания (свыше 10-16 этажей), принимают приборы отвесного проектирования.

Высотные координаты передаются на монтажный горизонт при помощи инварной ленты и двух нивелиров.

Данная сеть служит для сохранения проектной ориентации и взаимного положения разбивочных осей на каждом, монтажном горизонте, а также для поэтапных разбивок высотного проектного положения конструкций.

Рис. 113. Пространственная геодезическая сеть многоэтажного здания:

0 – нулевой ярус; 1-2 – первый и второй ярусы

Погрешность проецирования 3-4 мм на 50 м. высоты, вдоль осей и по диагонали 1 – 2 мм.



3.4.9. Геодезический контроль при строительстве монолитных зданий и сооружений.

Опалубочные технологии условно разделены на горизонтально и вертикально устанавливаемые элементы опалубки.

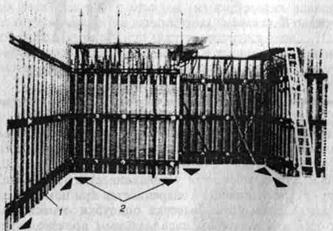

Рис. 112. Разметка рисок для установки вертикальных щитов опалубки:

1 – опалубка; 2 – ориентирная риска

Горизонтальность рабочего пола опалубки контролируют методом геометрического нивелирования (передача отметок на монтажный горизонт)

Геодезический котроль вертикальности движения опалубки осуществляется с помощью тяжелых отвесов, теодолита или методом вертикального проецирования (зенит-прибором).



3.4.10. Контроль за положением скользящей опалубки.

Башенные сооружения возводят из монолитного железобетона в скользящей опалубке или подъёмно – переставкой опалубке. Подъем скользящей опалубки осуществляется контроль за ее положением по горизонтальности (ее геометрические размеры) отклонения оси от вертикали и величину кручения сооружения на каждом ярусе.



3.4.11. Определение отклонения от вертикали высоких зданий и башенных сооружений.

Для определения отклонения от вертикали применяются следующие методы:

- вертикального проецирования с использованием отвеса, теодолита или прибора оптического вертикального визирования;

- горизонтальных углов;

- угловых засечек.



Рис. 115. Схема измерения кренов зданий и сооружений: а – общий случай способа вертикального проецирования; б – с помощью теодолита;

в – способом горизонтальных углов; г – способом угловых засечек



1.      Измерение отклонения способом вертикального проецирования.

Общая схема измерения крена (отклонения) способом вертикального проецирования состоит в перенесении по отвесной линии верхней точки В здания (рис. 115) на исходную горизонтальную плоскость. Отклонение точки В/ от исходной точки А здания характеризуют линейную l и угловую α величины крена.

Самым простым способом проецирования является использование тяжелого отвеса. Его закрепляют в точке В, а отклонения нити отвеса от исходной точки А здания измеряют миллиметровой линейкой в двух взаимно перпендикулярных плоскостях здания и вычисляют общую линейную величину крена по форму

l =

относительную величину крена вычисляю по формуле

i =

где h – высота здания, м.

Угловую величину крена α, которая определяет его направление, вычисляют по формуле



α = arctq ()

В связи с неудобствами, связанными с закреплением отвеса в верхних точках, а также влиянием действия ветра на величину отклонения нити отвеса от вертикали его используют при высоте зданий и сооружений до 15 м.

При большей высоте, а также для повышения точности измерения крена вертикальное проецирование верхних точек выполняют с помощью теодолита. Его устанавливают над постоянным знаком на продолжении стены здания примерно на расстоянии двойной его высоты. Выбирают в верхней части стены хорошо различаемую точку В (рис. 115 б), наводят на неё зрительную трубу, которую затем опускают вниз. По вертикальной нити зрительной трубы на миллиметровой линейке берут отсчет, измеряя тем самым отклонение точки В' от исходной точки А на величину ΔY. Ана­логично измеряют отклонение ΔХ в другой вертикальной плоскости и вы­числяют общую линейную l и угловую а величины крена по формулам.

2.      Измерение отклонений способом горизонтальных углов.

При измерении кренов способом горизонтальных углов (рис. 115 в) с закрепленных постоянных знаков линии I-II высокоточным теодолитом периодически измеряют горизонтальные углы β и γ между опорными направлениями I – II, II – I (или другими постоянными точками н6а местности) и направлениями на наблюдаемую верхнюю точку здания В. По разности углов β и γ между циклами измерений вычисляют составляющие крена ΔХ и ΔY по формулам:





где d1 и d2 – горизонтальные проложения от теодолита до наблюдаемой точки В;



Δβ и= β – β/ ; Δγ = γ – γ/



3.      Измерение отклонения способом угловых засечек

При измерении крена способом угловых засечек (рис. 115 г) вокруг сооружения на расстоянии не менее одной и не более двух его высот закрепляют опорные пункты I, II и III, прокладывают полигонометрический ход и методом триангуляции вычисляют их координаты. С этих пунктов прямой угловой засечкой определяют координаты точек А и В по оси сооружения у его основания и на вершине (или только на вершине).

При измерении углов принимают во внимание, что ошибка в одну секунду создает погрешность в определении крена 0,5 мм на каждые 100 м расстояния. Для определения направления на наблюдаемую точку около измеренных углов ставят букву «Л» или «П», обозначающую расположение А слева или справа относительно створа станции на точку В.

По разности координат точек А и В (или одной точки В) в начальном и последующих циклах наблюдений вычисляют составляющие отклонения ΔХ и ΔY за данный промежуток времени:

ΔХ = Х1 – Х0; ΔY = Yi –Y0.

Общие величины крена: линейную l и угловую α – вычисляют по формулам 3

Способ угловой засечки в основном применяют при определении кренов сооружений башенного типа (дымовых труб, силосных башен, мачт и других вертикальных линий).

При наблюдениях за кренами зданий и сооружений предельная погрешность измерений составляют: для стен гражданских и промышленных зданий – 0,0001 Н; для дымовых труб, башен, мачт – 0, 0005 Н, где Н – высота здания или сооружения.

Вопросы для самоконтроля

1. Изложите цели и состав геодезических работ наземного цикла.

2. Опишите построения разбивочной сети на исходном монтажном горизонтах.

3. Назовите способы перенесения осей и высот на монтажные горизонты.

4. Опишите состав детальных разбивочных работ, и основные методы их выполнения.

5. Охарактеризуйте виды зданий и особенности геодезического сопровождения их монтажа.

6. Объясните суть геодезического контроля монтажа кирпичных, монолитных зданий и сооружений.

7. Объясните суть геодезического контроля монтажа панельных зданий.

8. Объясните суть геодезического контроля устройства свайного поля.

9. Опишите особенности геодезического контроля при возведении высоких зданий и башенных сооружений.

10. Объясните, что такое пространственная геодезическая сеть.

11. Опишите методику использования приборов вертикального проектирования.

12. Объясните, как производится контроль за положением скользящей опалубки.



Тема 3.5. Геодезическое обеспечение геометрической точности монтажа промышленных зданий.

3.5.1. Геодезическое обеспечение геометрической точности монтажа несущих колонн каркаса здания.

Для каркасных одно- и многоэтажных промышленных, жилых и об­щественных зданий детальные разбивочные работы включают разбивку ос­новных, секционных и пролетных осей, а не линий им параллельных. Уста­новочные риски наносят на фундаментах или опорах под колонны, на ого­ловках колонн, ригелях или плитах перекрытий. Разбивку выполняют путем построения створов с помощью теодолита и отложения проектных отрезков стальной рулеткой относительно точек плановой разбивочной сети.

Например, для разбивки продольных осей А- А, Б -Б, В - В колонн здания (рис. 116) по створам поперечных сторон плановой разбивочной сети I – II и III-IV отклады­вают отрезки а1, I-K, a2, IV - N.
