Таблица 16 – Характеристики электродвигателя
Типоразмер электродвигателя | Мощность | Синхронная частота | Рабочая частота | Отношение | Диаметр |
4А100S2У3 | 4 | 3000 | 2880 | 2,2 | 28 |
2 Кинематический расчет
Общее передаточное число привода равно:
.
При разбивке общего передаточного числа редуктора по ступеням воспользуемся рекомендациями табл. 10 для зубчато-червячного редуктора, согласно которым передаточное число тихоходной ступени определяется зависимостью:
при
.
Принимается:
.
Тогда ![]()
Из стандартного ряда (см. табл. 9) назначаем
Фактическое передаточное число редуктора равно:

Погрешность фактического передаточного числа редуктора относительно номинального согласно формуле (12):
.
Поскольку при
выполняется условие (13)
, можно сделать заключение о том, что кинематический расчет выполнен удовлетворительно.
3 Расчеты частот, мощностей и вращающих моментов на отдельных элементах привода
Частота вращения входного вала редуктора и установленной на этом валу шестерни быстроходной ступени равна частоте вращения вала электродвигателя:
.
Частота вращения промежуточного вала редуктора и закрепленных на нем колеса быстроходной ступени и червяка тихоходной ступени:
.
Частоты вращения выходного (тихоходного) вала двухступенчатого редуктора, ведомого червячного колеса тихоходной ступени и ведущей звездочки цепной передачи равны:
.
Мощности, передаваемые отдельными элементами привода:
;
;
;
;
;
.
Вращающие моменты:
;
;
;
;
;
.
Результаты расчетов приведены в табл. 17.
Таблица 17 – Результаты кинематического расчета
Параметры | Электродвигатель | Редуктор | Цепная | |||
I ступень | II ступень | |||||
|
|
|
| |||
| 2880 | 2880 | 1600 | 1600 | 64 | 64 |
| 3,45 | 3,42 | 3,31 | 3,28 | 2,62 | 2,6 |
| 11,44 | 11,34 | 19,76 | 19,58 | 391 | 388 |
| | 1,8 | 25 | 1,8 |
1.8 Выбор салазок для электродвигателя
Для обеспечения возможности регулирования натяжения ремня в ременной передаче электродвигатель устанавливается на салазки (рис. 8). Размеры и массы салазок пяти типоразмеров приведены в табл. 18.
Таблица 18 – Салазки для электродвигателя
Тип | Размеры, мм | Масса комплекта, кг | Болты для крепления двигателя dxl, мм | ||||||||||
|
|
|
|
|
|
|
|
|
|
| |||
С-3 | 16 | 38 | 370 | 440 | 410 | M12 | 12 | 15 | 44 | 36 | 42 | 3,8 | М10´35 |
С-4 | 18 | 45 | 430 | 510 | 470 | М12 | 14 | 18 | 55 | 45 | 50 | 5,3 | М12´40 |
С-5 | 25 | 65 | 570 | 670 | 620 | М16 | 18 | 22 | 67 | 55 | 72 | 12,5 | М16х55 |
С-6 | 25 | 65 | 630 | 770 | 720 | М16 | 18 | 26 | 74 | 60 | 75 | 17,5 | М16´60 |
С-7 | 30 | 90 | 170 | 930 | 870 | М20 | 24 | 30 | 88 | 70 | 105 | 31 | М20´75 |
В табл. 18 также приведены диаметры и длины болтов для крепления электродвигателя к салазкам.

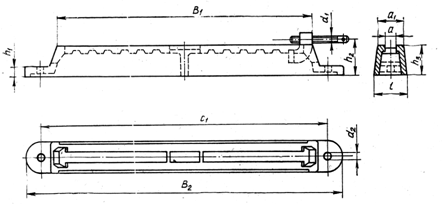

Рисунок 8 – Салазки для электродвигателя
2 Зубчатые передачи в закрытом исполнении
2.1 Теоретические предпосылки к расчетам
Для закрытых зубчатых передач возможны следующие критерии работоспособности:
· усталостная контактная прочность зубьев;
· усталостная изгибная прочность зубьев;
· статическая контактная прочность зубьев в условиях кратковременных перегрузок;
· статическая изгибная прочность зубьев в условиях кратковременных перегрузок.
Из названных критериев наиболее вероятный первый, по которому рекомендуется вести проектировочный расчет, однако в проверочном расчете проверяется работоспособность передачи по всем перечисленным критериям.
Контактная прочность зубчатого колеса при прочих равных условиях зависит только от его диаметра, поэтому из условия контактной прочности можно рассчитать размеры зубчатых колес или передачи. Изгибная прочность зависит от модуля.
|
