Расчеты механических передач (стр. 42 )

5 Рассчитать фактическое передаточное число передачи:

. (88)

Для ременных передач допускается отклонение фактического передаточного числа от номинального до 4%.

6 Назначить ориентировочное межосевое расстояние передачи (см. табл. 76).

7 Рассчитать ориентировочную длину ремня:

. (89)

Поскольку плоские ремни выпускаются промышленностью отрезками конечной длины, не существует стандартного ряда длин плоских ремней и .

8 Проверка. Следует иметь в виду, что назначенное межосевое расстояние и длина ремня должны удовлетворять следующим условиям.

Угол охвата ремнем меньшего шкива:

. (90)

Число пробегов ремня по контуру в единицу времени:

, (91)

где – окружная скорость шкивов (приближенно скорость ремня). Согласно табл. 75 для открытой передачи .

При выполнении условий (90), (91) окончательно принимается межосевое расстояние .

При невыполнении условий (90), (91) следует увеличить межосевое расстояние .

9 Рассчитать допускаемое удельное окружное усилие:

, (92)

где – допускаемое окружное усилие, передаваемое единицей ширины ремня в горизонтальной передаче при угле охвата , скорости , спокойной работе и нормальных условиях окружающей среды; найденные экспериментально значения , обеспечивающие оптимальные условия эксплуатации передачи (высокий КПД, незначительное скольжение), приведены в табл. 77, 78; рекомендации по назначению напряжений от предварительного натяжения и удельных усилий от предварительного натяжения дает табл. 80;

– коэффициент, учитывающий наклон открытой передачи к горизонту, выбирается из табл. 81; для передачи с натяжным роликом и открытой передачи с автоматическим натяжением ;

– коэффициент угла охвата ремнем меньшего шкива. Вычисляется по формуле:

; (93)

– коэффициент скорости, вычисляется по формуле:

; (94)

для передачи с натяжным роликом и открытой с автоматическим натяжением ;

– коэффициент режима работы, выбирается по табл. 79.

Таблица 77 – Расчетные параметры для резинотканевых ремней из бельтинга БКНЛ-65 и Б-820

Число прокладок ремня	Толщина ремня , мм	Стандартная ширина , мм	Диаметр меньшего шкива , мм	Удельное окружное усилие , при натяжении
2	2,25	2,5
2	3	20, 25, 30, 40, 45	80	5,0	5,4	5,8
100	5,2	5,6	6,0
125	5,3	5,7	6,1
3	4,5	20, 25, 30, 40, 45, 50, 60, 70, 75, 80, 85, 90, 100, 125, 150, 200, 250	125	7,1	8,3	8,8
160	7,3	8,5	9,1
200	7,5	8,7	9,3
4	6	180	10,2	11,1	12,0
224	10,5	11,4	12,3
280	10,7	11,6	12,5
5	7,5	250	12,7	14,0	15,1
315	13,0	14,4	15,5
400	13,2	14,6	15,8

Таблица 78 – Удельное окружное усилие

Число слоев	Толщина , мм	Диаметр меньшего шкива , мм	Удельное окружное усилие , при напряжении
1,6	1,8	2,0	2,4
1	2	3	4	5	6	7
Кожаные ремни
1	3	80 100 ≥ 125	4,9 5,5 6,0	5,4 6,1 6,5	5,7 6,4 7,0	6,6 7,4 8,1
3,5	100 125 ≥ 160	6,1 6,7 7,2	6,5 7,3 7,9	7,2 7,9 8,6	7,6 8,6 9,5

Продолжение таблицы 78

1	2	3	4	5	6	7
1	4,0	125 160 ≥ 200	7,4 7,9 8,4	7,9 8,7 9,3	8,3 9,2 9,9	9,2 10,3 11,1
4,5	140 180 ≥ 224	8,0 8,9 9,5	8,8 9,7 10,4	9,3 10,4 11,1	10,3 11,6 12,5
5	160 200 ≥ 250	9,0 9,9 10,5	9,9 10,9 11,6	10,5 11,6 12,4	11,7 12,9 13,9
5,5	180 224 ≥ 280	10,1 11,0 11,7	11,0 12,0 12,8	11,7 12,8 13,7	13,0 14,3 15,4
Текстильные хлопчатобумажные ремни
4	4,5	112 140 ≥ 180	6,2 6,8 7,2	6,7 7,3 7,8	7,1 7,8 8,3	7,7 8,4 9,1
6	6,5	180 224 ≥ 280	9,3 10,1 10,5	10,1 10,8 11,3	10,7 11,5 12,1	11,6 12,6 13,3
8	8,5	280 360 ≥ 450	12,9 13,7 14,1	13,9 14,8 15,4	14,9 15,8 16,5	16,2 17,4 18,2
Текстильные шерстяные ремни
3	6	160 200 ≥ 250	7,1 7,7 8,1	7,6 8,2 8,7	7,8 8,6 9,2	7,9 8,8 9,5
4	9	280 360 ≥ 450	10,4 11,4 12,1	12,1 13,0 13,6	12,6 13,7 14,4	12,8 14,0 14,9
5	11	400 500 ≥ 630	14,4 15,2 15,8	15,3 16,3 17,0	16,3 17,3 18,1	16,8 17,8 18,7

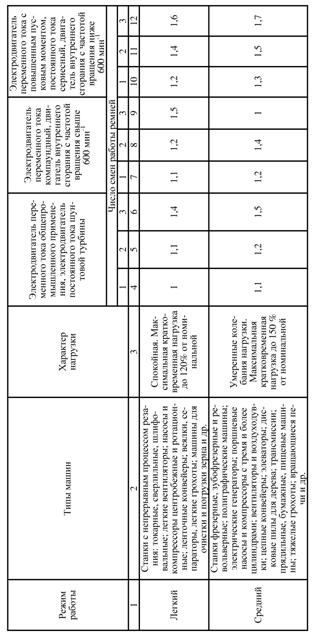

Таблица 79 – Значение коэффициента режима работы Cp

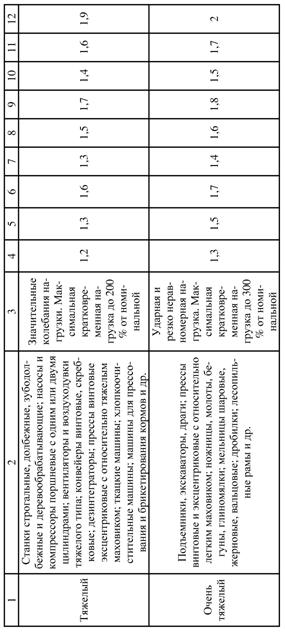

Продолжение таблицы 79

Таблица 80 – Рекомендуемые значения и
