Основы металлургии (стр. 20 )

Условием появления анодного эффекта являются такие соотношения между межфазными натяжениями, которые приводят к явлению несмачиваемости анода электролитом. Что же касается причин порождающих такие условия, то применительно к криолитно-глиноземному расплаву они следующие: 1) обеднение прианодного слоя электролита поверхностно-активным оксидом алюминия 2) перерождение поверхности анода в peзультате замены хемосорбированного на ней кислорода фтором.

4.6  Способы рафинирования алюминия.

Алюминий высокой чистоты (АВЧ) с содержанием алюминия 99.995-99,95% обладает по сравнению с алюминием технической чистоты рядом ценных свойств. К ним относятся повышенная электропроводимость, большая пластичность, высокая отражательная способность и исключительно высокая антикоррозионная стойкость. В настоящее время АВЧ получают электролитическим рафинированием технического алюминия по трехслойному методу. Сущность его состоит в том, что технический алюминий утяжеляют медью (30-40% Си), и этот металл образует на дне электролизера анодный сплав с плотностью около 3,2-3,5 г/см3 (нижний слой). АВЧ, полученный в результате рафинирования (верхний слой), служит катодом. Его плотность 2,3 г/см3. Между АВЧ и анодным сплавом находится электролит с плотностью 2,7 г/см3 (средний слой). В процессе электролиза на аноде растворяется, т. е. переходит в ионном виде в электролит, алюминий и более электроотрицательные, чем он, примеси металлов (натрий, кальций, магний) на катоде восстанавливаются ионы более электроположительного алюминия по реакции А13++Зе = А1, а ионы более отрицательных чем он, металлов, остаются в электролите, так как потенциал их разряда выше, чем алюминия. Более электроположительные примеси (железо, кремний и др.) анодно не растворяются и остаются в анодном сплаве, откуда их периодически извлекают в виде твердых осадков интерметаллических соединений Таким образом, происходит самоочищение анодного сплава от этих примесей, что обеспечивает поддержание их концентрации на определенном уровне.

Обычный состав электролита, % криолит 40-45, хлорид бария 55-60. Кроме того, для увеличения электропроводимости электролита в него вводят 2-4% хлорида натрия. ВаС12 является утяжелителем электролита. Его вводят в таком количестве, чтобы обеспечить плотность электролита, среднюю между плотностью АВЧ и плотностью анодного сплава. Температура плавления электролита 670-730*С. Однако электрорафинирование проводят при тем-ре 760-810*С

Хлориднофторидный электролит имеет ряд недостатков. Во время работы ванны приходится корректировать состав электролита, так как между его компонентами в расплаве происходит взаимодействие.

Существенным недостатком электролитов, применяемых для рафинирования, является гидролиз фторида алюминия под воздействием влаги воздуха и влаги, вносимой с исходными солями 2AlF3+2H2O=A12О3 + 6HF. Это приводит к образованию в электролите шлама, состоящего в основном из А12О3 и BaCI2*BaF2, а также соединения NaAlF4

Для поддержания необходимой плотности анодного сплава он должен содержать не менее 25% Си Обычно он содержит 30-40% меди. В процессе рафинирования в анодный сплав периодически заливают через загрузочный карман расплавленный алюминий технических марок В условиях работы ванн в анодном сплаве накапливаются электроположительные примеси, в основном железо (до 6-7% по массе) и кремний (до 7-8% по массе). При достижении этих концентраций примеси железа и кремния начинают выделятся в твердую фазу в виде ингерметаллических соединений (AI7Cu2Fe, FeSiAl5). Так как тем-pa анодного сплава в зазрузочном кармане на 30-40*С ниже, чем в рабочем пространстве электролизера, то в нем и выделяются осадки интерметаллидов. Периодически удаляя эти осадки, очищают анодный сплав от примесей железа и кремния. Тем-pa в кармане не должна быть ниже 590*С - точки начала кристаллизации соединения CuAl2, так как в противном случае анодные осадки будут сильно обогащены медью и алюминием.

Рафинирование алюминия можно осуществить также с помощью зонной плавки и через субсоединения (2Al+AlCl3=(10000C)=3AlCl=(7000C)=2Alчист+AlCl3)

4.7 Обезвоживание карналлита в печах «КС».

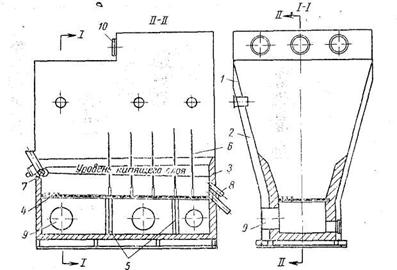

Рис. 74. Схематический разрез печи для обезвоживания кар­наллита в кипящем слое:

J — кожух; 2 — теплоизоляция; 3 — футеровка; 4 — газораспредели­тельная подина; 5 — щиты; 6 — перегородки; 7 — забрасыватель; 8 — выпускная течка; 9 — топка; 10 — выход отходящих газов 1239]

Рабочее пространство печи разделено перегородками на три камеры, вторая и третья камеры разделены еще на несколько отделений. Газораспределительная подина состоит из разъемных плит, изготовленных из жароупорной стали и покрытых сверху огнеупорным бетоном. В пли­тах имеются отверстия, в которых установлены колпачки, препятствующие просыпанию карналлита под подину в тех случаях, когда прекращается подача газа в аппарат. Пространство под подиной (газораспределительная каме­ра) разделено на три секции. В каждую секцию газы посту­пают из отдельной топки. Такое устройство позволяет регулировать температуру в каждой камере.

Топка оборудована горелкой для сжигания газа и име­ет смесительную камеру, в которую поступают продукты горения и вторичный воздух. Карналлит подается в пер­вую камеру забрасывателем вращающегося вала со щет­ками, который равномерно загружает карналлит на по­верхность подины.

Смесь топочных газов и вторичного воздуха поступает в камеры под давлением через газораспределительные колпачки. Во время «кипения» карналлит постепенно обез­воживается, переходя из камеры в камеру через окна в перегородках на уровне подины. Обезвоженный карнал­лит высыпается из печи через переливной порог, высота которого определяет толщину кипящего слоя. Подина имеет уклон в 2—3°, что обеспечивает перемещение круп­ной фракции карналлита и "окатышей к месту их выгруз­ки.

Отходящие газы очищаются от пыли в циклонах и да­лее поступают на очистку от хлористого водорода.

Обезвоживание карналлита в «кипящем слое» проте­кает при стабильной в отдельных камерах и предельно низкой температуре (для данной ступени обезвоживания) и в условиях лучшей теплопередачи от греющих газов к обезвоженному материалу. Поэтому в печах с «ки­пящим слоем» достигается более глубокое обезвоживание карналлита (94—95°о), а степень гидролиза не превы­шает 8%.

Основные показатели технологического режима [229, 240]: температура охлажденных топочных газов 400— 470 °С; температура в камерах: в пергой, где происходит, в основном, подсушка карналлита, 125—150°С; во второй, в которой шестиводный карналлит переходит в двухводный, 160—180 °С, в третьей камере, где идет дегидрата­ция двухводного карналлита, 200—210°С. Высота «кипя­щего слоя» 1,0—1,2 ж. Давление под решеткой 6000—8000

н/м* ( 600—800 мм вод. ст.), скорость в сечении отверстий подины около 0,5 м/сек.

4.8 Способы производства безводного карналлита.

На одном из заводов запроектировано производство карналлита из вторичного хлормагниевого раствора, полу­чающегося при производстве сульфата калия из природ­ных калийно-магниевых солеи. Указанный раствор выпа­ривают до содержания в нем 36—37% МрС12 (температу­ра кипения раствора 117—118 РС) и смешивают с хлорис тым калием и отработанным электролитом из магниевых электролизеров. После охлаждения из раствора выпада­ют кристаллы искусственного карналлита. Материальный баланс получения карналлита (из 100 кг раствора) при­веден в табл. 29.

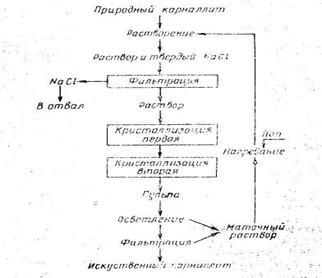

Рис. 70. Принципиальная схема обогащения карналлитовой породы

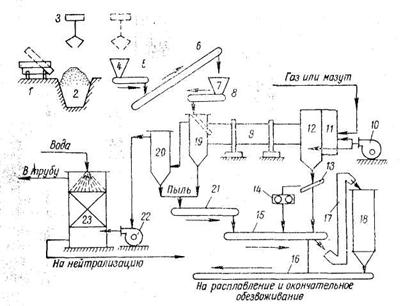

Рис. 71. Аппаратурно-технологическая схема первичного обезвоживания карналлита:

/ — самоопрокидывающаяся платформа; 2 — штабель карналлита; 3— грейферный кран; 4— бункера; 5—питатели; 6, 15, 16, 21—транс­портеры; 9 — вращающаяся печь; 10 — вентилятор; 11 — топка; 12 — смесительная камера; 13— грохот; 14 — дробилка; 17— элеватор; 18 — силос; 19 — переходная камера; 20 — циклон; 22 — дымосос; 23 — скруббер

Рис. 72. Вращающаяся печь для первичного обезвоживания карналлита:

1 — топка; 2 — барабан; 3 — фундамент: 4 — прикол: 5 — опоры; 6 — бункер; 7 — питатель; 8 — переходная камера., 9 — циклон: 10, 11 — транспортеры: 12 — газоход

продольной оси барабана, постепенно нагревается встречным потоком горячих газов и теряет воду, которая в силе пара удаляется с отходящими газами.

Топливом служит генераторный газ, природный горю­чий газ или мазут. Топливо и необходимый для его горе­ния воздух (первичный) поступают в топочную камеру. Для снижения температуры топочных газов их разбавля­ют в смесительной камере холодным воздухом. Смесь то­почных газов и воздуха поступает из смесительной каме­ры в барабан и отсасывается из него дымососом.

Карналлит загружают в барабан с противоположного входу топлива конца; при вращении барабана материал передвигается вдоль барабана по направлению к топке, поднимается полками перегребающего устройства и пере­сыпается сверху вниз, что улучшает контакт его с горя­чими газами и препятствует образованию комков.

Газы, выходящие из барабана, увлекают мелкую кар­наллитовую пыль, представляющую собой смесь зерен карналлита различной степени обезвоживания. Пример­ный состав пыли, %: 38—42 Мg, Сl2; 0,8—1,5 Mao; 15— 25 Н2О; остальное КСl+H2O NaCl. Запыленность отходя­щих газов увеличивается с повышением скорости газов. Чтобы пылеунос не превышал приемлемых величин (не более 7 % от загрузки), ли пенная скорость газа в барабане не должна быть более 3 м/сек.

Для улавливания пыли наиболее целесообразно при­менять циклопы СИОТ. Как показали исследования [2271, при скорости газов на выходе 20—25 м/сек степень улав­ливания пыли составляет 90—95%, а запыленность газа, выходящего из циклона, не превышает 1,5—2 г/мм'л.

Пыль смешивают с обезвоженным карналлитом, и смесь отправляют на окончательное обезвоживание с расплавле­нием. Такой способ использования пыли допустим при условии, если содержание воды в смеси обезвоженного карналлита и пыли не превышает 10%. В противном слу­чае возникают осложнения на второй стадии обезвожива­ния: сильно замедляется расплавление обезвоженного карналлита и увеличивается гидролиз.
