Методические рекомендации по приспособлению подвалов и других заглубленных помещений существующих зданий и сооружений под противорадиационные укрытия (стр. 2 )

необходимое по расчету усиление несущих и ограж­дающих конструкций; устройство при необходимости второго входа или эва­куационного люка; засыпку перекрытия грунтом, песком или каменными материалами; заделку проемов и отверстий в наружных ограждаю­щих конструкциях и устройство стенок-экранов во входах (въездах); обвалование выступающих частей стен подвалов (под­полий), цокольных этажей на полную высоту; дооборудование существующих технических систем (вентиляции, отопления, водоснабжения, канализации, электроснабжения) с учетом требований, предъявляемых к системам ПРУ.

2. ВЫБОР ЗАГЛУБЛЕННЫХ ПОМЕЩЕНИЙ ДЛЯ РАЗМЕЩЕНИЯ ПРОТИВОРАДИАЦИОННЫХ УКРЫТИЙ

2.1. Под противорадиационные укрытия могут быть приспособлены:

подвалы и подполья жилых, общественных, производ­ственных и других зданий и сооружений; отдельно стоящие заглубленные сооружения, предназначенные для производственных, складских и бытовых потребностей: заглубленные гаражи, погреба, подполья, склады и др.; отдельные помещения в цокольных этажах каменных (бетонных и кирпичных зданий, имеющие минимальную площадь наружных открытых стен, оконных и других проемов.

2.2. Для размещений укрытий наиболее пригодны подвальные и цокольные этажи кирпичных (каменных) зда­ний, а также технические подполья панельных зданий (рис. 1). В загородной зоне для оборудования укрытий могут быть использованы подвалы и подполья деревян­ных здании.

Рис. 1. Размещение ПРУ:

а – в подполье; б – в цокольном этаже; в – в подвале

2.3. При выборе помещений для размещения укрытия необходимо исходить из того, что подвалы в деревянных домах имеют коэффициент защиты 7-16, в каменных - 50-500, а при расположении помещений в средней части подвала каменного здания в несколько этажей – 500-1000.

Варианты размещения подвальных помещений в зда­ниях показаны на рис. 2

2.4. При наличии полной обеспеченности защитными сооружениями всех укрываемых и возможности выбора предпочтение следует отдавать заглубленным помещени­ям, находящимся в каменных домах (строениях) и в квар­талах с наиболее высокой плотностью застройки - коэффициент защиты таких помещений в 1,5—2,0 раза выше, чем помещении в отдельно стоящих зданиях.

Рис. 2. Размещение подвальных помещений в зданиях:

а – на ровной поверхности; б – на насыпной террасе; в – на косогоре

2.5. ПРУ, оборудуемые в подвальных этажах жилых, общественных, производственных и вспомогательных зда­ний, должны иметь двойное назначение. Во время эк­сплуатации в мирное время защитные свойства укрытий не должны нарушаться.

3. ОБСЛЕДОВАНИЕ ЗАГЛУБЛЕННЫХ ПОМЕЩЕНИЙ

3.1. Обследование заглубленных помещений, приспо­сабливаемых под ПРУ, проводится в целях:

уточнения фонда подвальных и заглубленных помещений, которые могут быть использованы для приспособле­ния под ПРУ; определения примерного объема работ по приспособ­лению и потребного количества материалов.

3.2. При проведении обследования устанавливаются:

степень соответствия обследуемого объекта требованиям нормативных документов по проектированию, строи­тельству и эксплуатации укрытий; характеристика окружающей застройки; строительный объем и площадь приспосабливаемых по­мещений; конструктивная схема заглубленного помещения и ма­териал несущих конструкций; состояние конструкций помещения; наличие технических систем (вентиляции, отопления, водоснабжения, канализации, электроснабжения и свя­зи).

3.3. Все помещения, намечаемые для приспособления под ПРУ, должны быть заранее обследованы; их защит­ные свойства оценивают до приспособления и с учетом
возможного приспособления. При этом намечают пере­чень работ по приспособлению и разрабатывают необхо­димую проектно-сметную документацию с учетом дейст­вующих инструкций по разработке проектов и смет для промышленного и жилищного строительства. По результатам обследования подвалов и других заглубленных помещений существующих зданий и сооружений составляется акт (приложение 1), к которому прилагаются:

генеральный план участка, на котором расположено помещение приспосабливаемое под ПРУ (схема размещения) с указанием площади сбора, количества и мест размещения (работы) людей, подлежащих укрытию; план и разрезы помещения приспосабливаемого под ПРУ, с указанием входов и выходов, а также мест размещения технологического оборудования; рабочие чертежи существующих несущих и ограждающих конструкций, а при отсутствии их – соответственно обмерочные чертежи с указанием размеров сечений и характера армирования основных несущих конструкций; схема (чертежи) существующих санитарно-технического оборудования и внешних сетей теплоснабжения, канализации электроснабжения и связи; дефектная ведомость, характеризующая состояние конструкций; климатические данные и заключение о гидротехнических условиях; таблица величин нагрузок на перекрытие от оборудования, расположенного над помещением, приспосабливаемым под ПРУ; пояснительная записка с результатами расчетов и обоснований, подтверждающих получение требуемой степени защиты по ударной волне (при необходимости) м коэффициента защиты; вывод о целесообразности приспособления помещения для защиты населения и пути повышения его защитных свойств (методы и способы усиления конструктивных элементов приспосабливаемого помещения).

3.4. По данным обследования определяются:

возможная вместимость помещений укрытия; защитные свойства ограждающих конструкций; перечень работ, необходимых для приспособления по­мещений под ПРУ; расход материалов, в том числе по усилению конст­рукции; трудовые затраты; ориентировочная стоимость работ по приспособлению.

3.5. Техническая возможность и экономическая целе­сообразность приспособления помещений под укрытие оп­ределяется представителями организации, работающими в
составе инвентаризационных комиссии.

3.6. По результатам обследования помещений, подле­жащих включению в фонд ПРУ, намечаются (в случае не­обходимости) мероприятия по обеспечению защитных свойств ограждающих конструкций от радиационного воз­действия, определяются перечень, объемы и сроки выпол­нения работ, а также необходимые для этого средства, ра­бочая сила и материалы.

Краткая характеристика зданий с подвалами представлена в приложении 2.

4. ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ И КОНСТРУКТИВНЫЕ РЕШЕНИЯ УКРЫТИЙ

4.1. Объемно-планировочные решения укрытий следу­ет разрабатывать исходя из общей площади и конфигура­ции помещений. Ограждающие конструкции должны иметь параметры, обеспечивающие защиту укрываемых в соот­ветствии с установленной в задании группой ПРУ.

4.2. В составе ПРУ следует предусматривать помеще­ния для укрываемых, санитарного узла, помещении (ме­ста) для вентиляционного оборудования и для хранении
загрязненной верхней одежды (рис. 3). Кроме того, реко­мендуется предусматривать места для размещения баков с водой и емкости для отбросов.

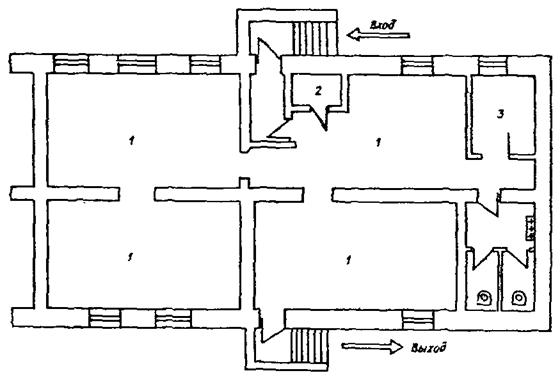

Рис. 3. Планировка ПРУ (вариант):

1 – помещения для укрываемых; 2 – комната для хранения загрязненной одежды;

3 – вентиляционная камера; 4 – санитарный узел

В не канализованных укрытиях вместимостью до 20 чел. место для емкости для отбросов и санитарный узел сле­дует предусматривать в помещениях, расположенных у входа. Кроме того, допускается устраивать помещение площадью не более 1м2 для размещения выносной тары. Емкость выносной тары принимается в размере 4л на од­ного укрываемого.

4.3. Вместимость укрытий рекомендуется определять количеством людей, которые могут укрыться в нем, ис­ходя из норм площади основных и вспомогательных по­мещений на одного укрываемого. Укрытия с естественной вентиляцией устраиваются вместимостью не более 50 чел.

4.4. Высота помещений укрытий (расстояние от пола до выступающих конструкций перекрытия) может быть различной в зависимости от применяемых конструкций и материалов для их строительства. Однако во всех случаях необходимо принимать минимально необходимую высоту, которая при двухъярусном расположении нар должна быть не менее 2,2-2,4м, а при одноярусном расположе­нии - 1,7-1,9м.

4.5. При устройстве входов и аварийных выходов сле­дует иметь в виду, что вход с одним или несколькими по­воротами па 90° и вертикальный лаз с люком обладают более высокими защитными свойствами от радиационно­го воздействия, чем прямой тупиковый вход с поверхно­сти земли по лестничному спуску. Поэтому при разработ­ке объемно-планировочного решения ПРУ следует из все­го набора имеющихся входов в заглубленное помещение предусматривать использование тех из них, которые обес­печивают необходимую защиту без проведения дополни­тельных мероприятий по усилению.

4.6. Разработка конструктивного решения ПРУ прово­дится на основе оценки несущей способности конструктив­ных элементов приспосабливаемого помещения и сравне­ния ее с расчетной нагрузкой, принимаемой в соответ­ствии с группой укрытия. При этом следует учитывать до­полнительную нагрузку от массы насыпанного грунта для обеспечения необходимых защитных свойств ограждающих конструкций от радиационного воздействия.

4.7. На этапе разработки конструктивного решения ПРУ целесообразно предусмотреть необходимое по расче­ту усиление несущих и ограждающих конструкций, задел­ку неиспользуемых проемов и отверстии, устройство стенки-экрана на входе в укрытие и другие мероприятия, не­обходимость в проведении которых вызвана недостаточ­ными защитными свойствами приспосабливаемого поме­щения от расчетных поражающих факторов.
