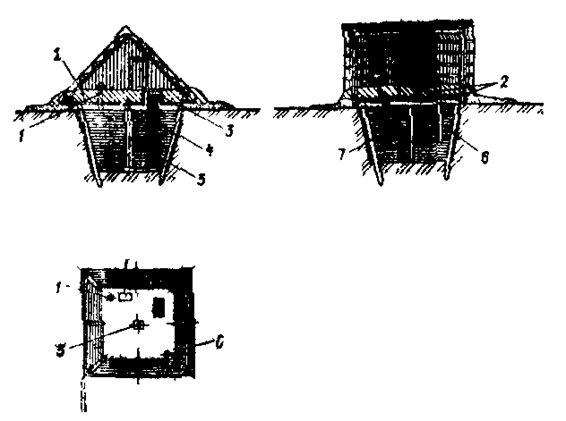

Рис. 28. Приспособление погреба с вертикальным входом под ПРУ

Приспособление корнеплодохранилища под ПРУ группы П-1

Для приспособления под укрытие используется заглу­бленное помещение корнеплодохранилища, расположен­ного в сельской местности, прилегающей к зоне возмож­ных слабых разрушений. Стены, корнеплодохранилища возведены из железобетонных конструкций с обшивкой из досок, перекрытие - железобетонная плита толщиной 0,1м с покрытием битумной смазкой, утеплителем, ас­фальтовой стяжкой, пергамином и рубероидом в два слоя. Общая толщина перекрытия. 0,4м. Здание оборудовано естественной вентиляцией и электрическим освещением. Помещение корнеплодохранилища используется в мирное время для хранения корнеплодов (рис. 29).

Перечень работ по приспособлению корнеплодохранилища под ПРУ, а также их объемы и трудоемкость при­ведены в табл. 10 (номера позиций в табл. 10 соответствуют номерам позиций на рис. 29).

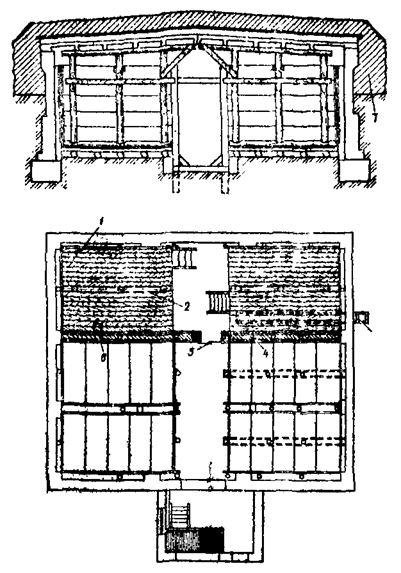

Рис. 29. Приспособление корнеплодохранилища под ПРУ

Таблица 10

№ п/п	Наименование работ	Единица измерения	Объем работы	Трудоемкость, чел.-ч.
1	Изготовление и установка трехъярусных нар	шт.	22	216
2	Изготовление и установка рам усиления	шт.	10	25
3	Установка фильтра на приточный короб	шт.	1	3
4	Засыпка грунта за обшивку из досок	м³	26	42
5	Установка герметизированной двери или занавеса	шт.	1	2
6	Изготовление и установка вентиляционного короба	пог. м	12,9	14
7	Насыпка грунта на покрытие	м³	91	45,5

После проведения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 100 чел., коэффициент защиты 200, общая площадь 88,5м2, высота помещения 3,8м, общий объем помещения 336м3, площадь отсеков для укрываемых 66,6м2, площадь на одного укрываемого 0,66м2.

Приложение 1

АКТ обследования заглубленных помещений

1. Адрес _____________________________________________________________________________

(республика, область, город, поселок, улица, № дома, телефон)

2. Место расположения здания с заглубленным помещением _________________________________

_____________________________________________________________________________________

(на служебной территории, на территории предприятия, под жилым, общественным, промышленным зданием или вне его)

3. Дата ввода здания в эксплуатацию _____________________________________________________

(число, месяц, год)

1. Характер использования в мирное время (по проекту) _____________________________________

_____________________________________________________________________________________

(назначение, основные эксплутационные показатели)

2. Характер использования помещения в мирное время (фактический) _________________________

_____________________________________________________________________________________

(назначение, основные эксплутационные показатели)

3. Дополнительные работы, которые необходимо выполнить для обеспечения использования помещения в качестве ПРУ:

планировочные работы ________________________________________________________________

(перепланировка с уборкой перегородок,

_____________________________________________________________________________________

создание недостающих помещений и т. д.)

конструктивные работы ________________________________________________________________

(укладка монолитного слоя железобетона,

_____________________________________________________________________________________

установка дополнительных опор и т. д.)

прочие работы ________________________________________________________________________

(перенос санитарно-технических коммуникаций,

_____________________________________________________________________________________

электросетей и т. д.)

4. Этажность здания, под которым расположено обследуемое помещение ______________________

5. Общая площадь помещения ________________________________________________________ м².

6. Площадь помещения, используемая в мирное время ___________________________________ м².

7. Высота помещений _______________________________________________________________ м.

(от пола до перекрытия и до выступающих конструкций перекрытия – указывается дробью)

8. Количество входов _________________________________________________________________

9. Ширина входных проемов ______ м, ширина лестниц _________________________________м.

(указывается ширина каждого лестничного проема и лестницы)

10. Материал и размеры ограждающих конструкций ________________________________________

__________________________________________________________________________________________________________________________________________________________________________

Тип конструкции	Геометрические размеры	Материал
Стены
Перекрытия
Ригеля
Колонны
Фундамент
Блоки входов
Вентиляционные шахты
Вводы коммуникаций
Гидроизоляция
И т. д.

11. Типы дверей на входах ______________________________________________________________

_____________________________________________________________________________________

Дополнительные меры по усилению дверей на входах ______________________________________

__________________________________________________________________________________________________________________________________________________________________________

12. Санитарные узлы _______ шт./ санприборов ____________________________________________

(канализуемые самотеком,

_____________________________________________________________________________________

с канализационной насосной установкой)

Сколько и каких приборов необходимо дополнительно ______________________________________

13. Отопление __________________________________________________________ (имеется/не имеется).

14. Вентиляция _____________________________________________________________ ______м³/ч.

(приточная, приточно-вытяжная, производительность вентиляционной установки)

Дополнительные меры по вентиляции ____________________________________________________

__________________________________________________________________________________________________________________________________________________________________________

18. Водоснабжение ______________________________________________________ (имеется/не имеется).

19. Наличие телефона (номер) _____________________________________________________ (да/нет).

20. Наличие радиостанции ________________________________________________________ (да/нет).

21. Электроснабжение _________ кВт, ____________________________________________________

(ввод от сетей здания, резервное

_____________________________________________________________________________________

электроснабжение от собственной установки)

дополнительные меры по электроснабжению ______________________________________________

22. Время, необходимое для приведения сооружения в готовность ____________________________

(экспертная оценка или по имеющимся

_____________________________________________________________________________________

планам приведения в готовность как защитного сооружения)

23. Наличие средств вертикального транспорта грузов и их грузоподъемность _________________

_____________________________________________________________________________________

24. Время работы по обслуживанию населения в течение суток _______________________________

25. Количество производственного персонала, обеспечивающего эксплуатацию помещения в мирное время _______________ человек.

26. Состояние внутренних ограждающих конструкций ______________________________________

(сырость, капель, вода на полу,

_____________________________________________________________________________________

сухие поверхности)

27. Санитарное состояние сооружения ____________________________________________________

(по оценке представителя __________________________________________________________________________________________________________________

санинспекции)

28. принадлежность сооружения _________________________________________________________

(министерство, ведомство, организация,

_____________________________________________________________________________________

адрес, телефон)

29. организация, эксплуатирующая сооружение ____________________________________________

(министерство, ведомство, наименование

__________________________________________________________________________________________________________________

учреждения или организации, адрес, телефон)

30. Сметная стоимость заглубленного помещения (подземной части здания, используемой в мирное время для обслуживания населения и другого назначения) __________________________ тыс. руб.

31. Сметная стоимость дополнительных мероприятий по приспособлению _____________ тыс. руб.

Приложение 2

Краткая характеристика зданий с подвалами

№ п/п	Типы зданий и их общие характеристики	Характеристики подвалов
Типы перекрытий над подвалами	Несущая способность перекрытий ДРф, кгс/см²	Коэффициент защиты Кз
1	Малоэтажные (2-4 этажные) с кирпичными стенами (жилые дома постройки 50-60-х годов)	ж/б плиты	0,16-0,2	50
2	Многоэтажные (5-6 этажные) ребристые с кирпичными стенами (жилые дома постройки 50-60-х годов)	ребристые ж/б плиты	0,45-0,5	50
3	Дома с кирпичными стенами и двухскатными крышами (жилые дома постройки 60-65-х годов)	ж/б плиты по ж/б балкам	0,14	100
4	Дома с панельными стенами и двухскатными крышами (жилые дома постройки 60-65-х годов)	ж/б плиты по поперечным стенам	0,14	150
5	Многоэтажные (9-12 этажные) блочные (жилые дома массовой застройки 60-65-х годов)	пустотные ж/б плиты	0,16-0,2	100
6	Многоэтажные (9-12 этажные) панельные	сплошные ж/б плиты толщиной 10-16см	0,25	200
7	Многоэтажные типа «Башни» (16-18 этажные)	сплошные ж/б плиты толщиной 10-16см	0,25	200
8	Дома (здания) повышенной этажности (12-18 этажные) кирпичные	пустотные ж/б плиты	0,1-0,14	150
9	Здания с первым этажом под общественные помещения	ребристые и усиленные пустотные плиты	0,3	50
10	Административные и культурно-бытовые здания	ребристые плиты повышенной прочности	0,35	50
11	Здания с усиленными подвальными перекрытиями	по верху сборных ж/б плит укладывается слой монолитного ж/б	0,4-0,6	300
