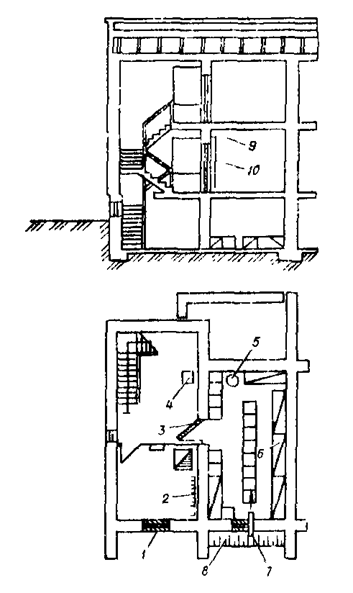

Рис. 18. Одноэтажный двухкомнатный жилой дом

Приспособление цокольного этажа одноквартирного жилого дома под ПРУ группы П-2

Для приспособления под укрытие используется цо­кольный этаж одноэтажного одноквартирного жилого до­ма общей площадью 50м2 при высоте помещения 2,0м. Стены подвала толщиной 0,4м. Низ перекрытия подвала находится на 0,8м выше уровня земли. Перекрытие — толщиной 0,2м. План цокольного этажа и разреза дома показаны на рис. 19.

Перечень работ по приспособлению помещения под ПРУ, а также данные по их объемам и трудоемкости при­ведены в табл. 2 (номера позиций в табл. 2 соответствуют но­мерам позиций на рис. 19). После проведения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 15 чел., коэффициент защиты 200, общая площадь 50м², высота помещения 2,0м, общий объем 100м3, площадь помещений для укрываемых 23,4м2, площадь на одного укрываемого 1,56м².

Таблица 2

№ п/п	Наименование работ	Единица измерения	Объем работы	Трудоемкость, чел.-ч.
1	Закладки оконных проемов кирпичом на растворе	шт.	1100	11
2	Устройство стенки-экрана из кирпича	шт.	1000	10
3	Устройство венткоробов	м³	0,185	25
4	Обваловка грунтом	м³	50	45
5	Устройство фильтра из подручных материалов	шт.	1	6
6	Установка выносной емкости	шт.	1	2
7	Установка нар для сидения и лежания	шт.	6	14
8	Установка и герметизация наружной двери	шт.	1	6
9	Установка бочка с питьевой водой	шт.	1	0,5
10	Устройства вешалки для уличной одежды	шт.	1	2

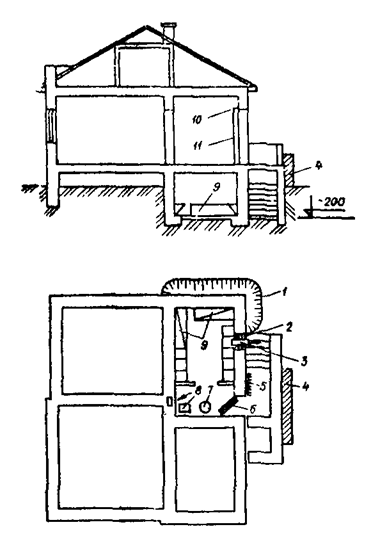

Рис. 19. Одноэтажный одноквартирный жилой дом (цокольный этаж)

Приспособление двухквартирного спаренного четырехкомнатного жилого дома с квартирами

в двух уровнях под ПРУ группы П-2

Для приспособления под укрытие используются под­вальные помещения общей площадью 30м2 при высоте помещений 2,0м (рис. 20). Стены подвальных помещений бутобетонные толщиной 0,5м. Пол подвала находится на 1,5 м ниже уровня земли. Вход в подвал с первого эта­жа здания. Дом имеет водоснабжение, канализацию, электроснабжение и печное отопление.

Таблица 3

№ п/п	Наименование работ	Единица измерения	Объем работы	Трудоемкость, чел.-ч.
1	Закладка оконных проемов	м³	0,3	0,5
2	Устройство вешалки для загрязненной одежды	шт.	1	2
3	Герметизация двери и помещений для укрываемых	шт.	1	4
4	Устройства места для выносной емкости	шт.	1	0,5
5	Установка бочка с питьевой водой	шт.	1	0,5
6	Изготовление, сборка и установка нар	шт.	8	19
7	Установка воздуховодов	м	3	4
8	Обваловка грунтом наружных стен	м³	0,7	1
9	Установка кронштейнов для навески штор	шт.	6	3
10	Навеска штор	шт.	3	1,5

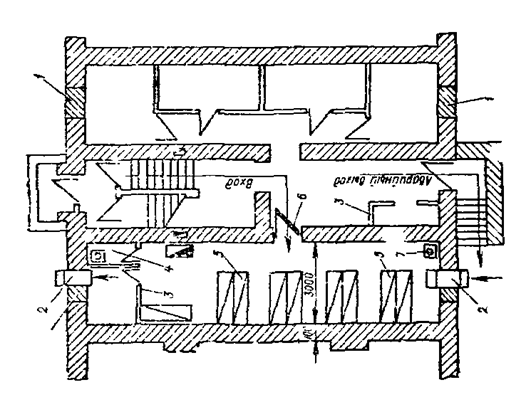

Рис. 20. двухквартирный спаренный четырехкомнатный жилой дом с квартирами в двух уровнях

Приспособление подвального помещения двухэтажного восьмиквартирного каменного дома

под ПРУ группы П-1

Под укрытие приспосабливается подвальное помеще­ние, расположенное в средней части дома (рис. 21). Сте­ны подвала из бутового камня толщиной 0,7м. Перекры­тие — железобетонная плита по металлическим балкам (двутавр № 12) при расстоянии между балками 1,1м. Толщина перекрытия 0,35м. Низ перекрытия находится выше уровня земли на 1,0м. Здание имеет водопровод, канализацию, печное отопление, электроснабжение.

Перечень работ по приспособлению помещения под ПРУ, а также данные по их объемам и трудоемкости при­ведены в табл. 4 {номера позиций в табл. 4 соответствуют но­мерам позиций на рис. 21).

Таблица 4

№ п/п	Наименование работ	Единица измерения	Объем работы	Трудоемкость, чел.-ч.
1	Закладка оконных проемов	шт.	2	4
2	Изготовление и установка деревянных воздуховодов	м	10	12
3	Устройство перегородок (шкаф для одежды)	м³	8	8
4	Устройство кабин туалета	шт.	1	4
5	Изготовление, сборка и установка нар	шт.	9	88
6	Герметизация входной двери	шт.	1	4
7	Кладка печи	шт.	1	12

После выполнения работ по приспособлению укры­тие будет иметь следующие характеристики: вместимость 45 чел., коэффициент защиты 210, общая площадь 37,5м², высота помещения 2,5 и, общий объем помещения 83,5м3, площадь для укрываемых 31,5м2, объем подачи воздуха на одного укрываемого 15,0м3/ч, площадь на одного ук­рываемого 0,6ма, водоснабжение - переносные бачки, канализация - выносная тара, электроснабжение - от сети дома, радиотрансляция - от сети дома, отопление - печное, вентиляция - естественная.

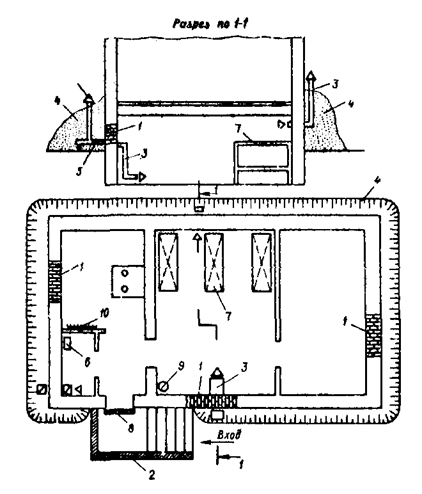

Рис. 21. Приспособление подвального помещения двухэтажного восьмиквартирного

каменного дома под ПРУ

Приспособление подвального помещения жилого девятиэтажного дома под ПРУ группы П-2

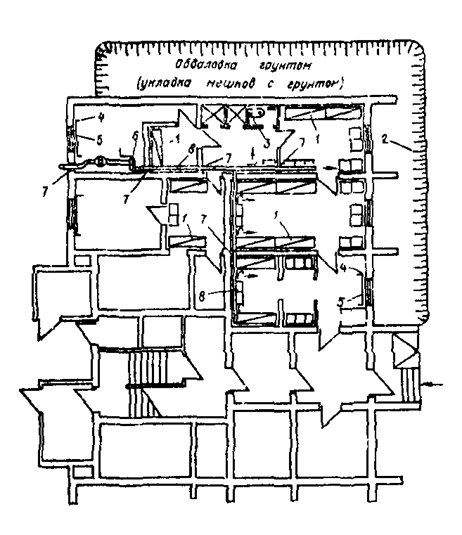

Для приспособления под укрытие используются подвальные помещения общей площадью 64м² при высоте помещений 2,2м (рис. 22). В обычное время помещения используются под склад ремонтного материала.

Помещения, через которые проходят транзитные тру­бопроводы отопления, водоснабжения и канализации, от­делены от помещений укрытия железобетонными перего­родками. Через помещения, приспосабливаемые под укры­тия, проходят трубопроводы отопления, водоснабжения и канализационной сети дома. Пять помещений имеют оконные проемы размером 1,0×1,2м. Во всех помещени­ях имеется электроосвещение.

Перечень работ по приспособлению помещения под ПРУ, а также данные по их объемам и трудоемкости при­ведены в табл. 5 (номера позиций в табл. 5 соответствуют номерам позиций на рис. 22).

После выполнения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 80 чел., коэффициент защиты 200, общая площадь укры­тия 64м², объем помещений, для укрываемых 114м³ пло­щадь отсеков для укрываемых 49,9м², площадь на одного укрываемого 0,62м².

Таблица 5

№ п/п	Наименование работ	Единица измерения	Объем работы	Трудоемкость, чел.-ч.
1	Изготовление, сборка и установка двухъярусных нар	шт.	16	72
2	Заполнение и укладка мешков с грунтом у наружных стен	м³	120	120
3	Устройство санитарного узла	шт.	1	8
4	Установка кронштейнов для штор	шт.	6	2
5	Навеска штор на окна первого этажа	шт.	3	2
6	Устройство фундамента и установка ЭРВ-72-2	шт.	1	8
7	Пробивка в стенах отверстий для воздуховодов	шт.	7	7
8	Установка воздуховодов	м	21	18
