5. ОЦЕНКА НЕСУЩЕЙ СПОСОБНОСТИ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ

ЗАГЛУБЛЕННЫХ ПОМЕЩЕНИЙ

5.1. Исходные данные для определения несущей спо­собности (предельно допустимой нагрузки) конструктив­ных элементов приспосабливаемых заглубленных помеще­ний могут быть взяты из соответствующей технической до­кументации или приняты по материалам обследования помещений.

5.2. В случае если в процессе обследования выявлены только геометрические размеры конструкций, проводится ориентировочная оценка их несущей способности по изги­бающему моменту.

5.3. Для сборных железобетонных плит, работающих как однопролетная шарнирно-опертая балка, ориентиро­вочная величина предельно допустимой нагрузки Р опре­деляется по графикам на рис. 4 в зависимости от отно­шения рабочей высоты сечения к пролету ho/l плиты для различных величин коэффициентов армирования µ.

5.4. Для определения предельной нагрузки на плиту с арматурой другого класса нагрузку Р, рассчитанную по графику (рис. 4), необходимо умножить на коэффициент Ф, который определяют по формуле:

Rs, d

φ= ---------,

(A-II)

Rs, d

(A-II)

где Rs, d и Rs, d - расчетные динамические сопротивления фактической рабочей арматуры плиты на сжатие и арматуры класса A-II, кгс/см².

5.5. Для рамных конструкций полученное значение не­обходимо увеличить вдвое; а для двухпролетных монолит­ных плит в 3,6 раза.

5.6. В тех случаях, когда известны марки железобетон­ных плит, предельная допустимая нагрузка может быть приближенно получена умножением соответствующего пас­портного показателя, припеченного в каталоге, на коэффи­циент 1,5 (при тех же расчетных пролетах конструкции).

5.7. Для случаев, когда при обследовании заглубленного помещения, приспосабливаемого под ПРУ, установлены только геометрические размеры железобетонных плит и класс бетона, величину Предельного изгибающего момен­та (кгс/см2) можно оцепить по формуле:

Mmax = ά max*Rb, d*b*h o,

где ά max - коэффициент (при классе бетона В30 и ни­же - 0,55; при классе бетона В35-0,45; при классе бетон а В40-0,41);

Rb, d - расчетное динамическое сопротивление бе­тона на сжатие, кгс/см2;

b - расчетная ширина плиты, см;

h o - рабочая высота сечения, см.

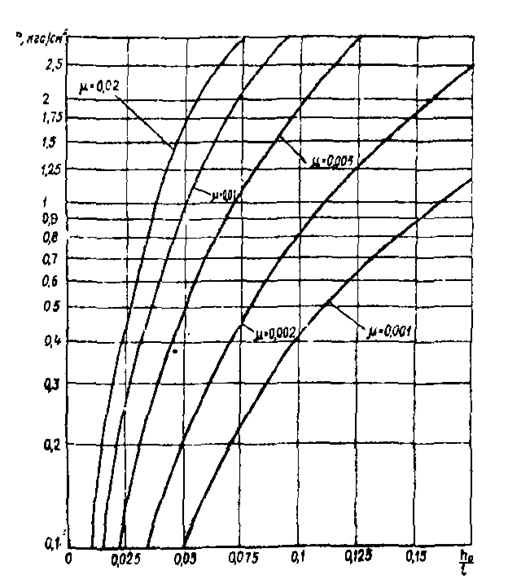

Рис. 4. График определения несущей способности железобетонных плит

Пример. Определить величину предельно допустимой нагрузки, ко­торую может воспринять шарнирно-опертая железобетонная балка (пролет l=500см; рабочая высота ho=20см; арматура класса IV при Rs,d = 6000кгс/см2; коэффициент армирования µ=0,005).

Решение. Определяем отношение рабочей высоты сечения пли­ты к пролету ho/l = 20:500=0,04. Из точки ho/l=0,04 на оси абсцисс (рис. 4) восстанавливаем перпендикуляр до пересечения с кривой, со­ответствующей" заданной величине коэффициента армирования, т. е. µ = 0,005. Из точки пересечения проводим прямую, параллельную оси абсцисс. Па пересечении этой прямой с осью ординат находим иско­мую величину предельно допустимой нагрузки P=0,62 кгс/см2. Так как плита армирована арматурой класса A-IV, то полученную вели­чину Р необходимо умножить на коэффициент φ=0000/3930= 1,5. Окончательно получим P=Pφ=0,62; 1,5 = 0,93 кгс/см2.

5.8. Если несущая способность конструктивных эле­ментов заглубленного помещений, приспосабливаемого под ПРУ, недостаточна, следует произвести их усиление и повторить проверочные расчеты с учетом новой кон­структивной схемы.

6. ОБЕСПЕЧЕНИЕ ЗАЩИТНЫХ СВОЙСТВ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

ЗАГЛУБЛЕННЫХ ПОМЕЩЕНИЙ ОТ РАДИАЦИОННОГО ВОЗДЕЙСТВИЯ

6.1. Ограждающие конструкции заглубленных поме­щений должны обеспечивать защиту укрываемых от гамма-излучения радиоактивно загрязненной местности. Это в первую очередь относятся к покрытиям, а также к уча­сткам наружных стен, выступающим выше уровня земли.

6.2. На защитные свойства заглубленных помещений, приспосабливаемых под ПРУ, оказывают влияние следу­ющие факторы:

степень возвышения помещения над землей; материал; конструкция и расположение наружных стен помещения по отношению к наружным степам зда­ния (сооружения); материал и конструкция покрытий помещений, а так же удаленность их от перекрытия здания; возможности попадания радиоактивных осадков в смежные и находящиеся над ними помещения, в резуль­тате чего снижаются их защитные свойства; число и местоположение проемов в ограждающих кон­струкциях, имеющих обычно белее низкий коэффициент защиты, чем само ограждение; плотность застройки участков.

6.3. Проектирование приспособления помещений и оценка их защитных свойств при действии гамма-излучений радиоактивно загрязненной местности связаны с оп­ределением коэффициента защиты Кз, который показыва­ет, во сколько раз доза облучения в помещении меньше до­зы, получаемой на открытой загрязненной местность. Он зависит от массы стен, перегородок и перекрытий, гео­метрических параметров помещений, от высоты и формы зданий в плане, размеров загрязненной поверхности зда­нии. Удаления их от защищаемых помещений, а также от степени экранирования соседними зданиями.

6 4. Защитные свойства приспосабливаемых заглубленных помещений от радиационного воздействия следует определять в соответствии с действующими нормативными документами по проектированию защитных сооружений гражданской обороны.

6.5. Повышение защитных свойств ПРУ, размещаемых в подвалах, подпольях, погребах и других заглубленных помещениях, от воздействия ионизирующих излучений рекомендуется производить путем проведения:

обвалования выступающих частей подвальных и цо­кольные этажей (подполий) на полную высоту; подсыпки дополнительного, слоя грунта толщиной 0,2-0,4м на перекрытие с предварительной установкой в связи с этим поддерживающих прогонов (балок) и стоек; заделки наружных проемов в ограждающих конструк­циях и устройства стенок-экранов на вводах (въездах).

Все перечисленные мероприятия рекомендуется прово­дить в период перевода помещений на режим ПРУ, а за­готовка для их выполнения необходимых материалов дол­жна осуществляться заблаговременно.

6.6. Во входах в укрытия рекомендуется устанавли­вать обычные входные двери, которые необходимо уплотнить в местах примыкания полотна к дверным коробкам пористой мягкой резиной или же валиком, выполняемым из парусины, плотной ткани, клеенки, дерматина, наби­того ветошью так, чтобы его толщина достигала 3-4см. Валик следует плотно закрепить по всему периметру две­рей. Дверные коробки а местах примыкания к стенам должны быть проконопачены наклей c раствором глины.

6.7. Для обеспечении устойчивости входов ПРУ групп П-1 и П-3 к воздействию светового излучения необходи­мо при изготовлении их элементов не применить такие ма­териалы, как доски темного цвета, дерматин, брезент, па­русина, хлопчатобумажная ткань и т. п.

6.8. Все неиспользуемые проемы должны быть заде­ланы. Заделка проемов может быть выполнена различ­ными материалами — мешками с грунтом, кирпичом, бе­тонными или каменными блоками и т. п. Масса 1м за­делки должна соответствовать аналогичной массе ограж­дающих конструкций или быть не менее величин, опре­деляемых расчетом по, ослаблению излучения с учетом заданного коэффициента защиты.

Высота заделки проемов должна исключать возмож­ность прямого облучения укрываемых. Для этого она должна превышать на 0,2м высоту Полки верхнего яру­са нар (1,7м от пола при двухъярусных нарах, 2,4м - при трехъярусных).

Примеры заделки проемов приведены на рис. 5.

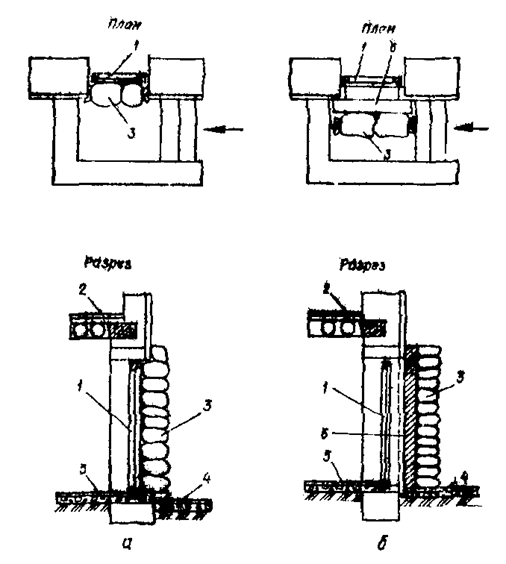

Рис. 5. Заделка дверных проемов в ПРУ:

а – групп П-2 и П-4; б – групп П-1 и П-3; 1 – дверной блок; 2 – отметка пола первого этажа; 3 – мешки с песком; 4 – отметка пола приямка; 5 – отметка пола подвала; 6 – защитная стенка

6. 9. Масса 1м ограждающих стел и перекрытий в ПРУ не должна быть меньше значения, обусловленного заданной степенью защиты. Если же масса оказывается недостаточной, стены усиливают путем увеличения тол­щины или использования материала с большой объемной
массой. Примеры усиления стен с оконным проемом при­ведены на рис. 6.

6.10. Защиту укрываемых от ионизирующих излучений, проникающих через входы, следует осуществлять путем устройства стенок-экранов или устройства поворотов на 90° (рис. 7, 8), при этом толщина стенки-экрана, распо­ложенной против входа, определяется расчетом на экви­валентную статическую нагрузку.

6.11. Для повышения защитных свойств укрытий, рас­положенных в подвалах, от ионизирующего излучения необходимо предусмотреть мероприятия по защите поме­щений, смежных с укрытием и расположенных над Ним, от попадания в них радиоактивных осадков в период выпадения их из радиоактивного облака. В окнах указанных помещений следует предусматривать устройство при­способлений для навешивания занавесей или для уста­новки легких навесных ставней (щитов), исключающих попадание радиоактивных веществ в помещения.

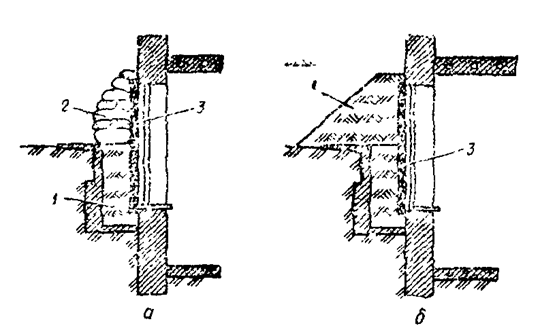

Рис. 6. Усиление выступающих над поверхностью земли стен цокольного этажа с оконным проемом:

а – мешками с грунтом; б – грунтом; 1-грунт; 2-мешки с грунтом; 3-деревянный щит, перекрывающий оконный проем

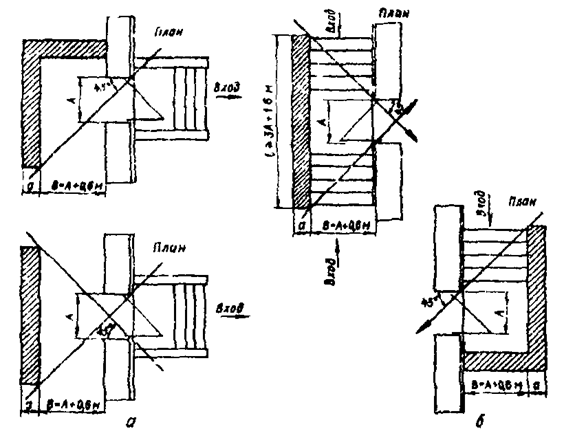

Рис. 7. Схема входов в подвальное помещение с расположением лестничного спуска:

а – внутри укрытия; б – вне укрытия

6.12. Для предотвращения заноса радиоактивных ве­ществ в помещения укрытий на их входах следует пре­дусматривать кюветы с водой для дезактивации обуви.
