Методические рекомендации по приспособлению подвалов и других заглубленных помещений существующих зданий и сооружений под противорадиационные укрытия (стр. 7 )

Рис. 22. Приспособление помещения жилого девятиэтажного дома под ПРУ

Приспособление подвального помещения двухэтажного каменного жилого дома под ПРУ группы П-3

Противорадиационное укрытие оборудуется в подвале каменного жилого дома, расположенного в сельской ме­стности, прилегающей к зоне возможных слабых разру­шений (рис. 23). Помещение подвала имеет одну стену, прилегающую к целику, и остальные наружные, толщина стен 0,7м. Низ перекрытия подвала находится на 1,2м над уровнем земли. Перекрытие - железобетонная пли­та толщиной 0,16м, общая толщина перекрытия 0,35м. Толщина стен вышележащих этажей 0,62м. Дом имеет печное отопление, водопровод и смывную канализацию, электроснабжение и радиотрансляцию. В мирное время подвальное помещение используется под кладовые, пра­чечную и баню.

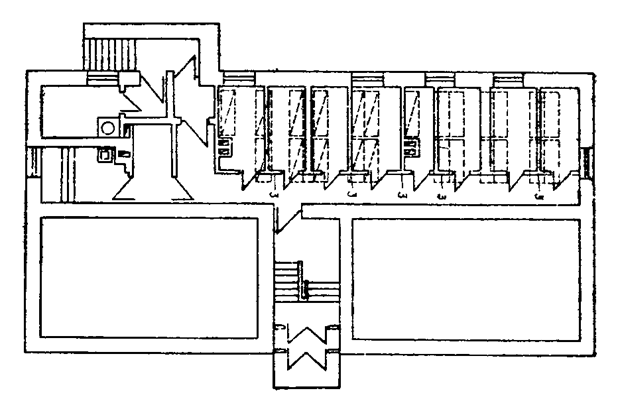

Рис. 23. План подвала

Перечень работ по приспособлению помещения под ПРУ, а также данные по их объемам и трудоемкости при­ведены в табл. 6 (номера позиций в табл. 6 соответствуют номерам позиций на рис. 24).

Таблица 6

№ п/п	Наименование работ	Единица измерения	Объем работы	Трудоемкость, чел.-ч.
1	Закладка оконных проемов кирпичом	м²	2,8	24
2	Изготовление, сборка и установка двухъярусных нар	шт.	22	104
3	Кладка печей	шт.	2	12
4	Прокладка воздуховодов	м	6	12
5	Устройство фундамента и установка ЭРВ-72-2	шт.	1	8
6	Устройство перегородок в шкафах для одежды	м²	70	7
7	Установка унитаза и раковин умывальника	шт.	2	8

После проведения работ по приспособлению (рис. 24) укрытие будет иметь следующие характеристики: вмести­мость 110 чел., коэффициент защиты 120, общая площадь 80,1м², высота помещений 2,2м, общий объем помеще­ний 176,2м³, площадь помещений для укрываемых 71м², площадь на одного укрываемого 0,64м2, вентиляция - приточно-вытяжная с механическим побуждением; объем подачи воздуха на одного укрываемого 10-15м³/ч, водоснабжение, канализация, электроснабжение и радиотран­сляции - от сети здания, отопление - печное.

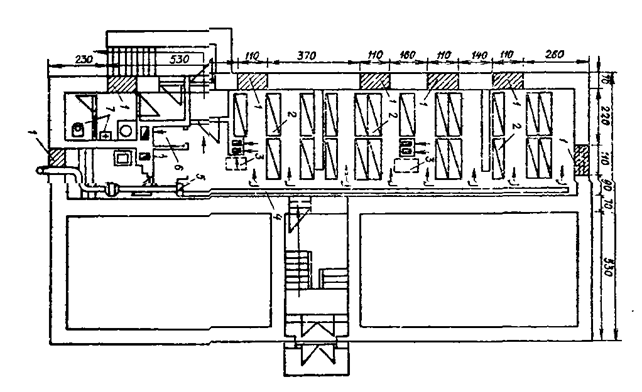

Рис. 24. План ПРУ

Приспособление подвального помещения двухэтажного восьмиквартирного каменного дома под ПРУ группы П-3

Для приспособления под укрытие используется под­вальное помещение (кладовые) двухэтажного дома, рас­положенного в сельской местности, прилегающей к зоне возможных слабых разрушений. Стены подвала из буто­вого камня толщиной 0,7м, перекрытие - железобетонная плита толщиной 0,2м с засыпкой шлаком 0,16м, об­щая толщина перекрытия 0,4м. Здание оборудовано вен­тральным водяным отоплением, водопроводом, канализа­цией, имеет электроснабжение, радиотрансляцию. Поме­щение подвала в мирное время используется под котель­ную, прачечную и кладовые. План подвала показан на рис. 25.

Таблица 7

№ п/п	Наименование работ	Единица измерения	Объем работы	Трудоемкость, чел.-ч.
1	Закладка окон кирпичом	м²	18	180
2	Изготовление, сборка и установка двухъярусных нар	шт.	38	190
3	Устройство вытяжных коробов	шт.	3	6
4	Пробивка отверстий в стенах для воздуховодов	шт.	3	3
5	Установка воздуховодов	м	36	36
6	Устройство перегородок	м²	8	6
7	Устройство санитарного узла	шт.	1	10
8	Устройство фундамента и установка ЭРВ-72-2	шт.	1	8

Перечень работ по приспособлению помещений под ПРУ, а также данные по их объемам и трудоемкости при­ведены в табл. 7 (номера позиций в табл. 7 соответствуют номерам позиций на рис. 26).

После проведения работ по приспособлению (рис. 26) укрытие будет иметь следующие характеристики: вмести­мость 194 чел., коэффициент защиты 105, общая площадь 169,8м², высота помещений 2,2м, общий объем помеще­ний 374м3, площадь отсеков для укрываемых 116,5м², площадь на одного укрываемого 0,6м2.

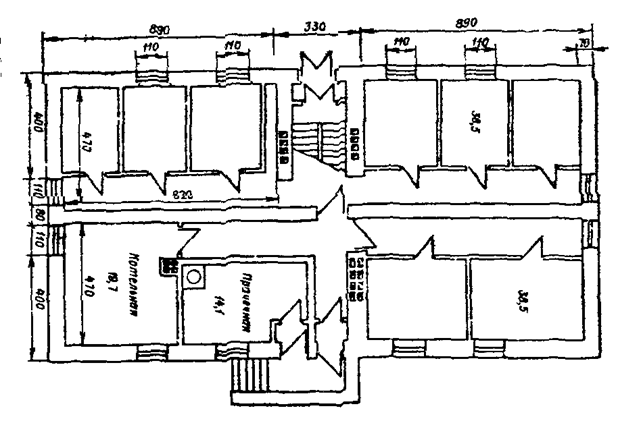

Рис. 25. План подвала двухэтажного восьмиквартирного дома

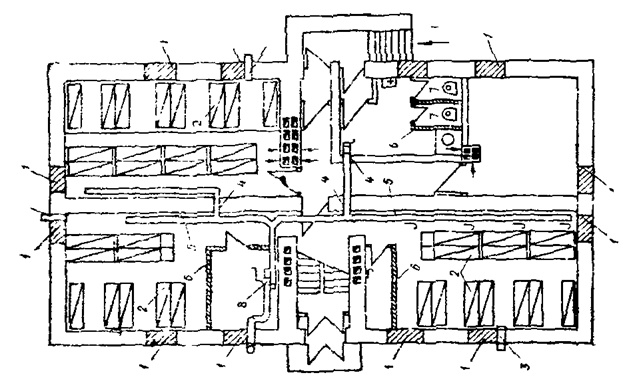

Рис. 26. План вентиляции и расстановки нар

Приспособление подполья под ПРУ группы П-2

Для приспособления под укрытие, используется под­полье под одноэтажным домом в сельской местности. Стены подполья, прилегающие к фундаменту дома, сло­жены из железобетонных блоков; стены, обращенные внутрь помещения, выполнены в виде откосов, укреплен­ных утрамбованной глиной. Перекрытие дощатое по де­ревянным балкам, общая толщина перекрытия вместе с подсыпкой и полом здания равна 0,2м (рис. 27). Здание имеет печное отопление, электроснабжение, радиотрансля­цию. Помещение подполья оборудовано естественной вен­тиляцией. В мирное время подполье используется для хранения сельскохозяйственной продукции.

Перечень работ по приспособлению подполья под ПРУ, а также данные по их объемам и трудоемкости приведе­ны в табл. 8 (номера позиций в табл. 8 соответствуют номе­рам позиций на рис. 27).

Таблица 8

№ п/п	Наименование работ	Единица измерения	Объем работы	Трудоемкость, чел.-ч.
1	Изготовление и установка стоек	шт.	4	8
2	Изготовление и установка клиньев	шт.	4	2
3	Насыпка грунта	м³	5	3
4	Герметизация крышки люка	шт.	1	1
5	Увеличение высоты приточного короба	пог. м	0,6	2
6	Изготовление и установка ступеньки	шт.	1	2
7	Изготовление и установка лестницы	шт.	1	4
8	Увеличение высоты вытяжного короба	шт.	1	2

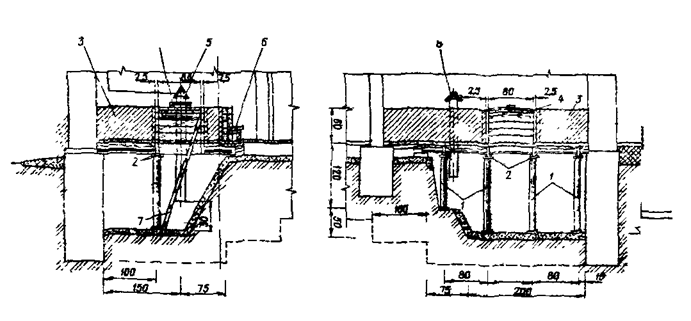

Рис. 27. Приспособление подполья одноэтажного дома в сельской местности под ПРУ

После проведения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 3 чел., коэффициент защиты 200, общая площадь 1м2, площадь на одного укрываемого 1,0м2, высота помещения 1,5м, общий объем помещения 4,5м³.

Приспособление погреба с вертикальным входом под ПРУ группы П-2

Для приспособления под укрытие используется от­дельно стоящий погреб с вертикальным входом, располо­женный в сельской местности, прилегающей к зоне воз­можных слабых разрушений. Стены погреба сложены из бревен или невинного бруса, перекрытие - деревян­ный настил по деревянным балкам с засыпкой грунтом 30см. Погреб оборудован естественной вентиляцией (рис. 28). Помещение погреба в мирное время используется для хранения запасов сельскохозяйственной продукции.

Перечень работ по приспособлению погреба под ПРУ, а также данные по их объемам и трудоемкости приведе­ны а табл. 9 (номера позиций в табл. 9 соответствуют номе­рам позиций на рис. 28).

Таблица 9

№ п/п	Наименование работ	Единица измерения	Объем работы	Трудоемкость, чел.-ч.
1	Изготовление и установка вытяжного короба	шт.	1	3
2	Насыпка грунта на покрытие	м³	6	10
3	Увеличение короба люка и герметизация крышки люка	шт.	1	4
4	Установка дополнительной балки	шт.	1	3
5	Установка стойки усиления	шт.	1	5
6	Изготовление и установка приточного короба	шт.	1	4
7	Изготовление и установка лестницы	шт.	1	4
8	Установка выносной емкости	шт.	1	1

После проведения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 10 чел., коэффициент защиты 200, общая площадь 10м2, площадь на одного укрываемого 1м2, высота помещения 1,8м, общий объем помещения 18м3.
