7. САНИТАРНО-ТЕХНИЧЕСКИЕ СИСТЕМЫ
7.1. При приспособлении помещений под укрытия и комплектовании их оборудованием необходимо использовать существующие технические системы (вентиляции, отопления, водоснабжения, канализации, электроснабжения и' связь), дополнив и дооборудовав их с учетом требований, предъявляемых к системам ПРУ. Для дооборудования могут применяться стандартные (заводские) элементы санитарно-технических систем и простейшие средства из подручных материалов.

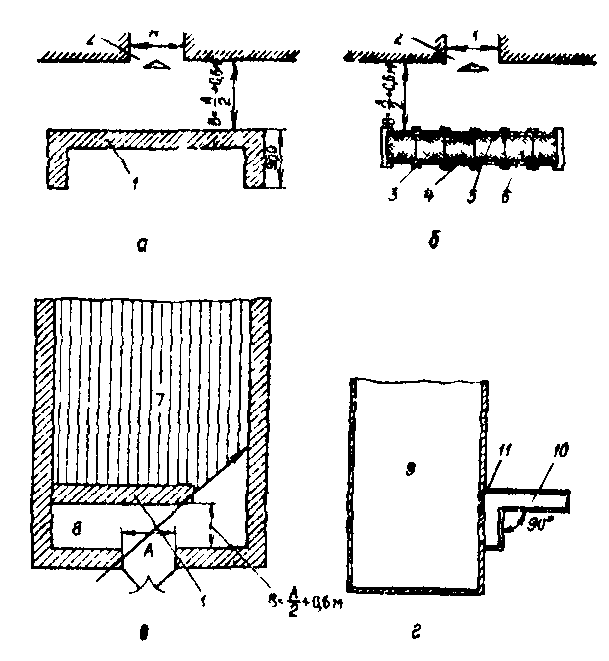

Рис. 8. Способы защиты входов в ПРУ от ионизирующих излучений:
а – экраном из кирпича; б – экраном из грунта; в – экраном внутри ПРУ; г – устройством поворота входа на 90°; 1 – кирпичная кладка; 2 – вход в здание; 3 – стойка; 4 – доски, установленные по мере засыпки грунта; 5 – деревянный щит; 6 – грунт; 7 – место для укрываемых; 8 – место для подсобных помещений; 9 – укрытие; 10 – вход; 11 – участок стены (толщина определяется расчетом)
Вентиляция и отопление
7.2. В укрытиях следует предусматривать приточно-вытяжную вентиляцию помещений с естественным или механическим побуждением (рис. 9). Выбор того или иного вида вентиляции зависит от места размещения укрытия относительно потенциально опасных объектов, его вместимости, а также от требуемого количества подаваемого наружного воздуха.
7.3. Вентиляция с естественным побуждением устраивается в укрытиях вместимостью до 60 чел. В остальных, случаях, а также в укрытиях для учреждений здравоохранения любой вместимости в пределах 30-км зоны вокруг АЭС вентиляцию следует предусматривать: приточную — с механическим побуждением, вытяжную — с механическим или естественным побуждением.
7.4. При естественной вентиляция отверстия для подачи воздуха следует располагать в нижней зоне помещений, вытяжные — в верхней зоне. При этом вытяжные отверстия должны находиться выше приточных не менее чем на 1,9—2,0 м (рис. 9).

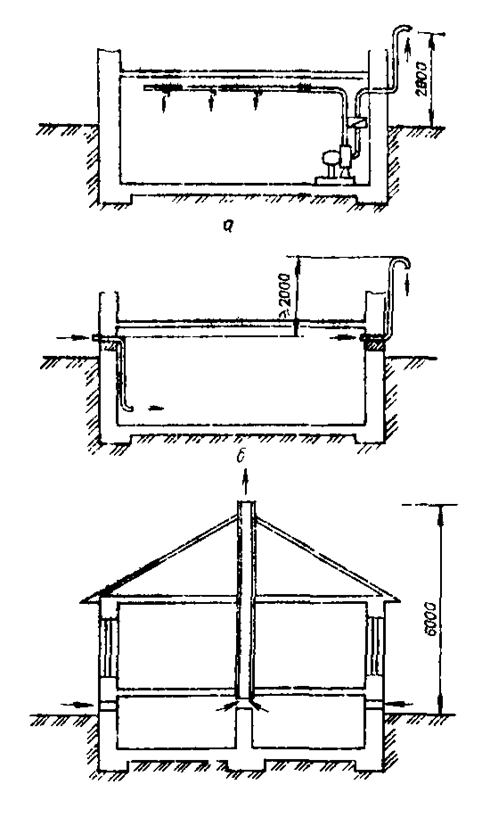

Рис. 9. Схема вентиляции:
а – с механическим побуждением; б – естественная; в – естественная с вытяжным каналом
7.5. Воздуховоды, прокладываемые за пределами укрытий групп П-1 и П-3, изготавливаются из листовой стали. В других случаях для изготовления могут применяться доски, асбоцементные и другие трубы.
7.6. Для зашиты от попадания радиоактивной пыли в систему вентиляции через воздухозаборные или вытяжные короба, расположенные за пределами укрытия, они должны быть оснащены козырьками или зонтами (рис. 10).

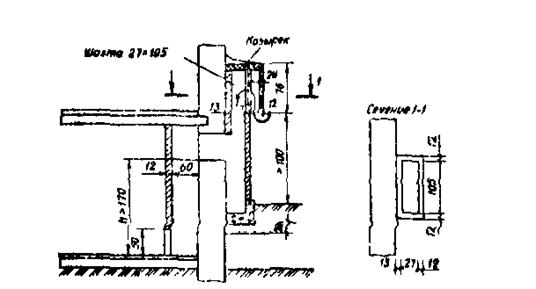

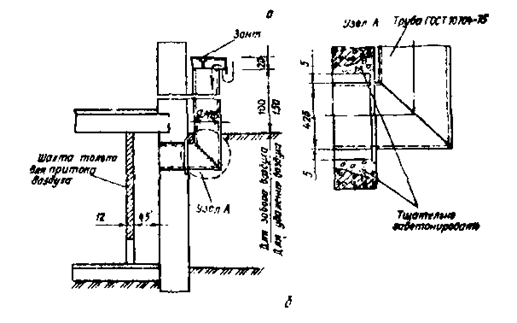

Рис. 10. воздухозаборная шахта естественной вентиляции:
а – укрытия групп П-2 и П-4; б – укрытия групп П-1 и П-3
7.7. Естественная вентиляция укрытий, размещаемых в цокольных этажах зданий, осуществляется через проемы в верхней части окон или в стенах.
7.8. В системах вентиляции с механическим побуждением следует, как правило, предусматривать вентиляторы с электроручным приводом типа ЭРВ-72-2, ЭРВ-72-3, .а при их отсутствии — простейшие побудители типа воздушного насоса-фильтра, мехмешка, вентиляционных установок с велосипедным или ручным приводом.
7.9. Для укрытий, расположенных в районах, прилегающих к АЭС, должен быть предусмотрен подпор воздуха, а также принудительная вентиляция с очисткой воздуха от пыли и аэрозолей в фильтрах типа ФЯР с установкой слоя ткани типа ФПП-16-1,5 между 11-й и 12-й сетками по ходу воздуха. При отсутствии данной ткани она может быть заменена тканью типа ФРНК, ФНИ.
7.10. Воздушный насос-фильтр (рис. 11) состоит из поворотной рамы с установленными на ней поворотными заслонками-клапанами, корпуса, ячейкового или тканевого фильтра и ручного гибкого привода.
В укрытиях вместимостью до 20 чел. следует устанавливать один насос-фильтр с размером подвижной рамы72x92 см в проеме 75Х 100см.
Для сооружений вместимостью более 20 чел. следует устанавливать один распределительный насос размером 72x92см на каждые 25 чел. и одни насос-фильтр. размером 72 184см на сооружение для подачи наружного воздуха.

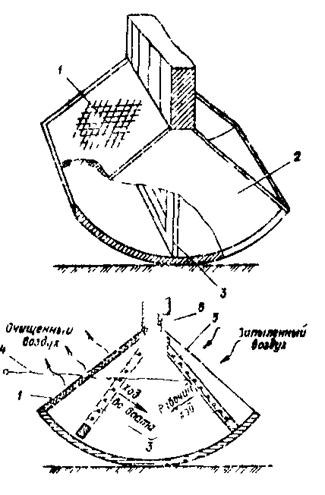

Рис. 11. Воздушный насос-фильтр:
1 – ячейковый или тканевый фильтр; 2 – жестяной корпус; 3 – поворотная рама; 4 – гибкий привод; 5 – поворотные заслонки; 6 – подвеска
7.11. Вентиляционная установка из подручных материалов для подачи воздуха с использованием мехмешков включает один или дна мехмешка (рис. 12), установочную доску, короб, стойку с рычагом.
Мехмешок состоит из двух парусиновых оболочек, натянутых на проволочные кольца, крышки и клапанов. Внутренняя оболочка мешка для обеспечения прочности при длительной работе изготавливается на тонкого брезента, мешковины или бумажного сукна, а наружная, обеспечивающая герметичность, — из дерматина, прорезиненной ткани или прочной пленки.
Днище и крышка изготавливаются из досок в один или два слоя. Соединения оболочек с крышкой и днищем, а также мехмешка с коробом должны быть прочными и герметичными.
Производительность одного мехмешка 150м/ч. При необходимости используются два мехмешка, спаренные между собой.
7.12. Центробежные вентиляторы с велосипедным приводом (рис. 13) могут подавать 200—300 м3/ч очищенного воздуха.
Вентиляторы с ручным приводом (рис.-14) могут подавать в убежище 150—200, а осевые вентиляторы промышленного изготовления 1500—3000м3/ч воздуха.
7.13. Очистку подаваемого в укрытия наружного воздуха от пыли можно также производить с помощью матерчатых фильтров из сукна, бязи, сатина, полотна, саржи, мешковины, фланели, фильтров из хвои, опилок или ячейковых фильтров типа ФЯ, устанавливаемых в деревянные опорные рамы.
Противопыльные матерчатые фильтры рекомендуется размещать в воздухоприемном или в специальном воздухозаборном оголовках сооружения или в специальном воздухозаборном коробе со съемной крышкой, над которым после монтажа фильтра насыпается слой грунта 0,2— 0.25м.

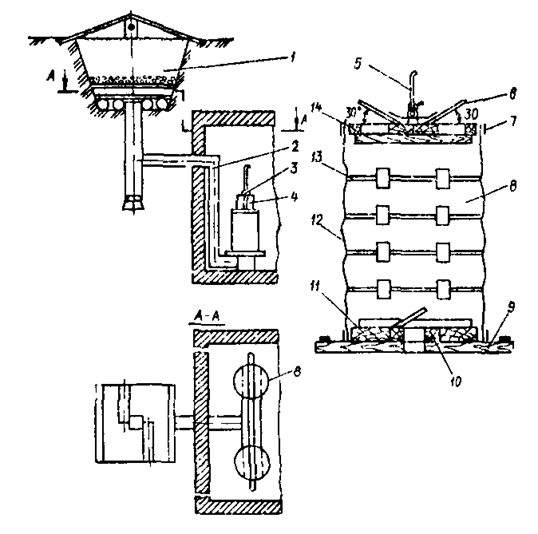

Рис. 12. Вентиляционная установка с песчаным фильтром из подручных материалов:
1 – песчаный фильтр; 2 – короб; 3 – рычаг; 4 – стойка; 5 – трос или веревка диаметром 70мм; 7 – ободок; 8 – мехмешок; 9 – днище; 10 – резиновая или картонная прокладка размером 250×500мм с отверстием 130×130мм; 11 – установочная доска; 12 – парусина; 13 – кольцо; 14 – крышка
Необходимую площадь матерчатых фильтров выбирают из условия, что через I м2 проходит не более 75 м8/ч воздуха. Ткань в фильтрах следует располагать начесом в сторону набегающего потока воздуха для более эффективного удержания пыли.
7.14. Воздухозаборные каналы от фильтров и вытяжные короба можно изготавливать из досок, жести, труб и т. п. Отдельные звенья воздуховодов следует соединять между собой и с вентиляторами гибкими патрубками из
прорезиненной или брезентовой ткани, привязываемыми проволокой или персиком. Воздухозаборные каналы прокладывают в траншее и вводят в укрытие у пола. Воздухозаборные каналы для снижения температуры приточного воздуха рекомендуется выполнять длиной до 10 м и заполнять гравием пли галькой крупностью 40—60мм. Вытяжные короба размещают с противоположной стороны от притока.
7.15. Укрытия должны отапливаться от отопительной системы здания, система отопления должна иметь устройства для ее отключения в необходимых случаях. При расчете системы отопления температуру помещений в холодное время года принимают 10°С, если по условиям эвакуации в мирное время не требуется более высокой температуры.

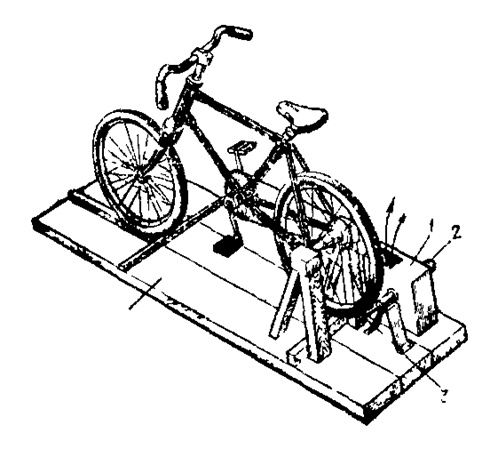

Рис. 13. Центробежный вентилятор с велосипедным приводом для подачи воздуха:
1 – корпус вентилятора; 2 –входной патрубок; 3 – приводная втулка; 4 – плита-станица

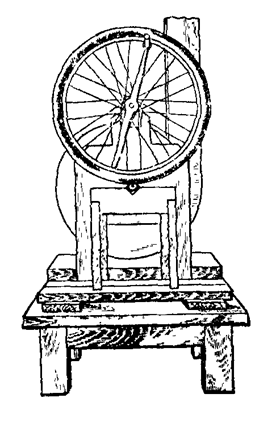

Рис. 14. Центробежный вентилятор с ручным приводом от велосипедного колеса
В не отапливаемых в мирное время помещениях предусматривается место для установки временных подогревающих устройств (газовые, электрические приборы, печи).
В режиме укрытия людей отопление, как правило, выключают, поскольку тепловыделения в заполненном людьми укрытии значительно превышают теплопотери помещения даже в сильные морозы.
Водоснабжение и канализация
7.16. Водоснабжение укрытий следует предусматривать от наружной или внутренней водопроводной сети, проектируемой по условиям эксплуатации Помещений в мирное время.
7.17. При отсутствии водопровода в укрытиях необходимо предусматривать места для размещения переносных баков для питьевой воды из расчета 2 л/сут на одного укрываемого.
В качестве емкости для воды используются обычные водозаборные бачки из оцинкованной стали, бочки, ведра, бидоны, керамическая и стеклянная посуда и т. п. При необходимости емкости можно изготовлять из листовой стали. Внутренняя поверхность таких емкостей окрашивается железным суриком или другим антикоррозионным Составом, разрешенным к применению Минздравом.
|
