7.18. В зависимости от наличия технических систем в приспосабливаемом помещении для канализации ПРУ следует предусматривать либо использование промывных
уборных с отводом сточных вод в наружную канализационную сеть, либо отвод сточных вод самотеком, либо установку пудр-клозета (рис. 15 а), или устройство резервуара-выгреба для сбора фекалий с возможностью ею очистки ассенизационным транспортом (рис. 15 б, в, г). ). В помещениях, приспосабливаемых под укрытия Вместимостью 20 чел. и менее, при отсутствии канализации для приема нечистот следует использовать плотно закрываемую выносную тару.
7.19. Место для размещения санузла в приспосабливаемом помещении следует выбирать таким образом, чтобы рядом с ним находился Вентиляционный" короб (канал).
7.20. В санузлах необходимо иметь двухсуточный запас дезинфектора для периодической дезинфекции мест пользования (хлорная известь и т. п.).
7.21. Аварийные резервуары для сбора фекалий должны быть закрыты: использование их в мирное время запрещается. Санузлы, не используемые в мирное время, должны быть закрыты и опечатаны.
Освещение и связь
7.22. При наличии наружных электросетей для питания электропотребтелей укрытия необходимо предусматривать внешний ввод напряжением 380/220В с глухо-заземленной нейтралью.
Напряжение осветительных устройств внутри сооружения должно составлять 220В.
При отсутствии наружных электросетей для освещения помещений укрытия следует предусматривать фонари, батареи, велогенераторы.
7.23. В каждом укрытии целесообразно иметь также телефон от местной сети пли репродуктор, подключенный к городской или местной радиотрансляционной сети.
8. ПРАВИЛА ОБОЗНАЧЕНИЯ ПРОТИВОРАДИАЦИОННЫХ УКРЫТИЙ
И МАРШРУТОВ К НИМ
8.1. Обозначению подлежат:
- все противорадиационные укрытия, принятые в эксплуатацию; заглубленные помещения, взятые на учет и пригодные для приспособления под укрытия;

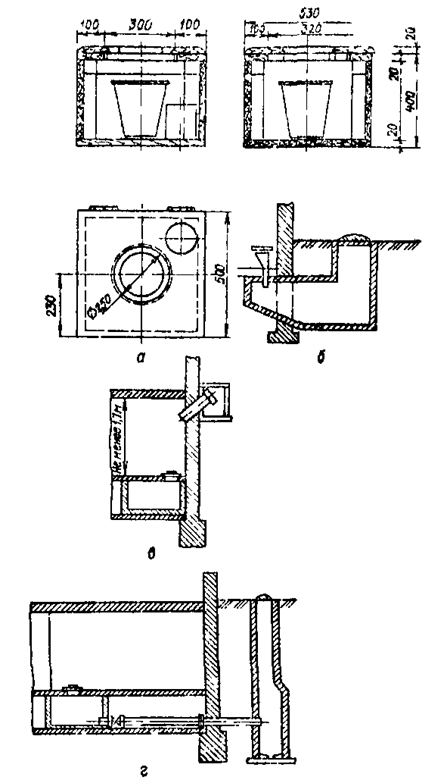

Рис. 15. Канализационные устройства ПРУ:
а – пудр - клозет; б, в, г – туалеты с резервуарами-выгребами
Противорадиационные укрытия, находящиеся в стадии строительства, с выполненными ограждающими конструкциями (стенами и перекрытиями).
8.2. Обозначение укрытий и маршрутом к ним (рис. 16) осуществляется путем нанесения стандартных знаков на видном месте при всех входах в укрытие, подвалы и другие помещения и на каждой наружной двери, ведущей не
посредственно в укрытие, или на щите, установленном у входа.
Знак укрытия представляет собой прямоугольник размером не менее 30×60см, внутри которого указываются:
- номер укрытия; принадлежность сооружения (наименование предприятий, цеха, ЖЭКа, адрес жилого дома и г. д.); места хранения ключей (телефоны, адреса, должности и фамилии ответственных лиц).
Поле знака должно быть белого цвета, надписи — черного цвета.

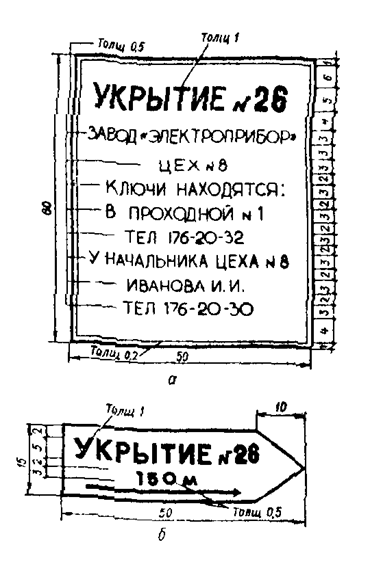

Рис. 16. обозначение укрытий (а) и маршрутов (б) к ним
8.3. Номера присваиваются укрытиям, подвальным и другим взятым на учет помещениям в соответствии с нумерацией защитных сооружении города (района, объекта). О присвоении номеров и местах расположения coopужений вне предприятия (учреждения, организации) сообщают в штаб ГО города, района.
8.4. Маршруты движения к защитным и другим сооружениям, используемым для укрытия населения, выбираются из минимально возможного времени подхода к ним от места работы или жительства.
Маршруты обозначаются указателями (рис. 16 б) в местах, где обеспечивается их хорошая видимость в дневное и ночное время (в том числе при введении различных режимов светомаскировки). Указатели устанавливаются при каждом изменении направления маршрута движения. На каждом указателе наносится цифра, соответствующая расстоянию ДО входа в укрытие, подвал и т. д. от данного указатели. Поле указателя должно быть белого цвета, надписи — черного цвета.
8.5. Для быстрого нанесения стандартных знаков и указателей заблаговременно должны быть подготовлены:
- расчеты количества знаков и указателей с определением мест их установки; трафареты знаков и указателей; расчеты потребности в материалах для изготовления знаков и указателей (краска, кровельное железо, фанера и т. д.); план организации работ по обозначению укрытий и маршрутов движения к ним.
8.6. При обозначении укрытий и маршрутов движения к ним должны учитываться местные условия и особенности (безопасность движения, необходимость изменения размеров и цвета знаков и указателей к др.).
9. ПРИМЕРНЫЕ РЕШЕНИЯ ПО ПРИСПОСОБЛЕНИЮ ПОМЕЩЕНИЙ
ПОД ПРОТИВОРАДИАЦИОННЫЕ УКРЫТИЯ
В настоящем разделе приводится ряд примерных решений по приспособлению под противорадиационные укрытия подвалов, помещений цокольных этажей существующих жилых домов, погребов, подполий и других сооружений.
Перечень работ по приспособлению будет зависеть от типа приспосабливаемого помещения, его местоположения в здании, наличия систем внутреннею оборудования, вместимости укрытия и других факторов (рис 17).

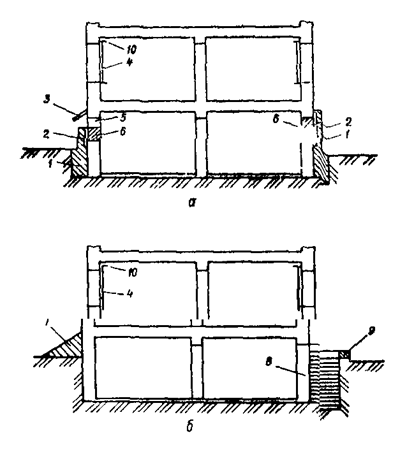

Рис. 17. Схема усиления защитных свойств ограждающих конструкций помещений:
а – на цокольном этаже; б – в подвальном помещении; 1 – пристенный экран; 2 – деревянный щит; 3 – деревянный шит - козырек; 4 – занавес из плотной ткани; 5 – световое вентиляционное отверстие-щель; 6 – кладка из кирпича, камня; 7 – грунт; 8 – дверной проем; 9 – стенка-экран; 10 – кронштейн
Примерный перечень работ по приспособлению помещения под укрытие включает следующие основные работы.
1. Освобождение помещения, используемого в мирное время, от хозяйственного инвентаря, имущества, материалов, продуктов, овощей, оборудования. Тщательная уборка помещения. Оборудование помещения местами для сидения и лежания.
2. Оборудование помещения для загрязненной уличной одежды. Если такое помещение отсутствует, то при входе устраивается вешалка, отделяемая занавесями из брезента, одеял, другой Плотной ткани или синтетической пленки.
3. Проведение мероприятий по повышению защитных свойств помещений (заделка оконных и дверных проемов, устройство стенок-экранов, обваловка грунтом выступающих над поверхностью земли частей стен и т. д.).
4. Установки обычных дверей в тех местах, где это необходимо. Проведение мероприятий по герметизации входных дверей.
5. Насыпка (при необходимости) слоя грунта на перекрытие помещения с предварительным усилением перекрытия установкой дополнительных стоек или деревянных рам.
6. Устройство вентиляции (изготовление приточных и вытяжных воздуховодов, устройств для регулирования воздухоподачи, установка вентиляционного оборудования и т. д.).
7. Установка переносной тары для сбора фекалий (при отсутствии системы канализации в укрытии).
8. Устройство кронштейнов для навески штор у окон помещений, смежных с укрытием, а также расположенных над ним.
9. Устройство временных подогревающих устройств (газовых или электрических приборов, печей-времянок) в помещениях, не отапливаемых в мирное время.
10. Обеспечение укрытий переносными источниками освещения (аккумуляторными и карманными фонарями, керосиновыми лампами и т. д.).
11. Устройство при необходимости водоотвода поверхностных вод.
Приспособление подвального помещения одноэтажного двухкомнатного жилого дома под ПРУ группы П-4
Для приспособления под укрытие используются подвальные помещения общей площадью 11,8м² при высоте помещений 1,9м. Стены подвала бутобетонные толщиной 0,38м. Низ перекрытия подвала находится на 0,6м над уровнем земли. Перекрытие — железобетонная плита толщиной 0,16м. Дом имеет водоснабжение, канализацию, электроснабжение и печное отопление. План подвального помещения и разрез дома показаны на рис. 18.
Перечень работ по приспособлению помещения под ПРУ, а также данные по их объемам и трудоемкости приведены в табл. 1 (номера позиций в табл. 1 соответствуют номерам позиций на рис. 18).
Таблица 1
№ п/п | Наименование работ | Единица измерения | Объем работы | Трудоемкость, чел.-ч. |
1 | Обваловка грунтом наружных стен | м³ | 3,6 | 1,8 |
2 | Закладка оконного проема кирпичом | м³ | 0,23 | 1,2 |
3 | Установка воздуховодов | м³ | 3 | 3,6 |
4 | Устройство стенки-экрана | м³ | 0,5 | 2,6 |
5 | Устройство вешалки для загрязненной уличной одежды | шт. | 1 | 2 |
6 | Установка двери в помещении для укрываемых и ее герметизация | шт. | 1 | 7 |
7 | Установка бочка с питьевой водой | шт. | 1 | 0,5 |
8 | Устройство места для выносной емкости | шт. | 2 | 2 |
9 | Изготовление, сборка и установка нар | шт. | 2 | 19,6 |
10 | Установка кронштейнов для навески штор | шт. | 4 | 2 |
11 | Навеска штор | шт. | 2 | 1 |
После проведения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость10 чел., коэффициент защиты 140, общая площадь 11,8м², высота помещений 1,9м, общий объем 22м³, площадь помещения для укрываемых 7,5м², площадь на одного укрываемого 0,75м².
|
