Экскаватор – погрузчик WZ30-25 (стр. 2 )

Кабина погрузчика с задним ковшом WZ30-25 разработана для удобных условий работы.

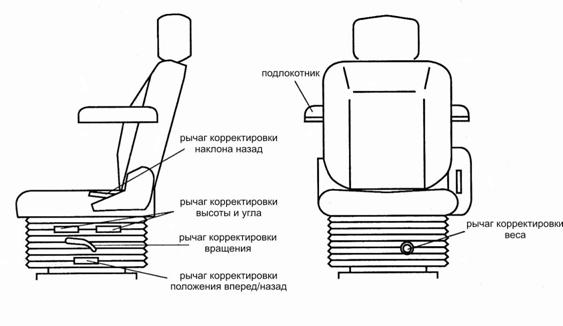

1). Корректировка кресла

а. Кресло может поворачиваться на 360º.

б. Подголовник и подлокотник могут корректироваться.

в. Подголовник и спинка хорошо пружинят и создают комфортные условия.

2). Расположение рабочих инструментов и измерителей

Дополнительно:

Имеется два набора ключей для каждого погрузчика с задним ковшом WZ30-25

1). Дверной ключ.

2). Ключ для электроаппаратуры.

* Электроаппаратура и измерители.

* Рабочий рычаг и педаль.

Рисунок 2-2 Приборы и рабочие инструменты

Примечание: модель воздушного кондиционера – ZG40A, кнопки которого находятся на передней части кабины. Угол панели приборов может корректироваться по желанию.

3. Работа оператора:

(1). Запуск двигателя

Двигатель может быть запущен только после проверки всего в соответствие норме.

Перед запуском переключающий рычаг КПП должен находиться в нейтральном положении. Слегка нажмите дроссельную педаль, после чего поверните ключ стартера в положение «on» (включено), дизельный двигатель запущен.

Примечание: длительность каждой попытки запуска двигателя не должна превышать 5 секунд. Если первая попытка не удалась, подождите примерно 1 минуту перед второй. Если двигатель не запускается 3 раза, следует выяснить причину.

После запуска двигателя, он должен проработать на холостом ходу 5-10 минут, во время которых внимательно следите за показаниями всех приборов. Кроме того, перед началом работы выполняйте следующие пункты:

* Проверьте все переключатели и лампы, гудок, дворники и рычаг управления.

* Проверьте все системы на наличие утечек.

* Проверьте наличие нестандартных звуков двигателя и системы передач.

* Проверьте тормозную систему.

* Проверьте рабочие механизмы.

! Не поворачивайте ключ в положение «OFF» (выключить) и не вынимайте его до полной остановки двигателя.

(2). Передвижение

Поднимите подъемник и наклоните ковш Установите рычаг на первую

в положение для перевозки. скорость.

Надавите педаль тормоза, выключите Отпустите педаль тормоза и ме-

парковочный тормоз. длено нажмите на педаль газа.

Переключение между передней и задней скоростью

* Установите рычаг в необходимое положение для изменения скорости.

* Переключение скоростей может происходить только по порядку.

* Переключение между передней и задней скоростью может производиться только после остановки.

* Во время движения переключать скорость между передней и задней запрещено!

(3). Парковка

Отпустите педаль газа и нажмите педаль После остановки, установите рычаг

тормоза пока погрузчик полностью не остановится. в нейтральное положение, задейст -

вуйте парковочный тормоз.

Установите ковш горизонтально поверхности.

Место парковки должно быть ровным.

! Не устанавливать погрузчик на уклоны, во избежание самопроизвольного запуска двигателя.

Внимание:

Вследствие того, что в воздушном баке тормозной системы остается сжатый воздух, погрузчик следует останавливать в безопасном месте. Если давление сжатого воздуха ниже стандартного, немедленно остановите погрузчик.

* При перевозке на грузовике

Погрузчик должен быть зафиксирован на перевозимом транспорте с помощью колесных клиньев и стального троса, во избежание сдвига или скольжения машины. При транспортировке погрузчика учитывайте его длину, ширину и высоту.

4. Примечания по работе

При работе с рабочим механизмом, сиденье должно быть направлено вперед и оператор должен находиться на нем.

При работе на наклонной поверхности, в узком пространстве и на каменистой дороге сбросьте скорость, чтобы обеспечить стабильность погрузчика.

Старайтесь не передвигаться по неровной или скалистой дороге, а также по оврагам.

Рабочее место должно быть чистым, для максимальной стабильности погрузчика.

При неиспользовании копательного механизма, максимально поднимите подъемник, опустите ковш и оттяните на себя стержень ковша.

Во время передвижения опускайте ковш для лучшего обзора и стабильности.

Перед работой проверьте рабочую обстановку и устраните опасные факторы.

Не переезжайте через объекты.

Придерживайтесь приемлемой скорости, во избежание потери управления.

Условия для транспортировки/хранения погрузочного механизма

1.  Установите запорный штырь подъемника.

2.  Поднимите опоры.

3.  Поверните сиденье вперед.

4.  Поворачивайте ковш назад, пока его низ не будет параллельно поверхности грунта.

(1). Работа по погрузке

Работа по погрузке включает в себя копание и экскаваторные работы.

1.  Копание:

Двигайтесь на погрузчике, держа ковш параллельно поверхности грунта. После того как ковш наполнился, переключите рычаг подъемника в положение подъема. Двигайтесь назад, поднимая ковш. После этого, медленно наклоните ковш назад, тем самым не допуская просыпания груза.

Кроме того, если ковш входит в грунт тяжело, слегка наклоните ковш, в пропорции 1 вперед и 2 назад. При этом колеса не должны пробуксовывать.

Если колеса пробуксовывают, ослабьте давление ноги на педаль газа, для снижения нагрузки во избежание ненужной работы.

Держите ковш параллельно поверхности, Двигайтесь на погрузчике, пока не

С уклоном вперед. Наполниться ковш

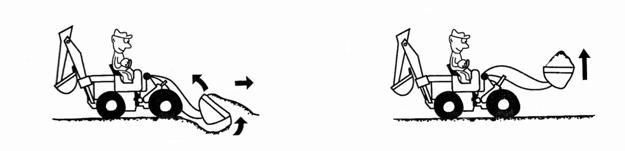

Поднимите подъемник и наклоните назад Наклоните ковш назад до предела

ковш для загрузки. и держите его на 40 см от земли.

2. Экскаваторные работы

Наилучший угол наклона вперед ковша составляет 0-10º.

Медленно передвигайтесь на погрузчике с ковшом, вошедшем в грунт на 10-30 см. Поднимите подъемник с ковшом, наклоненным назад для загрузки.

3. Погрузка:

Выбирайте наиболее эффективный метод при погрузке в грузовики, вагоны и контейнеры.

Выбор должен производиться в соответствии с условиями рабочего места. Рабочий метод включает взаимодействие с транспортными средствами и работу самого погрузчика.

Во избежание повреждения шин следует удалить ковшом с рабочей площадки гравий или камни.

Метод работы V-типа Метод работы І-типа

Во время транспортировки груза, опустите ковш и сбросьте скорость, чтобы избежать высыпания груза.

Экскаваторные работы и погрузка на ровном пространстве:

Держите ковш слегка наклоненным вперед к поверхности, корректируйте глубину копания с помощью управления рычагом подъемников и наклоняйте рычаг во время движения погрузчика вперед (особое внимание требуется при изменении поверхности дороги).

Следующие операции могут выполняться в соответствии с «операцией копания».

Метод работы L-типа Метод работы T-типа

Взаимодействие погрузчика с грузовиком

Способ включает (как показано выше на картинках) 4 метода. Выберите наиболее короткий метод (для каждой загрузки) в соответствии с практическими условиями.

Для увеличения рабочего цикла, полностью нажмите на рабочий рычаг и держите двигатель на высоких оборотах, одновременно двигая подъемник и ковш.

Вышеупомянутый метод задействует колесный погрузчик с задним ковшом для непрерывности копания, транспортировки и выгрузки. Этот метод подходит на расстоянии транспортировки в 30-100 метров в нормальных условиях.

(2). Работа с грунтом:

Погрузчик может ровнять поверхность при помощи резака и нижней пластины ковша, а так же выравнивать и закладывать фундамент.

Любое выравнивание поверхности (грунта) должно производиться при движении погрузчика назад. Если нужно двигаться вперед, угол наклона ковша к земле должен составлять 0-10º.

1. Отсыпка:

Загрузите ковш грунтом, щебнем и т. п. и двигайтесь назад, держа ковш под углом примерно 10-15º к поверхности.

2. Бульдозировка земли

Используя ковш в качестве резака можно заполнять неровности.

Полностью загрузите ковш щебнем и т. п. и держите его горизонтально к поверхности.

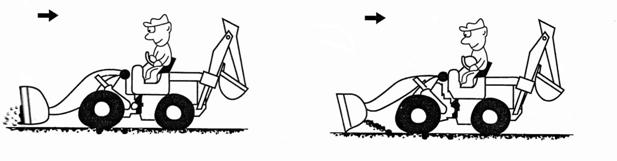

Грубое выравнивание

Полностью выдвиньте ковш вперед, чтобы резак коснулся поверхности грунта (земли), и медленно двигайтесь назад.

Точное выравнивание

Загрузите ковш грунтом (землей) и двигайтесь назад, держа ковш параллельно поверхности (земли). Установите рычаг подъемника в «плавающее» положение и медленно двигайтесь назад.

При бульдозерных работах на твердой поверхности, сначала установите рычаг подъемников в «плавающее» положение, затем уложите ковш на грунт, для удаления слоя грунта (почвы).

! Во время работы температура жидкости охлаждения двигателя не должна превышать 95º С. Температура масла преобразователя вращающего момента не должна превышать 110º С. Давление воздуха в тормозной системе не должно быть ниже 0.44 Мра. В случае отклонения от требуемых значений, остановите работу и выясните причину.
