Экскаватор – погрузчик WZ30-25 (стр. 1 )

Руководство

по

эксплуатации

1910-01/13-3495-09 РЭ

ЭКСКАВАТОР - ПОГРУЗЧИК

WZ30-25

ТОО «КазАгроСервис ПВ»

Республика Казахстан

ТОО «КазАгроСервис ПВ»

Введение

Спасибо за приобретение нашей продукции.

Погрузчик с задним ковшом WZ30-25 изготовлен с учетом требований рынка с использованием передовых зарубежных технологий. Он способен выполнять буксировочные и экскаваторные работы, а также загружать, насыпать и подготавливать грунт. Поэтому, погрузчик может широко применяться во время дорожных работ, сельского строительства, обработки почвы, укладки трубопроводов, засадки садов и т. д.

WZ30-25 является многоцелевой и высокоэффективной строительной машиной, имеющей следующие преимущества:

1.  В его системе передач используются части колесного погрузчика ZL30G.

2.  Так как на погрузчике применяется полногидравлическая система поворота, переключение мощности и гидравлическое управление, экстренный и парковочный тормоз объединены в единое целое. Поэтому погрузчик с задним ковшом достаточно манёвренный для работы в узких пространствах.

3.  Конструкция сиденья создано для удобства оператора, его можно корректировать в 6 направлениях. Уровень сиденья можно установить исходя из веса оператора.

4.  Задние шасси способны колебаться вокруг своего центра, чтобы шины имели хорошее сцепление с поверхностью. Благодаря этому погрузчик с задним ковшом хорошо передвигается по пересеченной местности.

5.  На погрузчике с задним ковшом установлен уникальный центральный копательный механизм и выдвигающиеся опоры, повышающие его стабильность.

6.  Погрузчик с задним ковшом оборудован однокнопочным гидравлическим ходом, поэтому он может осуществлять комбинированные экскаваторные работы, легко управляем и высокоэффективен.

7.  Для комфортности работы может быть установлен кондиционер воздуха.

8.  В качестве рабочего механизма может использоваться гидравлический молот, вибрирующая пластиночная трамбовка, ковш «четыре в одном», зажим.

В настоящем руководстве указаны технические условия, структура, принципы, техническое обслуживание, корректирование и исправление общих неполадок на погрузчике WZ30-25. Заинтересованные работники должны придерживаться правил руководства по эксплуатации.

Так как конструкция может последовательно улучшаться, содержание руководства может отличаться от конструкции купленной машины. Мы имеем право вносить изменения в любое время без предупреждения. По поводу самой последней информации о машине обращайтесь в ТОО «КазАгроСервис ПВ» или к Вашему продавцу.

Пункты, касающиеся безопасности будут отмечены знаком ! . Оператор, ремонтник и менеджер должны уделять этим пунктам особое внимание.

внимание:

Перед работой на погрузчике с задним ковшом полностью ознакомьтесь с руководством по эксплуатации.

СОДЕРЖАНИЕ

Структура…………………………………………………………………………………………………4

Глава 1 Технические условия и функционал……….………………………………………………….5

Глава 2 Работа……………………………………………………………………………………………8

1.  Управление новым погрузчиком………………………………………………………………………8

2.  Приборы в кабине………………………………………………………………………………………8

3.  Работа оператора……………………………………………………………………………………….10

4.  Работа…………………………………………………………………………………………………...11

5.  Примечание…………………………………………………………………………………………….18

Глава 3 Структура и корректировка основных компонентов………………………………………..19

1.  Двигатель……………………………………………………………………………………………...19

2.  Система передач……………………………………………………………………………………...19

3.  Гидравлическая система……………………………………………………………………………..25

4.  Рабочий механизм……………………………………………………………………………………26

5.  Полу рама…………………………………………………………………………………………………26

6.  Тормозная система…………………………………………………………………………………...26

7.  Система электропитания……………………………………………………………………………..28

Глава 4 Безопасность…………………………………………………………………………………...32

1.  Базовые знания……………………………………………………………………………………….32

2.  До и после работы……………………………………………………………………………………32

3.  Передвижение………………………………………………………………………………………..33

4.  Загрузка и выгрузка………………………………………………………………………………….33

5.  Другое…………………………………………………………………………………………………34

Глава 5 Проверка и ремонт…………………………………………………………………………….35

1.  Техническое обслуживание до и после работы……………………………………………………35

2.  Периодическая проверка и техническое обслуживание…………………………………………..35

3.  Заправка масла и антифриза…………………………………………………………………………40

4.  Проверка и техническое обслуживание компонентов…………………………………………….44

Глава 6 Хранение………………………………………………………………………………………48

1.  Ежедневная парковка………………………………………………………………………………..48

2.  Длительное хранение………………………………………………………………………………..48

3.  Работа после длительного хранения……………………………………………………………….48

Глава 7 Общие неполадки и их исправление………………………………………………………...50

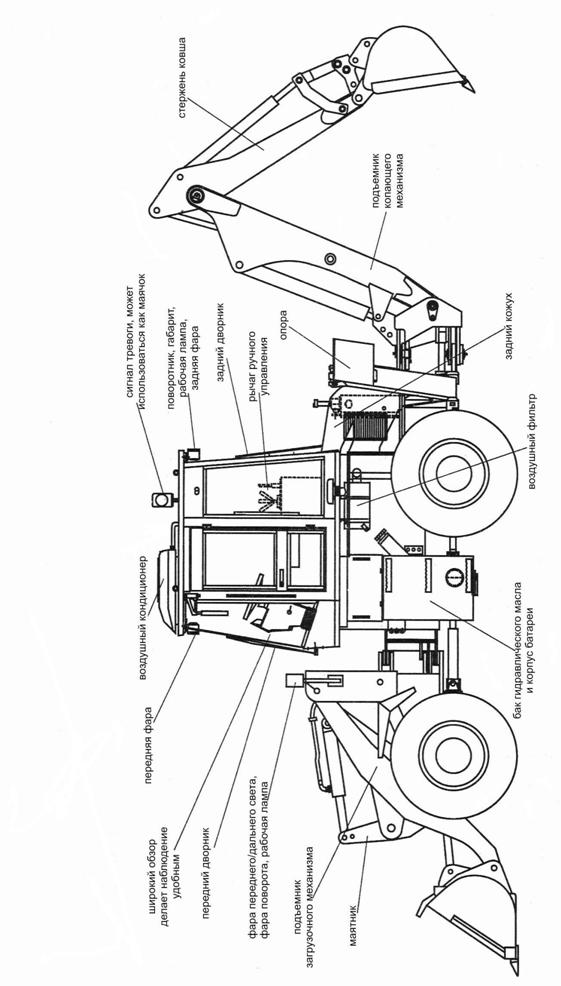

Структура WZ30-25

Глава 1 Технические условия и функционал 8,3-20HZ

1.  Общие габариты (единица: мм)

общая длина (ковш на земле) 8000

общая ширина 2200

ширина ковша 2250

общая высота (верх кабины) 3350

колесная база 2600

колея 1700

минимальный зазор с землей 340

2.  Технические условия

номинальная емкость ковша 1.0 м³

максимальная высота выгрузки 2650 мм

расстояние выгрузки 930 мм

случайный угол выгрузки 45º

угол оборота ковша 45º

максимально низкое положение 48º

транспортное положение 45º

максимально высокое положение

функция автоматического снижения ковша в наличии

максимальная мощность отрыва 60KN

время подъема подъемника <8S

время полного цикла <15S

минимальный радиус поворота 4500 мм

функционирование копательного механизма

диаметр стержня бура 45 мм

длина стержня бура 560 мм

емкость копающего ковша 0,3 м³

ширина копающего ковша 722 мм

максимальная глубина копания 4500 мм

максимальный радиус копания 5430 мм

угол поворота ковша ±85º

гидравлический молот (HB3G)

объем потока 24-50 л/мин

давление рабочего масла 11-13 Мра

ударная частота 8.3-20HZ

скорость (км/ч)

передняя первая 0-6.2

передняя вторая 0-12

передняя третья 0-20

передняя четвертая 0-33

задняя первая 0-8

задняя вторая 0-28.5

полный вес 9500 кг

наклонная способность 20º

максимальный угол выгрузки 45º

угол поворота 35±1º

угол изменения положения задних шасси ±10º

3.  Модель двигателя YC4108

Тип двигателя 4-хтактный, жидкостного охлаждения,

линейно расположенный

номинальная мощность 65 кв

номинальная скорость вращения 2500 об/мин

4.  Система передач

(1). Преобразователь вращающего момента (YJ315D-00)

тип одноступенчатый, 3-хэлементный

диаметр цикла 315 мм

коэффициент преобразования вращающего момента К=2.7

метод охлаждения масляный, цикла давления

входное давление масла 0.3-0.5 Мра

выходное давление масла 0.2-0.3 Мра

(2). Трансмиссия (BS428)

тип переключение мощностью

фиксирующего вала

количество передач 4 вперед, 2 назад

норма передачи вперед назад

I 3.82 3.05

I I 2.08 0.87

I I I 1.09

IV 0.59

давление масла переключения скорости 0.8-1.5 Мра

объем насоса изменения скорости 32 мл/оборот

(3). Передняя и задняя ведущая ось

основная редукторная шестерня

тип спирально шестереночная одностадийная

скоростная редукция

норма 4.222

ободная шестерня скоростной редукции

тип одностадийная скоростная редукция

блуждающего типа

норма 4.75

5.  Ось и колеса

передняя ось зафиксирована с шасси

задняя ось перемещается вокруг шасси

модель шин 16/70-24

давление при накачивании шин передние колеса 0.32-0.35 Мра

задние колеса 0.33-0.35 Мра

6.  Тормозная система педаль ножная

пневмогидравлические 4-х колесное торможение

давление тормозного воздуха 0.78-0.83 Мра

ручной тормоз воздушное торможение ременного типа

7. Система поворота

тип полно гидравлический поворот

модель маршрутизатора BZZ5-320/FK

регулирующий клапан YXL-F160L-N7

модель вращающего насоса объединен с рабочим насосом

поворотный цилиндр ZL20-ZX-00

максимальный угол поворота ±35º

8. Гидравлическая система рабочего механизма

насос рабочего масла погрузочный механизм CBG2080(левый)

копательный механизм CBG2050

объем масляного насоса погрузочный механизм 80 мл/оборот

копательный механизм 50 мл/оборот

системное давление погрузочный механизм 16 Мра

копательный механизм 21 Мра

электронная гидравлическая система 3.5 Мра

модель многовекторного клапана погрузочный механизм VDL20EJ

копательный механизм VDL15

9. Емкость гидравлического масла 200 л

Объём масла в двигал

Масло преобразователя вращающего момента и

трансмиссии 32 л

Ведущая ось 25 л

10. Система электричества

напряжение 24В

батарея 6QA-150

Глава 2. Работа.

1. Управление новым погрузчиком

Перед поставкой каждый новый погрузчик тщательно проверяется и тестируется на заводе. Но перед тем, как начать работать в полном объёме вы должны в течение 8-10 часов начать эксплуатацию погрузчика в холостую, за тем постепенно повышать вес груза. Это делается для того чтобы все трущиеся элементы погрузчика разработались, тем самым погрузчик будет готов к работе и срок его эксплуатации будет продлен.

Следующие пункты должны соблюдаться при работе на новом погрузчике:

* В любое время года необходима полная внимательность.

* Избегайте высоких оборотов двигателя без груза, особенно если двигатель не прогрет.

* Избегайте быстрой езды, резких поворотов и ненужного торможения.

* Проводите проверку и техобслуживание в соответствии с правилами.
