- измерение или выходной сигнал измерительного устройства, y = W(s)*x
- управление или входной сигнал регулятора
y = W(s) * x = (-5-10s)*x = -5x-10xs; Заменим s на
и выведем функциональное уравнение:
y = -5x - 10x![]()
W(jw) = K(1+2jw) = K + j2Kw
Частотные характеристики W5 (На графиках изображены функции от всех трёх значений)
K2 = -0.5
K3 = 5
Вещественная частотная характеристика
P(w)=Re(C(w)) = K Где C(w)=W(jw) = = K + j2Kw Отсюда:
= -5;
= -0.5;
= 5

Можно сделать вывод, что при изменении знака K и величины график функции сдвигается вверх относительно первого значения P(w).
Мнимая частотная характеристика
= 2Kw
Отсюда: Q(w) = -10 w; Q2(w) = -1w; Q3(w) = 10w

Можно сделать вывод, что при изменении знака K и величины график функции растягивается вдоль оси х (или осуществляет поворот относительно Q(w) вверх)
При смене значения К с -5 на 5 – происходит отражение графика
Годографы функции

Годографы функций при трёх значениях К совпадают полностью и накладываются друг на друга.
Амплитудно-частотная характеристика
= 5*(1+4w2)1/2; A2(w) = (0,25+1*w2)1/2; A3(w) = 5*(1+4*w2)1/2

График функции при значениях К = -5 и -0.5 совпадают, а при К = 5 – график растягивается относительно вертикальной оси и почти ложится в основании на ось w.
Фазо-частотная характеристика
= (arg(-5 – 10iw) / deg)

Все графики при всех значениях К совпадают, так как функция не зависит от этого коэффициента.
Логарифмическая амплитудно-частотная характеристика


= 20*(ln(5*(1+4w2)1/2) / ln(10)); L2(w) = 20*(ln(0.25+1w2)1/2) / ln(10)); L3(w) = 20*(ln(5*(1+4w2)1/2) / ln(10));


Все графики функция при всех значениях К совпадают по форме с табличными. Графики при значениях К = -5 и -0.5 совпадают, а при К=5 – график съехал вниз относительно двух других.
Логарифмическая фазо-частотная характеристика

Временные характеристики W5 (На графиках изображены функции от всех трёх значений) K2 = -0.5, K3 = 5.
Импульсная характеристика
![]()


![]()

График совпадает с табличным.

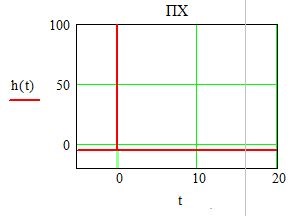

Переходная характеристика
![]()
![]()



Синтез схемы
на операционном усилителе: K = -5
W5(-5) = -5-10s; s1(s) = 0; s2(s) = 5+10s;
s1 + W10 = 1 + s2 + W20
W20 = 0 ; W10 = 6 + 10s
Z21 * W21 = Z0 * W0 = const; W0 = 1
W10 * Z10 = const; принимаем Z10 = 0
Z21 * (5+10s) = Z0 = const
Z21 =>
(по таблице 1.2 в главе 1) Z0 => R0
C21 = 1 мкФ R21 = 2 МОм
5*
=> R0 = 10 МОм
Эскизная схема

Готовая схема

Синтез схемы
на операционном усилителе: K = -0.5
W5(K) = K*(1+2s)
W5(-0.5) = -0.5 – 1s; s1(s) = 0; s2(s) = 0.5 + 1s;
s1 + W10 = 1 + s2 + W20
W10 = 1.5 + s + W20; W20 = 0 ; => W10 = 1.5 + s; W21 = 0.5 + s
Z21 * W21 = Z0 * W0 = const; W0 = 1
W10 * Z10 = const; Принимаем Z10 = 0
W0*Z0 = W20*Z20 = W21*Z21 à W21*Z21 = Z0 = const
Z21 * (0.5 + s) = Z0
Z21 =>
(по таблице 1.2 в главе 1) Z0 => R0
=> R0 = 500 МОм
C21 = 2 мкФ R21 = 1 МОм
Эскизная схема

Готовая схема:

Синтез схемы на операционном усилителе: K = 5
W5(K) = K*(1+2s)
W5(5) = 5 + 10s; s1(s) = 5 + 10s; s2(s) = 0
s1 + W10 = 1 + s2 + W20
W10 = 0;
5 + 10s = 1 + W20; W11 = 5+10s ; W20 = 4 + 10s;
Z11 * W11 = const; à Z11 = 0
W20 * Z20 = Z0 = const
(4 + 10s)*Z20 = Z0;
Z20 =>
(по таблице 1.2 в главе 1) Z0 => R0
=> R0 = 1 МОм
C20 = 10 мкФ R20 = 0.25 МОм
Эскизная схема

Готовая схема

Звено
(2, 1, 0.2).
![]()
– колебательное звено,
- Коэффициент усиления;

Функциональное уравнение

![]()
W(jw) =
Частотные характеристики![]()
Вещественная частотная характеристика
P(w)=Re(C(w)); C(w)=W(jw); P(w) =

Мнимая частотная характеристика
=

|
