Спецификация требований к программному обеспечению ОТЗ «Расчет реализуемых зон обнаружения и огня для заданного варианта построения боевого порядка сил и средств ПВО» (стр. 4 )

poc [i, j] = 0 – массив признаков обнаружения (1 – цель обнаруживается в точке, 0 – цель не обнаруживается в точке);

HRtб [i, j] = 0 – массив высот радиотени;

Rпр [j] = 0 – расстояние до мах угла закрытия  на выбранном направлении;

e [j] = 0 – мах угол закрытия на выбранном направлении;

β = 0 – текущий угол анализа;

3) Далее производиться расчет фактической барометрической (относительно уровня моря) высоты фазового центра антенны с учетом расположения РЛС (окоп, горка и т. д.) на позиции по формуле (в каждом конкретном случае либо Δh либо ho равно 0):

haб = ha+  hтс + Δh  - ho

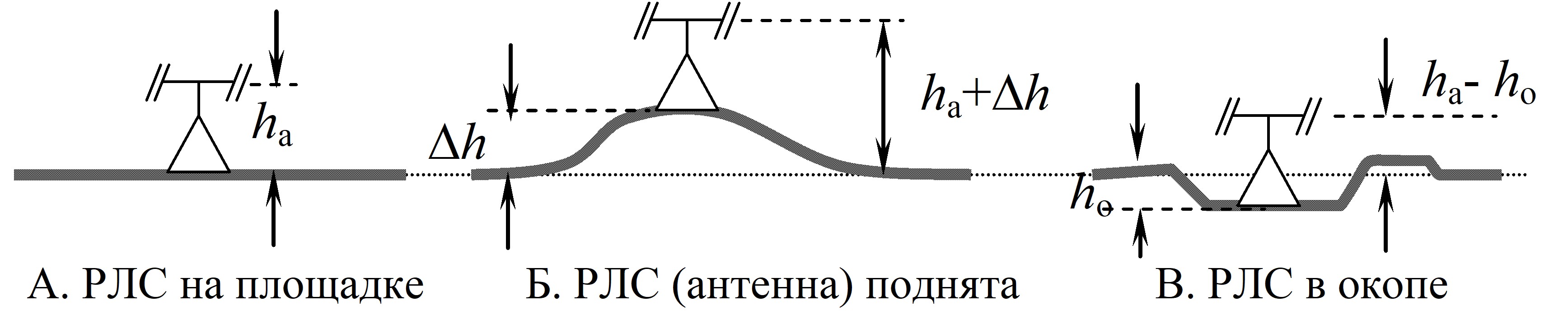

Рис.5. К определению высоты фазового центра антенны

4) Расчет приращения координат текущей точки анализа  должен производиться по формуле:

Δx = ΔR ⋅ cosβ;

Δy = ΔR ⋅ sinβ.

При этом значения координат начальной точки анализа устанавливаются следующим образом:

xt = Xтс;

yt = Yтс;

Rt = 0;

i = 0 (индекс по дальности);

e = -1000 (начальное значение угла закрытия).

Переход к анализу очередной точки должен осуществляться по правилу:

xt = xt + Δx;

yt = yt + Δy;

Rt = Rt + ΔR;

i = i + 1.

5) После завершения расчетов по алгоритмам расчета угла закрытия и расчета высоты радиотени и угла места в текущей точке анализа производится присваивание значений выходным данным:

углу закрытия  е[j]=e;  дальности до препятствия, определяющего угол закрытия  Rпр[j]=Rp..

6) Далее должен производиться анализ наличия классов помех.

7) В случае наличия помех СП или КП, должен производиться анализ класса текущей рассматриваемой РЛС. В зависимости от класса РЛС (СОЦ, ССЦ) должен осуществляться расчет эквивалентной плотности мощности помех СП.

8) При наличии помех (ГП, НП, ЗП) необходимо произвести подготовку данных для расчета дальности обнаружения в помехах.

9) Далее производится расчет дальности обнаружения цели в помехах.

10) Для точек с текущим азимутом и дальностью, находящейся в границах от

  до  Rан  необходимо установить poc [i, j] = 0.

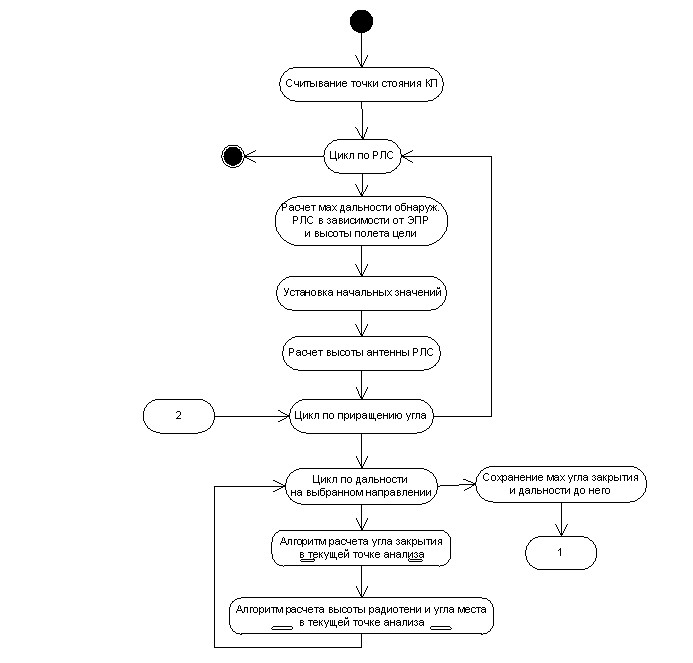

Этапы расчетов 1) - 5) представлены в алгоритме на рис. 6.

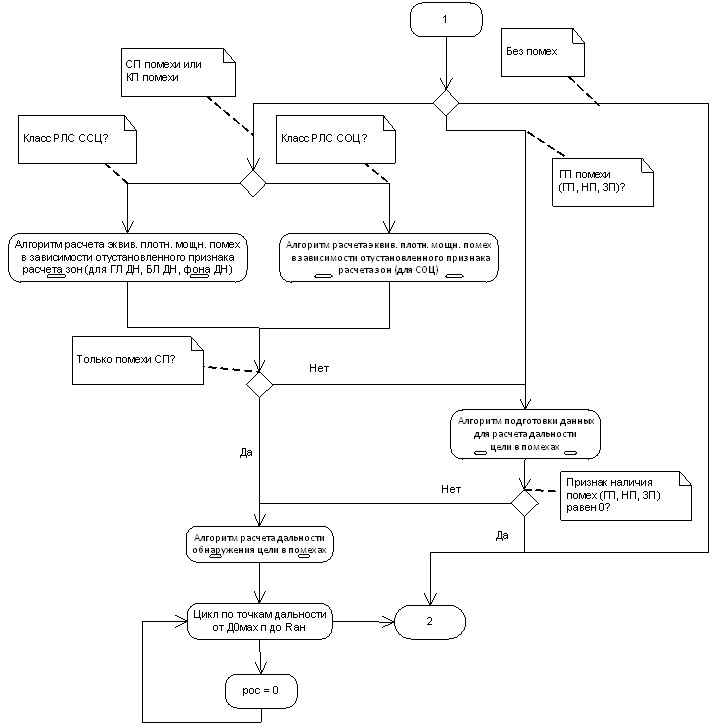

Этапы расчетов 6) – 10) представлены на рис. 7.

Рис. 6

Рис. 7

3.3.5 Описание частных алгоритмов

3.3.5.1 Алгоритм расчета угла закрытия в текущей точке анализа

Входные данные:

№№	Наименование данных	Обозна-чения	Размер-ность	Предел изменения	Примечание
1.	Текущая точка анализа		Рассчитано
2.	Матрица высот в точках рельефа		ЦКМ
3.	Дальность до текущей точки анализа (проекция)	Rt	Рассчитано
4.	Фактическая барометрическая (относительно уровня моря) высота фазового центра антенны		Рассчитано
5.	Значение угла закрытия рассчитанное на предыдущем шаге	e	Изменяется рекурсивно. На первом шаге e = 0
6.	Диапазон  волн работы РЛС	O(F1)	-	1, 2, 3	1 - см; 2 - дм; ИД 3 - м
7.	Максимальный угол места обнаружения цели РЛС	εмакс(F1)	град.	0...90	по типу РЛС  ИД
8.	Минимальный угол места обнаружения цели РЛС	εмин(F1)	град.	-20...+90	по типу РЛС ИД
9.	Тип РЛС	F1	-	1...99	ИД  (исходные данные)

Выходные данные:

№  №	Наименование данных	Обозна-чения	Размер-ность	Предел изменения	Примечание
1.	Признак отрицательности угла закрытия	Pr	0, 1	1 - угол отрицательный
2.	Угол закрытия в текущей точке анализа	e	Изменяется рекурсивно. На первом шаге e = 0
3.	Дальность до угла закрытия	Rp

1) После считывания значения высоты рельефа в текущей точке анализа из матрицы высот должен производиться расчет значения угла закрытия по формуле:

  (1)

2) Далее должна производиться проверка (сравнивание) значения угла закрытия, рассчитанного для текущей точки et с заданным значением e.

Если рассчитанное значение превышает заданное значение e, т. е. et > e, то осуществляется присваивание:

e = et ;  Rp = Rt.  (2)

3) Далее проводится анализ признака РЛС метрового диапазона. Если РЛС метрового диапазона, то производится  проверка отрицательности текущего угла закрытия. В противном случае переходим на конец алгоритма.

Если текущий угол закрытия отрицательный, производится присваивание признаку Pr значения 1, в противном случае переходим на конец алгоритма.

4) После установки признака производится проверка условия, что текущий угол закрытия меньше значения

  (3)

Если условие выполняется, то переменной e присваивается значение

e = ɛmin-0.5•ɛmax,  (4)

в противном случае переменной e присваивается значение e = et.

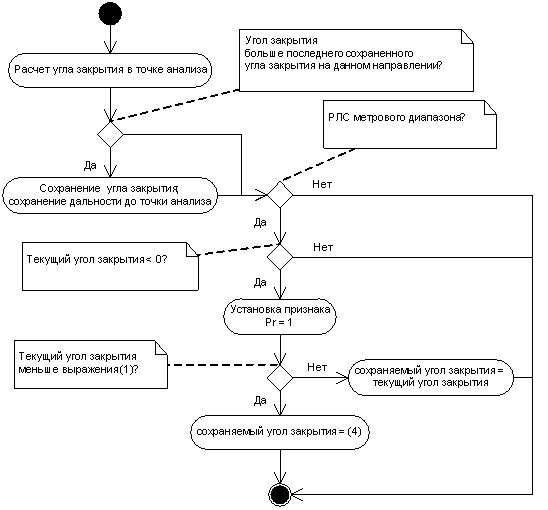

Алгоритм расчета угла закрытия представлен на Рис.8

Рис. 8 Алгоритм расчета угла закрытия

3.3.5.2 Алгоритм расчета высоты радио тени и угла места в текущей точке анализа

Входные данные:

№№	Наименование данных	Обозна-чения	Размер-ность	Предел изменения	Примечание
1.	Текущая точка анализа		Рассчитано
2.	Дальность до текущей точки анализа (проекция)	Rt	Рассчитано
3.	Угол закрытия в текущей точке анализа	e	Результат алгоритма расчета угла закрытия
4.	Фактическая барометрическая (относительно уровня моря) высота фазового центра антенны		Рассчитано
5.	Высота полета цели на постоянной относительно точки стояния РЛС высоте		ИД
6.	Высота полета цели с огибанием рельефа местности		ИД
7.	Признак полета цели с огибанием рельефа местности	og	0, 1	1- с огибанием рельефа местности
8.	Высота рельефа в точке расположения КП		ЦКМ
9.	Высота рельефа в текущей точке анализа		ЦКМ
10.	Признак отображения зоны видимости РЛС	pzv	0, 1	Отображать ИД
11.	Признак отрицательности угла закрытия	Pr	0, 1	1 - угол отрицательный Рассчитано
12.	Признак механической установки минимального или максимального угла антенны РЛС в угломестной плоскости	Prмех. уст	0,1	0-установка минимального угла, 1-установка максимального угла ИД
13.	Максимальный угол антенны РЛС в угломестной плоскости, устанавливаемый механическим способом	емех. макс(F1)	град	0…15	ИД
14.	Минимальный угол антенны РЛС в угломестной плоскости, устанавливаемый механическим способом	емех. мин(F1)	град	0…-10	ИД
15.	Максимальный угол места обнаружения цели РЛС	εмакс(F1)	град.	0...90	по типу РЛС ИД
16.	Минимальный угол места обнаружения цели РЛС	εмин(F1)	град.	-20...+90	по типу РЛС ИД
17.	Тип РЛС	F1	-	1...99	ИД
18.	ЭПР цели в зависимости от  диапазона  волн РЛС	σ( F3,О(F1))	м2	0,01...99,9	Вводится вручную или из модели удара ИД
19.	Коэффициент, соответствующий дальности обнаружения цели РЛС с  ЭОП = 1 м2  на  высоте Нц	A(F1, Нц)		1...999	по типу РЛС ИД
20.	Общее поглощение радиоволн	dE(O)	дБ/км	0 (пму) 0.015(сму) 0 (пму) 0,003(сму) 0 (пму) 0,001(сму)	для  1-го (см) диапазона (О=1) для  2-го (дм) диапазона (О=2) для  3-го (м) диапазона (О=3) ИД
21.	Тип метеоусловий (из раздела "общие условия обстановки")	Tму	0,1	0- простые МУ (ПМУ) 1- сложные МУ (СМУ) ИД
22.	Максимальная дальность обнаружения цели РЛС в зависимости от ее ЭОП

Выходные данные:
