Спецификация требований к программному обеспечению ОТЗ «Расчет реализуемых зон обнаружения и огня для заданного варианта построения боевого порядка сил и средств ПВО» (стр. 6 )

№  №	Наименование данных	Обозна-чения	Размер-ность	Предел изменения	Примечание
1.	Количество СВН s-го класса из состава k-го эшелона удара, которые могут ставить помехи для РЛС j-го типа.
2.	Геометрическая сумма плотностей мощности помех СВН s-го класса из состава k-го эшелона удара, которые могут ставить помехи для РЛС j-го типа
3.	Коэффициент, характеризующий долю протяженности боковых лепестков

1) На первом шаге алгоритма организуется цикл по эшелонам удара k = 1..K

Примечание:

Эшелон удара рассматривается в разрезе всего удара (по всем направлениям удара). Т. е. эшелон удара – это сумма по всем эшелонам данного типа в ударе.

2) Организуется цикл по  типам РЛC из состава группировки j = 1..J.

3) Далее определяется коэффициент, характеризующий долю протяженности боковых лепестков по формуле:

  (18)

4) Организуется цикл по классам СВН из состава эшелона s = 1..S.

5) Далее обнуляются переменные суммарной плотности помех и количества СВН s-го класса из состава k-го эшелона удара , которые могут ставить помехи для РЛС j-го типа.

6) Организуется цикл по типам СВН s-го класса из состава k-го эшелона удара.

7) Производится анализ признака совпадения диапазона частот Sov(s, m, j) работы РЛС с диапазоном частот аппаратуры постановки помех самоприкрытия на СВН m-го типа.

Если диапазоны совпадают, то определяются значения  переменных суммарной плотности помех (по классу СВН) и количества СВН s-го класса из состава k-го эшелона удара , которые могут ставить помехи для РЛС j-го типа, в противном случае осуществляется переход к анализу следующего типа СВН из рассматриваемого класса.

8) Далее осуществляется расчет геометрической суммы плотностей мощности помех СВН s-го класса из состава k-го эшелона удара , которые могут ставить помехи для РЛС j-го типа.

Алгоритм расчета суммарной плотности мощности помех и количества СВН, ставящих помехи, по эшелонам удара представлен на Рис.11.

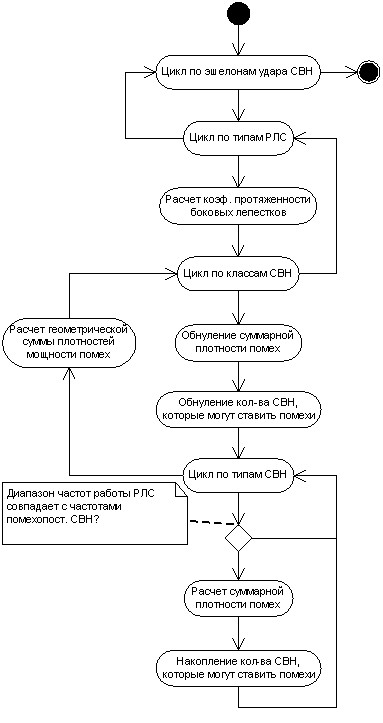

Рис. 11 Алгоритм расчета суммарной плотности мощности помех и количества СВН, ставящих помехи, по эшелонам удара

3.3.5.5 Алгоритм расчета эквивалентной плотности мощности помех в зависимости от установленного признака расчета зон (для РЛС обнаружения целей СОЦ и ПРВ)

В рассматриваемом случае помехи СП действуют по фону диаграммы направленности РЛС.

Входные данные:

№№	Наименование данных	Обозна-чения	Размер-ность	Предел изменения	Примечание
1.	Количество постановщиков помех в зонах барражирования	Nпп	ед.	0...9	Суммируется количество координат по ГПП, НПП, ЗПП
2.	Уровень фона диаграммы направленности антенны РЛС	Gфпр(F1)	10‑8...0,1	По типу РЛС
3.	Признак условия работы РЛС в помехах	VP	0, 1, 2, 3	0-без помех; 1 - в помехах самоприкрытия; 2 - в помехах группового прикрытия.; 3 - в комбинир. помехах.
4.	Признак расчета зон	по эшелону удара; по удару; по классу СВН в ударе, введено пользователем
5.	Геометрическая сумма плотностей мощности помех СВН s-го класса из состава k-го эшелона удара, которые могут ставить помехи для РЛС j-го типа
6.	Тип РЛС	j
7.	Класс СВН	s
8.	Эшелон удара	k

Выходные данные:

№  №	Наименование данных	Обозна-чения	Размер-ность	Предел изменения	Примечание
1.	Значение уровня диаграммы направленности в направлении эквивалентного постановщика помех СП
2.	Эквивалентная плотность мощности помех
3.	Дальность до эквивалентного постановщика помех СП
4.	Коэффициент подавления помех автокомпенсатором

1) На первом шаге алгоритма производится анализ признака вида помех.

Если помехи комбинированные (условие выполняется), то определяется  номер постановщика помех СП для СОЦ  q = 1 (*), в противном случае - (**).

2) Далее определяется дальность до эквивалентного постановщика помех СП (Dпр  = Rан) и коэффициент подавления помех автокомпенсатором .

3) Далее определяется значение уровня диаграммы направленности в направлении эквивалентного постановщика помех СП (принимается уровень фона).

4) Производится проверка установленного признака расчета зон.

Если по эшелону удара, то эквивалентная плотность мощности помех рассчитывается по формулам:

  (19)

Если по удару, то эквивалентная плотность мощности помех рассчитывается по формулам:

  (20)

Если по классу СВН в ударе, то эквивалентная плотность мощности помех рассчитывается по формулам:

  (21)

Если ЭПР задавалось вручную, то в дальнейших расчетах должно использоваться значение плотности мощности помех СП введенных оператором.

Алгоритм расчета эквивалентной плотности мощности помех в зависимости от установленного признака расчета зон представлен на Рис.12.

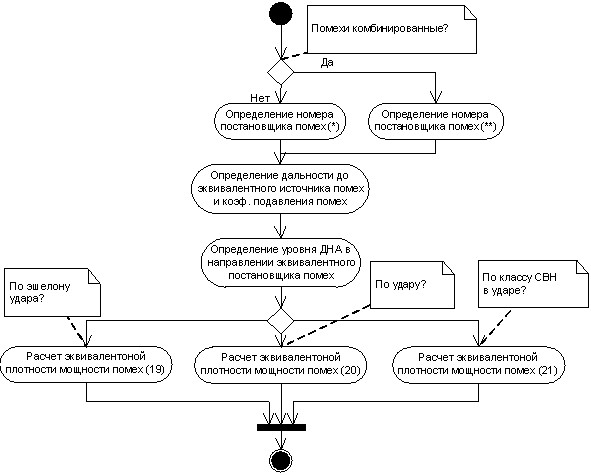

Рис. 12 Алгоритм расчета эквивалентной плотности мощности помех в зависимости от установленного признака расчета зон

3.3.5.6  Алгоритм расчета эквивалентной плотности мощности помех в зависимости от установленного признака расчета зон для ГЛ ДН, БЛ ДН и по фону ДН (для ССЦ)

Входные данные:

№№	Наименование данных	Обозна-чения	Размер-ность	Предел изменения	Примечание
1.	Количество постановщиков помех в зонах барражирования	Nпп	ед.	0...9	Суммируется количество координат по ГПП, НПП, ЗПП
2.	Уровень боковых лепестков диаграммы направленности антенны в азимутальной плоскости	Gблпр (F1)	10‑5...0,5	по типу РЛС
3.	Уровень фона диаграммы направленности антенны	Gфпр(F1)	10‑8...0,1	по типу РЛС
4.	Коэффициент подавления автокомпенсатором РЛС АШП по боковому лепестку ДНА	Кблап(F1)	дБ	0…99	по типу РЛС
5.	Коэффициент, характеризующий долю протяженности боковых лепестков
6.	Признак условия работы РЛС в помехах	VP	0, 1, 2, 3	0-без помех; 1 - в помехах самоприкрытия; 2 - в помехах группового прикрытия.; 3 - в комбинир. помехах.
7.	Признак расчета зон	по эшедону удара; по удару; по классу СВН в ударе
8.	Геометрическая сумма плотностей мощности помех СВН s-го класса из состава k-го эшелона удара, которые могут ставить помехи для РЛС j-го типа
9.	Тип РЛС	j
10.	Класс СВН	s
11.	Эшелон удара	k

Выходные данные:
