Спецификация требований к программному обеспечению ОТЗ «Расчет реализуемых зон обнаружения и огня для заданного варианта построения боевого порядка сил и средств ПВО» (стр. 5 )

№  №	Наименование данных	Обозна-чения	Размер-ность	Предел изменения	Примечание
1.	Признак видимости цели в текущей точке анализа	pvc[i, j]	i  – приращение по дальности; j – приращение по углу
2.	Признак обнаружения цели в текущей точке анализа	рос[i, j]
3.	Угол места цели при её полете над текущей точкой анализа	εц
4.	Высота радио тени в точке анализа (относительно уровня радиогоризонта)	HRt
5.	Высота радио тени в точке анализа (относительно уровня моря)
6.	Наклонная дальность прямой видимости в текущей точке анализа

1) Расчет высоты радио тени в точке анализа должен производиться:

относительно уровня радиогоризонта по формуле:

HRt  = Rt tg e,  (5)

относительно уровня моря по формуле:

.  (6)

2) Далее должно проверяться условие способа полета цели.

Если расчеты проводятся для целей, летящих на постоянной относительно точки стояния РЛС высоте,  т. е. , то производится расчет текущей высоты цели над текущей точкой анализа относительно точки стояния РЛС по формуле:

  (7)

и присваивается Нцб = Нцб1.

Если расчеты проводятся для целей, летящих с огибанием рельефа местности (на постоянной высоте от поверхности земли) т. е. og = 1, то расчет текущей высоты цели над текущей точкой анализа относительно уровня моря должен производиться по формуле:

  (8)

и присваивается Нцб = Нцб2.

3) Далее должна производиться проверка условия видимости цели т. е.:

Hцб > HRtб[i, j]  (9)

Если условие  выполняется (цель видна) точке с координатами [i, j], удовлетворяющей условию (9) присваивается 1, т. е.:

pvc[i, j]=1 .  (10)

Если условие  не выполняется (цель не видна) производится переход на конец алгоритма.

4) Далее проверяется условие Pr = 1 (см. алгоритм расчета угла закрытия).

Если условие выполняется, производится поворот антенны А(Нц) на угол e, в противном случае проверяется условие полета цели.

5) Если расчеты проводятся для целей, летящих на постоянной относительно точки стояния КП (РЛС)  высоте  т. е. , то производится расчет текущего значения угла места цели при ее полете на постоянной высоте над текущей точкой анализа  по формуле:

  ( 12)

и присваивается εц = εц1.

Если расчеты проводятся для целей, летящих с огибанием рельефа местности (на постоянной высоте от поверхности земли) т. е. og = 1, то производится расчет текущего значения угла места цели при ее полете над текущей точкой анализа с огибанием рельефа по формуле:

  (13)

и присваивается εц = εц2.

6) Далее производится проверка нахождения цели, при ее полете над текущей точкой, в пределах диаграммы направленности РЛС по углу места.

7) Если условие    выполняется, то производится расчет:

наклонной дальности прямой видимости в текущей точке анализа по формуле:

  (16)

в противном случае осуществляется переход на конец алгоритма.

8) Далее максимальная дальность обнаружения цели РЛС сравнивается с величиной дальности прямой видимости цели при ее полете над точкой анализа и минимальной дальностью обнаружения РЛС.

Если условие выполняется, то точке с координатами xt, yt, принадлежащей зоне обнаружения, присваивается признак видимости (т. е. рос[i, j] = 1), если нет  - осуществляется переход на конец алгоритма.

Алгоритм расчета высоты радио тени и угла места представлен на Рис. 9.

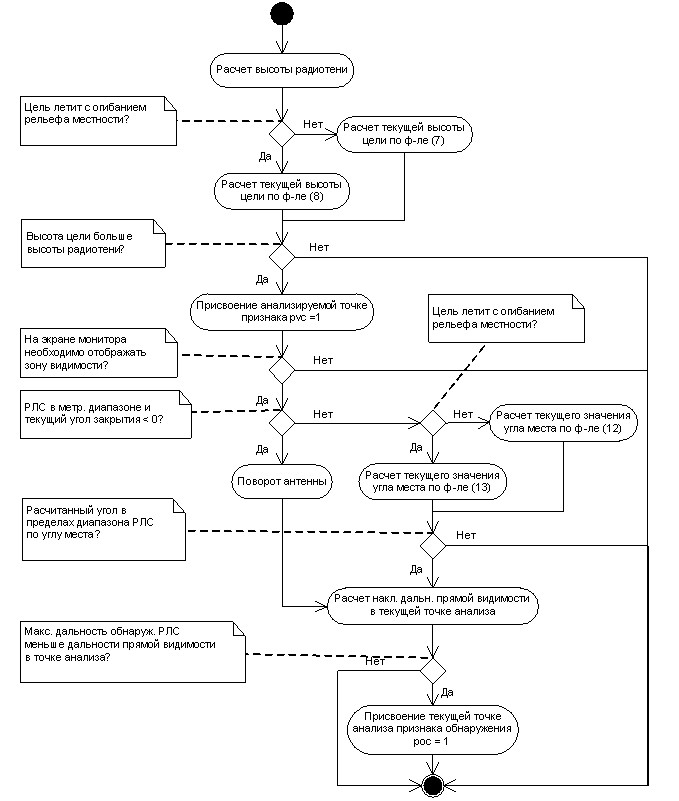

Рис. 9 Алгоритм расчета высоты радио тени и угла места

3.3.5.3 Алгоритм расчета плотности мощности помех СВН в помехах СП

Алгоритм предназначен для определения факта совпадения диапазонов частот РЛС рассматриваемого типа и постановщиков ПП, располагаемых на СВН заданного класса и типа, и вычисления плотности мощности помех при условии, что действует один ЛА. Т. е все СВН с постановщиками помех на борту приводятся к одному обобщенному СВН.

Входные данные:

№№	Наименование данных	Обозна-чения	Размер-ность	Предел изменения	Примечание
1.	Классы СВН	s	ИД
2.	Типы СВН	m	ИД
3.	Типы РЛС	j	ИД
4.	Диапазон волн работы постановщиков помех самоприкрытия	О	1, 2, 3	1 - см; 2 - дм; 3 - м
5.	Диапазон  волн работы РЛС	O(F1)	-	1, 2, 3	1 - см; 2 - дм; 3 - м
6.	Спектральная плотность мощности помех  самоприкрытия с  СВН  m - го типа	Nц сп m	Вт/МГц	1...999	Сумма по  ПП на данном типе СВН

Выходные данные:

№  №	Наименование данных	Обозна-чения	Размер-ность	Предел изменения	Примечание
1.	Признак наличия помех	nal
2.	Признак совпадения диапазонов	Sov(s, m, j)
3.	Величина плотности мощности помех СВН s-го класса, m-го типа, для РЛС j-го типа	Nc(s, m,j)

1) На первом шаге алгоритма обнуляется признак наличия помех nal = 0.

2) Далее организуется цикл по классам СВН из состава удара (всех направлений удара) s = 1..S.

3) Организуется цикл по типам СВН  s-го класса из состава удара m = 1, Nтk

4) Организуется цикл по  типам РЛC из состава группировки j = 1..J.

5) Производится анализ совпадения диапазона частот работы РЛС с диапазоном частот аппаратуры постановки помех самоприкрытия на СВН m-го типа .

6) Если частоты совпадают, признак наличия помех nal  увеличивается на 1, а признаку совпадения диапазонов Sov(s, m, j) присваивается значение равное 1, в противном случае признаку совпадения диапазонов Sov(s, m, j) присваивается значение равное 0.

7) Далее производится определение плотности мощности помех СВН m-го типа в диапазоне частот РЛС j-го типа  Nc(s, m,j) путем суммирования плотностей мощностей станций помех, установленных на СВН этого типа и совпадающих по диапазону с диапазоном РЛС рассматриваемой РЛС.

Алгоритм  расчета плотности мощности помех СВН в помехах СП и КП представлен на Рис.10.

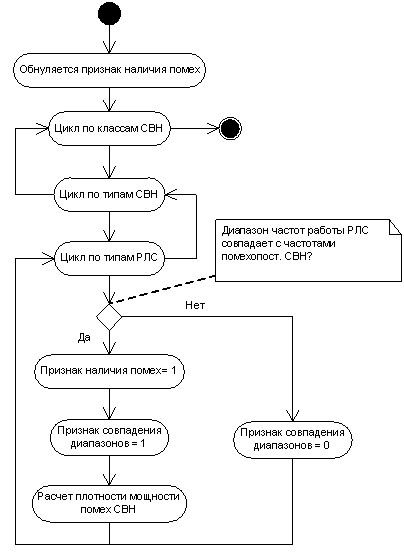

Рис. 10 Алгоритм расчета плотности мощности помех СВН в помехах СП и КП

3.3.5.4 Алгоритм расчета суммарной плотности мощности помех и количества СВН, ставящих помехи по классам  в эшелоне удара

В алгоритме производиться расчет средней плотности мощности помех СВН s-го класса в k-ом (обобщенном по всему удару) эшелоне удара.

Входные данные:

№№	Наименование данных	Обозна-чения	Размер-ность	Предел изменения	Примечание
1.	Классы СВН	s	ИД
2.	Типы СВН	m	ИД
3.	Типы РЛС	j	ИД
4.	Эшелоны удара	k	ИД
5.	Ширина главного лепестка диаграммы направленности антенны РЛС в азимутальной плоскости	Δβгл(F1)	град.	0,1...9,9	по типу РЛС
6.	Признак совпадения диапазонов частот РЛС и помехопостановщика СВН	Sov(s, m, j)
7.	Величина плотности мощности помех СВН s-го класса, m-го типа, для РЛС j-го типа	Nc(s, m,j)	Вт/МГц	1...999
8.	Направления удара

Выходные данные:
