Спецификация требований к программному обеспечению ОТЗ «Расчет реализуемых зон обнаружения и огня для заданного варианта построения боевого порядка сил и средств ПВО» (стр. 1 )

SOFTWARE  REQUIREMENTS  SPECIFICATION

СПЕЦИФИКАЦИЯ ТРЕБОВАНИЙ К ПРОГРАММНОМУ ОБЕСПЕЧЕНИЮ

ОТЗ

«Расчет реализуемых зон обнаружения и огня для заданного варианта построения боевого порядка сил и средств ПВО»

Шифр Р02

ИЗМЕНЕНИЕ ДОКУМЕНТА

Версия	Дата	Причина изменения	Разделы/страницы с изменениями
Версия. 1.0	02/05/2014	Первоначальная версия документа.	Все
10/02/2015	Доработка. Внесение дополнений.

Содержание

1.        НАЗНАЧЕНИЕ        4

2.        Модель предметной области        7

3.        Детальные ТРЕБОВАНИЯ        9

3.1 Требования к задаче получения объектов предметной области        9

3.2 Требования к задаче сохранения объектов предметной области        13

3.3 Требования к задаче расчета реализуемых зон обнаружения радиолокационных средств группировки ПВО        14

3.3.1 Входные данные        14

3.3.2 Выходные данные        18

3.3.3 Ограничения и допущения        18

3.3.4 Общий алгоритм расчета зон обнаружения и видимости        20

3.3.5 Описание частных алгоритмов        26

3.3.5.1 Алгоритм расчета угла закрытия в текущей точке анализа        26

3.3.5.2 Алгоритм расчета высоты радио тени и угла места в текущей точке анализа        29

3.3.5.3 Алгоритм расчета плотности мощности помех СВН в помехах СП        33

3.3.5.4 Алгоритм расчета суммарной плотности мощности помех и количества СВН, ставящих помехи по классам  в эшелоне удара        35

3.3.5.5 Алгоритм расчета эквивалентной плотности мощности помех в зависимости от установленного признака расчета зон (для РЛС обнаружения целей СОЦ и ПРВ)        38

3.3.5.6  Алгоритм расчета эквивалентной плотности мощности помех в зависимости от установленного признака расчета зон для ГЛ ДН, БЛ ДН и по фону ДН (для ССЦ)        41

3.3.5.7 Алгоритм подготовки данных для расчета дальности обнаружения целей в помехах (ГП, НП, ЗП)        45

3.3.5.8 Алгоритм расчета дальности обнаружения целей в помехах        51

3.3.6 Алгоритм расчета зоны огня        55

3.3.7 Ограничения и допущения        55

4.        ТРЕБОВАНИЯ К ИНТЕРФЕЙСУ        41

5.        АББРЕВИАТУРЫ        53

НАЗНАЧЕНИЕ

1.1 Расчет реализуемых зон обнаружения радиолокационных средств группировки ПВО (Р02-1)

Задача «Расчет реализуемых зон обнаружения радиолокационных средств группировки ПВО» предназначена для расчета зон видимости и обнаружения радиолокационных средств разведки воздушных объектов и сопровождения целей подразделения ПВО с учетом влияния рельефа местности и радиоэлектронных помех.

Основными целями решения задачи являются:

получение расчетных данных по разведывательным возможностям подразделения ПВО; обеспечение оперативного выбора позиций для источников радиолокационной информации с учетом рельефа местности, применяемых противником помех; сокращение сроков проведения оперативно-тактических расчетов и отработки боевых документов на командном пункте боевого подразделения ПВО при организации и в ходе боевых действий; повышение информативности системы управления боевого подразделения ПВО в целом.

Задача  может решаться как однократно для вполне определенных заданных координат позиций и условий местности, так и многократно при выборе позиций, а также по мере необходимости при изменении тактической обстановки, требующей принятия решений.

  Задача должна обеспечивать выполнение следующих функций:

Функции общего назначения:

ввод исходных данных; анализ ошибок (предельных значений) исходных данных и вывод на монитор предупреждающих сообщений о наличии ошибок во входных данных; хранение исходных данных; выполнение расчетов; отображение на мониторе результатов расчетов; печать на принтере результатов расчетов; запись в базу данных результатов расчетов.

Специальные функции:

расчет зон видимости и зон обнаружения РЛС:

расчет и построение зоны видимости РЛС для условия полета цели на постоянной высоте; расчет и построение зоны обнаружения РЛС для условия полета цели на постоянной высоте; расчет и построение зоны видимости РЛС для условия полета цели с огибанием рельефа местности; расчет и построение зоны обнаружения РЛС для условия полета цели с огибанием рельефа местности; расчет и построение зоны обнаружения РЛС (огибающей зоны обнаружения РЛС) с учетом влияния радиоэлектронных помех самоприкрытия  и группового прикрытия, наземных постановщиков помех (подвижных и забрасываемых); построение и отображение обобщенной зоны обнаружения РЛС боевого подразделения войск ПВО и зоны обнаружения выбранной РЛС; расчет и построение профилей рельефа для выбранной РЛС; расчет и построение формуляра позиции выбранной РЛС.

расчет и вывод на экран радиоэлектронной обстановки в районе позиции подразделения.

1.2 Расчет зоны огня боевого подразделения ПВО" (Р02-2)

Задача "Расчет зоны огня боевого подразделения ПВО" (РЗО) предназначена для расчета реализуемой зоны огня боевого подразделения ПВО с учетом влияния рельефа местности при стрельбе зенитных средств по аэродинамическим целям в условиях радиоэлектронного противодействия противника.

Основными целями решения задачи являются:

получение расчетных данных по огневым возможностям боевого подразделения ПВО; обеспечение оперативного выбора позиции боевого подразделения при создании системы огня с учетом рельефа, условий местности и возможностей СВН противника по применению активных шумовых помех индивидуального и группового прикрытия, а также с учетом воздействия наземных постановщиков помех; сокращение сроков проведения оперативно-тактических расчетов и отработки боевых документов на командном пункте боевого подразделения ПВО при организации и в ходе боевых действий; повышение информативности системы управления боевого подразделения ПВО в целом.

Задача РЗО может решаться при планировании боевых действий в ходе подготовки штабом предложений для принятия решения командиром, а также при каждой смене позиций (позиционных районов) и при планировании восстановления нарушенной системы огня в ходе боевых действий.

Задача РЗО может решаться, как однократно, для вполне определенных заданных координат позиций, (например, по данным планируемого позиционного района боевого подразделения ПВО или для конкретной позиции подразделения),  и условий местности, так и многократно при выборе позиций (т. е. для обновленных координат позиций ЗРК), а также по мере необходимости при изменении тактической обстановки (изменении данных по СВН, положения и состояния подчиненных подразделений), требующей принятия решений.

Задача должна обеспечивать выполнение следующих функций:

Функции общего назначения:

ввод исходных данных; анализ ошибок (предельных значений) исходных данных и вывод на монитор предупреждающих сообщений о наличии ошибок во входных данных; хранение исходных данных; выполнение расчетов; отображение на мониторе результатов расчетов; печать на принтере результатов расчетов; запись в базу данных результатов расчетов.

Специальные функции:

расчет и построение реализуемой зоны огня ЗРК для условия полета не маневрирующей цели на постоянной высоте с любого направления; расчет и построение реализуемой зоны огня ЗРК для условия полета цели с огибанием рельефа местности; расчет и построение реализуемой зоны огня ЗРК с учетом влияния радиоэлектронных помех; построение и отображение обобщенной зоны огня  подразделения  войск ПВО, состоящего из нескольких ЗРК и зоны огня выбранного ЗРК.

Модель предметной области

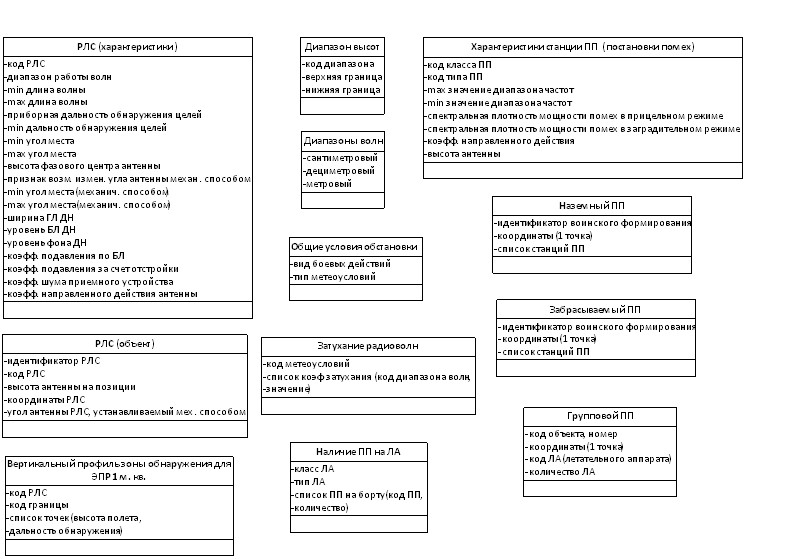

Рис. 1 Модель предметной области задачи расчета реализуемых зон обнаружения радиолокационных средств группировки ПВО

Детальные ТРЕБОВАНИЯ

3.1 Требования к задаче получения объектов предметной области

1) Координаты позиции РЛС формирований ПВО и РТВ

идентификатор воинского формирования; код класса комплекса; техника, имеющая в своем составе РЛС; код РЛС; количество однотипных РЛС; идентификатор координат РЛС.

2) Точки стояния отдельных РЛС  в формированиях ПВО и РТВ

идентификатор воинского формирования; идентификатор РЛС; номер РЛС; координаты РЛС; высота подъема антенны на позиции; угол антенны, установленный механическим способом (мин. или макс.).

3) Характеристики РЛС

код РЛС; код диапазона волн работы РЛС; приборная дальность обнаружения целей; максимальный угол места обнаружения цели; минимальный угол места обнаружения цели; высота фазового центра антенны; глубина окопа РЛС; ширина главного лепестка диаграммы направленности антенны по азимуту; отношение коэффициента усиления приемной антенны по главному лепестку по отношению к уровню первых боковых лепестков; отношение коэффициента усиления приемной антенны по главному лепестку к уровню фона; коэффициент подавления АШП по боковым лепесткам диаграммы направленности антенны; коэффициент подавления по главному лепестку и фону; максимальная длина излучаемой волны; минимальная длина излучаемой волны; коэффициент направленного действия приемной антенны; коэффициент шума приемного устройства РЛС; признак возможности изменения угла механическим способом; минимальная дальность обнаружения. максимальный угол места обнаружения цели (механич.); минимальный угол места обнаружения цели (механич.).

4) Коэффициент затухания радиоволн
