;  (30)

удаления центра зоны дежурства самолета РЭБ относительно точки стояния РЛС по формуле:

.  (31)

Далее вычисляется абсолютное значение разности между текущим азимутом антенны РЛС и направлением на помехопостановщик по формуле:

Если абсолютное значение разности больше 180 градусов, то производиться корректировка угловой разницы по формуле:

.

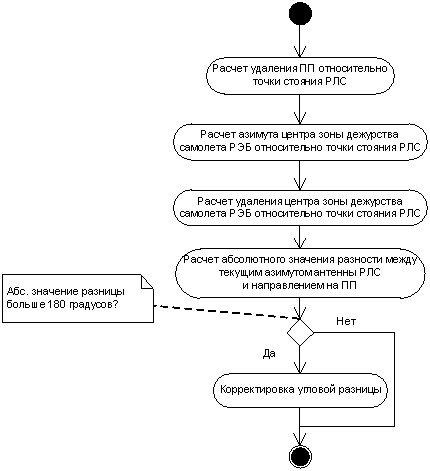

Рис.16 Схема алгоритма расчета угловой разницы между текущим азимутом антенны РЛС и направлением на помехопостановщик

6) Расчет коэффициента подавления помехи (Рис. 17)

Вычисляется значение коэффициента подавления помехи (пересчет из дБ в разы) за счет изменения поляризации сигнала, междупериодной  перестройки частоты и др. технических решений по формуле:

  (32)

Далее производится проверка, действует ли сигнал ПП по боковым лепесткам диаграммы направленности. При этом должно выполняться условие

  (33)

Если сигнал действует по боковым лепесткам, то производится вычисление функции коэффициента подавления боковых лепестков в соответствии с выражением

  (34)

В случае, если значение коэффициента подавления помехи меньше 1, оно ограничивается 1.

Если сигнал не действует по боковым лепесткам, то значение коэффициента подавления помехи принимается равным коэффициенту подавления фона:

.

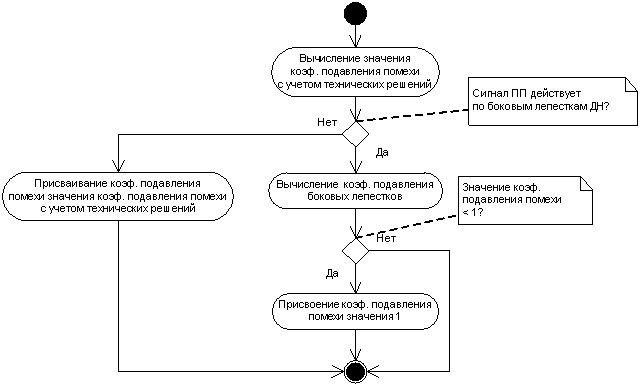

Рис. 17 Схема алгоритма расчета коэффициента подавления помехи

Расчет уровня диаграммы направленности приемной антенны РЛС

Величина gпр(дв)  в зависимости от разности между текущим азимутом антенны РЛС и направлением на ПП вычисляется следующим образом (принимается Gглпр  =  1):

  (35)

Если получено значение , то и т. к. значение функции, описывающей диаграмму направленности антенны, не может быть меньше уровня фона.

Далее выполняется проверка условия

.  (36)

Если условие выполняется, то производится расчет значения коэффициента подавления помехи в соответствии с выражением:

,  (37)

в противном случае осуществляется переход к следующему ПП.

3.3.5.8 Алгоритм расчета дальности обнаружения целей в помехах

Алгоритм предназначен для вычисления дальности обнаружения цели в помехах.

Входные данные:

№№	Наименование данных	Обозначения	Размер-ность	Предел изменения	Примечание
1.	Тип РЛС
2.	Количество постановщиков помех	Nпп	ед.	0...9	Рассматриваются все ПП (СПП, ГПП, НПП, ЗПП )
3.	Коэффициент шума приемного устройства РЛС	Кш	По типу РЛС
4.	Температура воздуха в градусах Цельсия	Тс
5.	Спектральная плотность мощности сигнала помехи l - го постановщика помех,	Nшl	Вт/Гц
6.	Коэффициент направленного действия антенны l - го постановщика помех	Gшl
7.	Расстояние от РЛС до l - го постановщика помех	rш l	м	Для СПП – расстояние равно Dпр, Для остальных находим расстояние между точками ПП и тс РЛС
8.	Коэффициент направленного действия антенны РЛС	Gпр
9.	Длина волны передающего устройства РЛС	л	м	Их характеристик РЛС
10.	Значение нормированной диаграммы направленности антенны l - го постановщика помех в направлении на РЛС	gшl	= 1
11.	Значение нормированной диаграммы направленности антенны РЛС в направлении на l - й постановщик помех	gпрl	результат алгоритма подготовки данных для расчета дальности обнаружения целей в помехах
12.	Коэффициент подавления в разах сигнала помехи в направлении на l - й постановщик помех	Кп l	в разах	Берется Кблап(F1) или в зависимости от направления на ПП
13.	Максимальная дальность обнаружения цели РЛС в зависимости от ее ЭОП
Константы
15.	Постоянная Больцмана	k = 1.38⋅10-23
16.	Число пи	р = 3,14
17.	Разница температуры воздуха в градусах Цельсия и градусах Кельвина	273

Выходные данные:

№  №	Наименование данных	Обозна-чения	Размер-ность	Предел изменения	Примечание
1.	Дальность обнаружения цели в помехах

1) На первом шаге алгоритма должно производиться вычисление спектральной плотности мощности внутренних шумов приемника по формуле:

,  (25)

где k = 1.38⋅10-23 – постоянная Больцмана;

Кш – коэффициент шума приемного устройства РЛС;

Т = Тс + 273 – температура воздуха в градусах Кельвина;

Тс - температура воздуха в градусах Цельсия.

2) Далее организуется цикл по постановщикам помех.

3) В цикле должно производиться вычисление спектральной плотности мощности помехи от l-го постановщика помех на входе приемного устройства РЛС по формуле:

,  (26)

где Nшl – спектральная плотность мощности сигнала помехи l - го постановщика помех, Вт/Гц;

Gш l – коэффициент направленного действия антенны l - го постановщика помех

rш l – расстояние от РЛС до l - го постановщика помех, м;

Примечание:

Для СПП расстояние равно приборной дальности Dпр.

Для помех СП в случае расчета для ССЦ считаем, что есть три эквивалентных постановщика помех (действуют по главному лепестку, по боковым лепесткам, по уровню фона соответственно). Для каждого из этих постановщиков помех должны браться соответствующие величины плотности мощности помех.

Для остальных типов ПП вычисляется расстояние между точкой стояния РЛС и координатами ПП.

Gпр – коэффициент направленного действия антенны РЛС;

л – длина волны передающего устройства РЛС, м (берется среднее значение из диапазона);

р = 3,14;

gшl – значение нормированной диаграммы направленности антенны l - го постановщика помех в направлении на РЛС ( принять равным 1).

gпрl – значение нормированной диаграммы направленности антенны РЛС в направлении на l - й постановщик помех.

Примечание: Для помех самоприкрытия в случае СОЦ, считаем что есть один эквивалентный помехопостановщик, который действует по главному лепестку, следовательно gпрl  = Gфпр (F1)..

Для помех самоприкрытия в случае ССЦ рассматриваются 3 эквивалентных постановщика помех, при этом один будет действовать по главному лепестку с gпрl  = 1,

Другой – по боковым лепесткам с gпрl  = Gблпр (F1).

Третий  – по фону с gпрl  = Gфпр (F1).

4) В цикле также должно производиться вычисление отношения помеха/сигнал  на входе приемного устройства РЛС от l - го постановщика помех по формуле:

,  (27)

где Кп l – коэффициент подавления (в разах)  сигнала помехи в направлении на l - й постановщик помех (учитывается при нахождении постановщика помех в направлении боковых лепестков ДН).

Для

Примечание:

В зависимости от направления на ПП берется либо Кблап(F1)  либо .Считается, что когда анализируем текущую точка ( азимут, дальность), то главный лепесток диаграммы направленности РЛС располагается по направлению текущего азимута. Нам известны ширина главного лепестка и ширина боковых лепестков. С учетом этой информации и азимутального положения ПП относительно РЛС, можем определить на какую часть диаграммы направленности РЛС действует ПП, и взять соответствующий коэффициент.
