№ № | Наименование данных | Обозна-чения | Размер-ность | Предел изменения | Примечание |
1. | Значение уровня диаграммы направленности в направлении эквивалентного постановщика помех СП (по ГЛ) |
| |||
2. | Значение уровня диаграммы направленности в направлении эквивалентного постановщика помех СП (по БЛ) |
| |||
3. | Значение уровня диаграммы направленности в направлении эквивалентного постановщика помех СП (по фону) |
| |||
4 | Эквивалентная плотность мощности помех по ГЛ |
| |||
5. | Эквивалентная плотность мощности помех по БЛ |
| |||
6. | Эквивалентная плотность мощности помех по фону |
|
1) На первом шаге алгоритма производится анализ признака вида помех.
Если помехи комбинированные, то
,
,
(**), в противном случае q=1; v=2; w=3 (*).
2) Далее для постановщиков помех СП, действующих по ГЛ ДН, БЛ ДН и по фону ДН определяются дальность до эквивалентного постановщика помех СП
, коэффициент подавления помех автокомпенсатором
,
и значение уровня диаграммы направленности
,
,
.
Примечание:
А) Считается, что вся мощность помех СП аккумулируется в эквивалентом постановщике помех.
Часть из этих помех идет на подавление ГЛ, часть на БЛ и остаток на фон.
Б) Если помехопостановщик СП один (один самолет в ударе), то он действует только по главному лепестку всей своей мощностью.
3) Далее анализируется установленный признак расчета зон.
Если по эшелону удара, то эквивалентная плотность мощности помех для каждого эквивалентного постановщика помех СП, действующего по ГЛ ДН, БЛ ДН и по фону ДН, рассчитывается в соответствии с алгоритмом, представленным на Рис. по формулам:
;
;
; (22)
;
;
;

Если по удару, то эквивалентная плотность мощности помех для каждого эквивалентного постановщика помех СП, действующего по ГЛ ДН, БЛ ДН и по фону ДН, рассчитывается в соответствии с алгоритмом, представленным на Рис. по формулам:
;
;
; (23)
);
;
;

Если по классу СВН в ударе, то эквивалентная плотность мощности помех для каждого эквивалентного постановщика помех СП, действующего по ГЛ ДН, БЛ ДН и по фону ДН, рассчитывается в соответствии с алгоритмом, представленным на Рис. по формулам:
;
;
; (24)
;
;
;

Если ЭПР задавалось вручную, то в дальнейших расчетах должно использоваться значение плотности мощности помех СП введенных оператором. В этом случае считаем, что у нас один СВН.

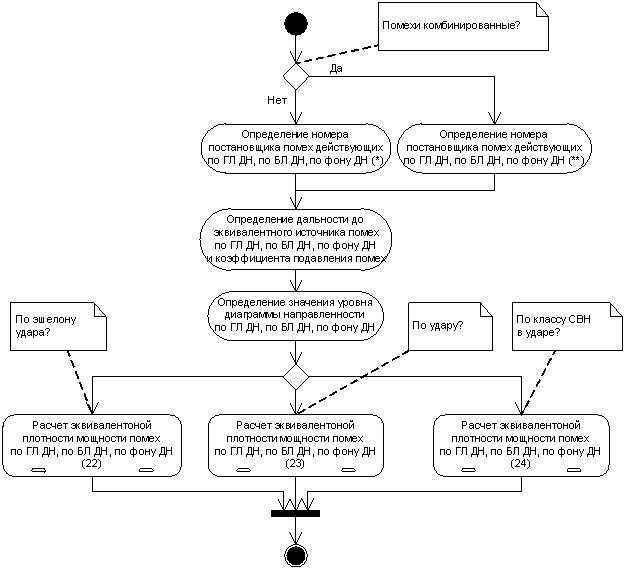

Алгоритм расчета эквивалентной плотности мощности помех в зависимости от установленного признака расчета зон для ГЛ ДН, БЛ ДН и по фону ДН представлен на Рис.13.

Рис. 13 Алгоритм расчета эквивалентной плотности мощности помех в зависимости от установленного признака расчета зон для ГЛ ДН, БЛ ДН и по фону ДН
3.3.5.7 Алгоритм подготовки данных для расчета дальности обнаружения целей в помехах (ГП, НП, ЗП)
Входные данные:
№№ | Наименование данных | Обозначения | Размер-ность | Предел изменения | Примечание |
1. | Тип РЛС | ||||
2. | Координаты точки стояния РЛС | ||||
3. | Координаты ПП | ГП, НП, ЗП | |||
4. | Текущий азимут антенны РЛС | в | |||
5. | Ширина главного лепестка диаграммы направленности антенны РЛС в азимутальной плоскости | Δβгл(F1) | град. | 0,1...9,9 | по типу РЛС |
6. | Коэффициент подавления РЛС АШП за счет применения средств отстройки от помехового сигнала |
| дБ | 0…99 | по типу РЛС |
7. | Уровень боковых лепестков диаграммы направленности антенны в азимутальной плоскости | Gблпр (F1) | 10‑5...0,5 | по типу РЛС | |
8. | Уровень фона диаграммы направленности антенны | Gфпр(F1) | 10‑8...0,1 | по типу РЛС |
Выходные данные:
№ № | Наименование данных | Обозна-чения | Размер-ность | Предел изменения | Примечание |
1. | Уровень диаграммы направленности приемной антенны РЛС |
| |||
2. | |||||
3. |
Алгоритм подготовки данных для расчета дальности обнаружения целей в помехах представлен на рис. 15.

Рис. 15 Алгоритм подготовки данных для расчета дальности обнаружения целей в помехах
1) На первом шаге алгоритма обнуляется признак наличия помех.
2) Далее организуется цикл по постановщикам помех прикрытия (ГП, НП, ЗП).
3) Затем производится проверка совпадения диапазонов текущего постановщика помех и РЛС.
4) Если диапазоны совпадают, то значение признака наличия помех увеличивается на 1, в противном случае, должен осуществляться переход к следующему постановщику помех.
5) Расчет абсолютной угловой разности между текущим азимутом антенны РЛС и направлением на помехопостановщик (Рис. 16)
Производится расчет:
- относительного удаления по координатам X и Y l-го постановщика помех группового прикрытия относительно точки стояния РЛС:
(29)
- азимута центра зоны дежурства самолета РЭБ относительно точки стояния РЛС по формуле:
[град.],
|
